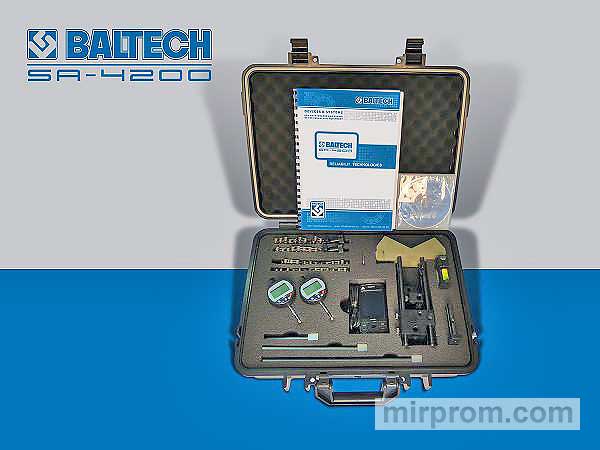

BALTECH SA-4200 — ручная система центровки валов, оснащённая цифровыми индикаторами и программным обеспечением BALTECH для точного расчёта центрирования осей вращения механизмов.
Назначение:
Прибор предназначен для центровки валов главных и вспомогательных механизмов при проведении ремонтно-наладочных работ на предприятиях различных отраслей промышленности. Для обеспечения точности установки индикаторов при повороте валов система оснащена рулеткой с жидкостным уровнем. Портативный персональный компьютер может использоваться для решения других задач отдела.
Функциональные возможности:
-
Сверка горизонтальных механизмов.
-
Проверка и устранение эффекта «мягкой лапы».
-
Учёт теплового расширения сопрягаемых механизмов.
-
Учёт всплытия вала в масляной ванне.
-
Учёт прогиба выносных штанг.
-
Центровка механизмов с промежуточными валами.
-
Согласование вертикальности механизмов.
-
Выбор удобного способа выравнивания: радиально-осевые индикаторы или обратные индикаторы.
Процедура выравнивания включает в себя три этапа:
-
Установка измерительной части на валы или муфты с помощью крепежа.
-
Измерение и ввод расстояний A, B, C, R, а также проверка и устранение эффекта «мягкой лапы».
-
Поворот валов через 9-0-3 часовые позиции в любой последовательности и запись измеренных значений для каждой позиции.
Технические характеристики:
-
Производитель: собственное производство.
-
Число индикаторов: 2.
-
Тип измерительного датчика: электронный индикатор.
-
Рабочий диапазон измерений: не менее 10 мм.
-
Точность измерений: 0,01 мм.
-
Максимальный диаметр сопрягаемых валов (муфт): 600 мм.
-
База измерения расцентровки: 320 мм.
-
Измерительный блок: КПК.
-
Рабочие температуры: без ограничения.
