Новая лазерная система центровки вала, разработанная компанией BALTECH, предназначена для использования в области вращательных динамических колебаний и рекомендована к применению в различных отраслях промышленности. В сегменте лазерного центрирования данная система выделяется оптимальным соотношением цены и функциональности, занимая лидирующие позиции.

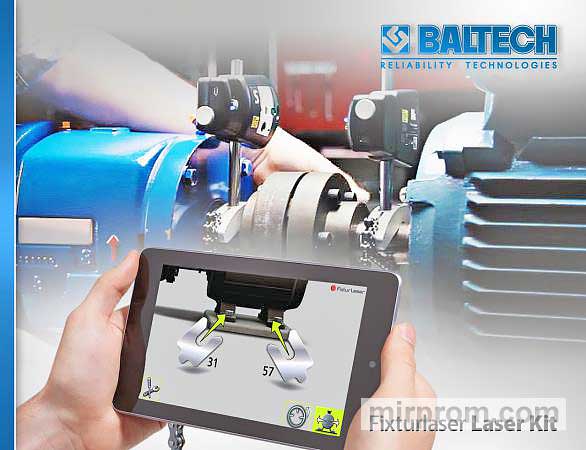

Система Fixturlaser EVO представляет собой эволюционный этап в технологии лазерного центрирования, обеспечивая простоту и легкость в процессе ремонта. Дисплейный блок системы имеет эргономичный дизайн, аналогичный модели Fixturlaser NXA, но отличается меньшими габаритами и сниженной массой почти вдвое. Инновационные лазерные приемники диаметром 30 мм, сенсорный экран и беспроводная связь между дисплеем и измерительными блоками разработаны с учетом современных требований к эффективности и удобству использования.
Интерфейс системы выполнен в 3D-графике, что позволяет пользователям выполнять широкий спектр задач по лазерной юстировке машин и механизмов с высокой точностью. Fixturlaser EVO позволяет устранять несоосность горизонтальных и вертикальных механизмов, проверять состояние "мягких ножек", учитывать тепловые расширения и всплытие вала на масляный клин, фиксировать необходимые ножки при их неподвижности, а также использовать активную таблицу допусков для лазерной выверки.
Для точного позиционирования привода, будь то электродвигатель или дизель, рекомендуется применять только калиброванные регулировочные пластины серии BALTECH-23458N, наборы измерительных датчиков BALTECH FG или регулируемые опоры BALTECH DM.
Технические характеристики системы включают:
-
Собственное производство
-
Вес со всеми стандартными комплектующими (в кейсе): 6,8 кг
-
Габаритные размеры: 415 x 325 x 180 мм
-
Вес дисплейного блока: 0,4 кг
-
Габаритные размеры дисплейного блока: 103 x 181 x 29 мм
-
Продолжительность работы: 8 часов
-
Дистанция при измерении: до 10 м
-
Длина детектора: 30 мм
-
Разрешение детектора: 1 мкм
-
Точность измерения: 0,2% ± 7 мкм
Для повышения квалификации и совершенствования навыков в области вибрационной работы рекомендуется пройти учебные курсы BALTECH Alignment, которые проводятся на регулярной основе.
