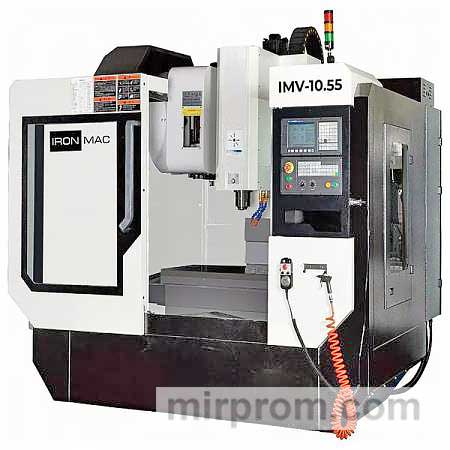

Фрезерные обрабатывающие центры IRONMAC IMV-10.55 и IMV-12.60

Характеристики

Назначение:

Вертикальные фрезерные обрабатывающие центры IMV обеспечивают комплексную обработку поверхностей заготовок различными способами *:

• фрезерование,
• сверление,
• сверление,
• зенковка,

>

• развертывание отверстия,
• нарезание внутренней и внешней резьбы и другие операции.

* Все операции выполняются в единой установке, что позволяет сократить производственный цикл, увеличить объем выпускаемой продукции и повысить рентабельность предприятия.

Фрезерный центр оснащен ЧПУ (числовым программным управлением), мультиинструментальным магазином и устройством для автоматической смены инструмента.

Область применения:

фрезерные центры серии IMV широко используются в оснастке, деталях пресс-форм, авиации, автомобилестроении и многих других отраслях промышленности.

Автомобильная
Контрольно-измерительная аппаратура
Авиационная
двигательная установка
Высокое качество изготовления пресс-форм и матриц

Схемы механической обработки:

Фрезерование пазов и пазов Ступенчатое фрезерование Фрезерование пазов и пазов дисковым фрезерованием Фрезерование пазов и пазов Ступенчатое фрезерование Ступенчатое фрезерование Торцевое фрезерование Отверстие для фрезерования (фрезерование отверстий) Штифтовое фрезерование паза Торцевое фрезерование Т-образного паза

Конструктивные особенности:

• Рама
• Шпиндель
• Магазин инструментов
• HNC-818D Система ЧПУ
• BCH
• Направляющие движения
• Электрические компоненты
• Охлаждение масла шпинделя
• Система подачи хладагента

Компоненты станины отлиты из чугуна с модифицированным механитом с последующим старением станины. Y-образная конструкция колонны позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует длительную стабильность при работе машины.

В базовой конфигурации установлены мировые шпиндели CENTURN (Тайвань). Они максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным приводом (стандартным) BT40/10,000 об/мин, для тяжелой серии машин.

B базовой комплектации машины оснащены мощным приводом 15/22,5 кВт.

Станок оснащен 24-позиционной системой автоматической смены инструмента.

Производители: OKADA/AIMACH/Fangguan.

Диск магазина приводится в действие двойным роликовым механизмом, который обеспечивает точное позиционирование и длительный срок службы. Система обеспечивает более быстрый сдвиг (2-3 секунды).

Основные параметры:

• 12,1-дюймовый монитор,
• Один канал поддерживает до пяти осей подачи и четырех шпинделей,
• Максимальное количество связанных осей 3 + 2,
• Контроль отказа инструмента,
• Интеллектуальное управление сроком службы инструмента,
• Технология компенсации тепловых ошибок.

Характеристики:

• Высокоскоростная и высокоточная технология управления,
• Ускорение до 1,8 G,
• Двухосевая технология синхронного управления,
• Полная функция управления с обратной связью (энкодер, оптическая линейка),
• Два Функция компенсации ошибки шага винта для 20000 точек,
• Функция автоматического измерения,
• Настройка.

Интеллект:

• Обширные данные для станков с ЧПУ,
• Контроль отказа инструмента,
• Работоспособность станка,
• Интеллектуальная оптимизация процесса,
• Интеллектуальное управление сроком службы инструмента.

HIWIN (Тайвань )/THK (Япония)

Машины серии IMV оснащены HIWIN (Тайвань) или THK (Япония) ШВВ, установленные с предварительным натяжением - это обеспечивает точное и плавное перемещение даже при высокой нагрузке

Диаметр винта и шаг оси X = 40 x 12/16
Диаметр винта и шаг оси Z = 40 x 12/16
Диаметр винта и шаг оси Z = 40 x 12/16

Подшипники шпинделя HANCHI. (Япония)

HIWIN (Тайвань )/THK (Япония)

В несущих единицах (каретки) четыре ряда роликов расположены под углом 45 °, поэтому они одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях.

Благодаря использованию линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

Электрические компоненты Schneider Electric (Франция)

Шпиндель является одним из их основных компонентов, эффективность которого напрямую зависит от качества и точности обработки. Именно поэтому станки серии IMV оснащены масляным охлаждением шпинделя. Основными преимуществами являются:

• высококачественное охлаждение на максимально высоких скоростях,
• стабильное и равномерное охлаждение на протяжении всего периода эксплуатации,
• предотвращение тепловых деформаций при больших нагрузках на шпиндель,
• чрезвычайно низкий уровень шума и отсутствие вибрации.

Машины оснащены станцией подачи LSS G при высоком давлении 20 бар. Система подачи охлаждающей жидкости через шпиндель позволяет повысить качество обработки, увеличить глубину резания, увеличить скорость подачи и продлить срок службы инструмента

Стандартная комплектация:

1. Стойка с ЧПУ HNC-818D
2. Магазин инструментов на 24 позиции (манипулятор)
3. Масляное охлаждение шпинделя
4. Маслоотделитель (сепаратор для охлаждающей жидкости)
5. Пневматическая пушка
6. CT пушка
7. Полностью закрытая защита шкафа
8. Рабочее освещение
9. Выравнивающие опоры
10. Рабочее освещение
11. Централизованная система смазки
12. Конвейер для удаления стружки (винт)
13. Автоматическая система смазки
14. Руководство по эксплуатации станка на русском языке
15. Подготовка к 4-х осевому монтажу

Диаграмма мощности и момента шпинделя фрезерного центра IMV-10.55/IMV-12.60:

Дополнительные характеристики:
