Отличительные особенности Назначение и применениеСхемы механической обработкиКонструктивные особенностиНазначение упаковки
Вертикальный 5-осевой обрабатывающий центр IMU-5X 500 PRO представляет собой высокопроизводительный обрабатывающий центр, в основном используемый для обработки деталейxв аэрокосмической, автомобильной и других областях, особенно для высокоточной обработки цилиндрической формы, положения системы отверстий, зенковки и других функций корпусов редукторов и скорости коробок.
Машины просты в ремонте и обслуживании. Основные приобретаемые детали подбираются у известных производителей для обеспечения высокой надежности машины.
* Точность соответствует классу точности B (коэффициент допуска машины до 0, 004 мм). Основные операции - фрезерование, нарезание резьбы, сверление и расточка. Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO имеет практически неограниченную область применения:
- машиностроение - агротехническое, экспериментальное и научно-исследовательское,
- изготовление инструмента, производство пресс-форм, пластиковая оснастка,
- контрактное изготовление деталей, автомобильные компоненты, детали для аэрокосмической отрасли,
- судостроение,
- энергетика,
- Железнодорожные
Обрабатывающие центры VU 500 являются одним из идеальных решений в оборонной промышленности, машиностроении, легкой промышленности, автомобилестроении, текстильном и машиностроении. Автомобильное
машиностроение
Приборостроение
Авиационное
Военное
двигательное
Производство высококачественных форм и матриц
Область примененияСхемы обработкиСм. всефрезерование канавок и пазовстендовое фрезерование>Фрезерование канавок и пазов дисковым фрезерованиемФрезерование канавок и пазов дисковым фрезерованиемТорцевое фрезерованиеСтупенчатое фрезерованиеТорцевое фрезерованиеФрезерование отверстий и карманов. (Фрезерование отверстий)Фрезерование шпоночных канавокТорцевое фрезерованиеФрезерование Т-образных канавокКонструктивные особенности Шпиндель
Прямой привод шпинделя с крутящим моментом 95,5 Нм, максимальная скорость 10000 об/мин
Поворотный стол
Максимальная скорость 50 об/мин, диапазон вращения оси А ± 120 °, диапазон вращения оси С - 360 °, точность позиционирования вдоль оси А - 10 ″, повторяемость - 6 ″.
Двойные роликовые направляющие по осям X, Y и Z
Все оси работают от привода - сервомотора + CC. Скорости X, Y и Z до 30 м/мин.
Полная замкнутая защита
Оси X, Y и Z снабжены эластичными кожухами, эффективно предотвращающими попадание стружки в направляющие и УЛР.
Возможности ЧПУ HNC848DI
- 5 - 32 оси управления,
- 17 "цветной сенсорный ЖК-экран. (опция),
- PLC и модуль ввода/вывода,
- NCUC, Ethercat,
- 5 одновременных осей,
- 5-осевой RTCP,
- Автоматическая 5-осевая калибровка,
- поддержка двухканального управления (опция)
- Материал: Панель из алюминиевого сплава
- Размер: 17-дюймовый экран, поддерживает высокое разрешение 1280x1024
- Интерполяция сплайнов
- Множество функций: Клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей
- Процессор: i7-5550U CORE 2.0 ГГц двухъядерный
- Intel HD Graphics 5500
- USB: 8 USB, 4 USB3.0 и 4 USB 2.0
- Жесткий диск: 128G
- Системная память: 8G, максимальное расширение до 16G
- Сеть: 2 порта LAN
Могут работать на системе NX Siemens Software CAM, после последующей обработки в специальной программе от HUAZHONG могут быть переданы на ЧПУ. В дополнение к NX Siemens Software вы можете работать с Master CAM, Powermill, Vericut по тому же принципу. Inventor CAM и Pro/ENGINEER еще не поддерживаются, но в будущем их можно будет поддерживать.
Привод подачи щепы скребкового типа X, Y и Z
Привод подачи X, Y и Z использует серводвигатель + BCH.
Автоматическая калибровка расчетного размера кинематической цепи
Программа макроизмерений собирает точки данных для соответствия проектным параметрам пятиосевой машины с помощью пускового зонда и опорных сфер зонда. Точность измерения и эффективность измерения могут быть повышены. Калибровка параметров может выполняться без участия профессиональных операторов. Подходит для пятиосных машин любой конструкции.
Стандартный CNC HNC 848D Прямой привод 10 000 об/мин, VT40, 13 кВт, 70/95,5 Нм Система подачи охлаждающей жидкости 3 Бар Магазин инструментов 20 положения Внешний фильтр охлаждающей жидкости 3 Бар Автоматическая очистка рабочей зоны Освещение рабочей зоны Ленточный стружкоудалительный конвейер Руководство по эксплуатации Сервисный инструмент Дополнительный комплект Прямой привод 20 000 об/мин, 24 кВт, 35,8 Нм, HSK A63. (Опция) Функция поворота (ось V) 500 об/мин, 299 Nm/500 Нм (опция) Подача охлаждающей жидкости 50 бар, 30 л/мин. (Опция) Система выделения масляного тумана (Опция) Бумажный фильтр для хладагента (Опция) Оптические линейки (Опция) Автоматическая система измерения деталей (Опция) Система измерения приборов (Опция) Внешний фильтр для хладагента 50 Бар (Опция) Магазин приборов 32 позиции (Опция) Диаграмма мощности и крутящего момента: Компоненты:
- Система ЧПУ: HNC 848D
- Серводвигатель: HNC
- Подшипники: NSK
- X, Y, Z SWP: THK
- X, Y, Z guides: THK
- Привод: CTB
- Угловой кодер: Yu Heng
- Поворотные подшипники: Hongyuan
- Охлаждение масла: Tongfei
- Система смазки: Liubian
- Пневматическая система: AirTAC
- Электрик: LS, и т.д.
- Конвейер для щепы: Китай
ul>
Дополнительные функции:
Производитель | IRONMAC |
Тип обработки | Поворотно-наклонный стол |
Привод | Прямой |
Размер стола, мм | Ø 500 |
Макс. нагрузка на стол, кг | 300 |
Макс. устанавливаемый диаметр, мм | 550 |
Расстояние от оси А до центра стола, мм | 150 - 500 |
Тип зажимов на столе | Механический / Пневматический |
Тип | Прямой |
Конус | BT40 |
Частота вращения шпинделя, об/мин | 10 000 |
Крутящий момент шпинделя, Нм | 69 / 95,5 |
Мощность шпинделя (S1 / S6 - 40%), кВт | 13 / 17,7 |
Жесткое нарезание резьбы | Да |
Система подачи СОЖ, Бар | 50 |
Быстрые перемещения по осям X / Y / Z, м/мин | 30 / 30 / 30 |
Макс. скорость подачи при резании, м/мин | 15 |
Быстрые перемещения по осям A / C, об/мин | 20 / 50 |
ATC тип | Зонтик / Цепной |
Емкость магазина, шт. | 20 |
Макс. диаметр инструмента, мм | 115 |
Макс. длина инструмента, мм | 250 |
Время смены инструмента, сек | 8 |
Вес инструмента (макс.), кг | 7 |
Частота вращения по осям A / C, об/мин | 20 / 50 |
Требования по энергообеспечению, кВА | 76 |
Расход воздуха, л/мин | 260 |
Тип 5-ти осевой обработки | Наклонно-поворотный стол |
Система ЧПУ | HNC 848Di |
Перемещение по осям A / C, ° | ±120 / 360 |
Перемещение по осям X / Y / Z, мм | 600 / 500 / 450 |

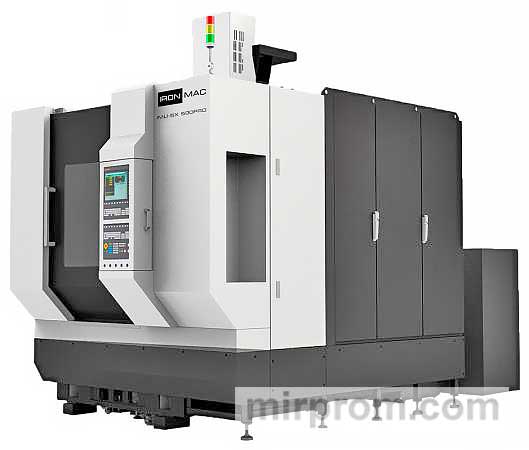

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO
Контакты
Технические характеристики
Конус | BT40 |
Быстрые перемещения по оси X, м/мин | 30 |
Быстрые перемещения по оси Y, м/мин | 30 |
Быстрые перемещения по оси Z, м/мин | 30 |
Скорость подачи (X / Y / Z), мм/мин | 15 |
Размер зажимаемой детали, мм | 550 х 300 |
Точность позиционирования по осям X / Y / Z, мм | 0,008 |
Повторяемость по осям X / Y / Z, мм | 0,005 / 0,005 |
Точность позиционирования по осям A / C, сек | 10 / 10 |
Точность позиционирования по осям A / B, сек | 10 / 10 |
Повторяемость по осям A / B, сек | 6 / 6 |
RTCP точность, мм | 0,04 |
Инструмент | OMP40 |
Деталь | RENISHAW NC4+ |
Помпа высокого давления подачи СОЖ | опция |
Длина, мм | 3520 |
Ширина, мм | 4860 |
Высота, мм | 3300 |
Вес, кг | 7200 |
Купить Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO цена указана на сайте |
