Модель OSTERMANN T1002 оснащена системой смены шпинделя - это позволяет использовать торцевые и обычные насадки на одном станке, а также изменять диаметры шпинделя в зависимости от используемых фрез, например 32 или 40 мм. Кроме того, станок имеет стандартное оборудование Ostermann: наклоняемый шпиндель от 0 ° до 45 °, высокоточную каретку шипа, телескопическую упорную линейку на каретке, интегральные направляющие и удобные весы для регулировок.
Применяется при производстве столярных изделий, дверей из цельной древесины, деталей и элементов корпусной мебели, мебельных фасадов и других деревообрабатывающих предприятий.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| Масса, кг | 430 |
| Производитель | Ostermann |
| Потребляемая мощность, кВт | 5,5 |
| Толщина заготовки, мм | 125 |
| Размеры рабочего стола, мм | 1000 х 650 |

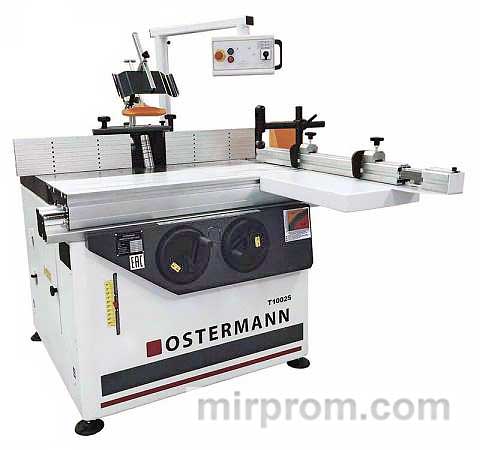

Фрезерный станок по дереву Ostermann Т1002S
Контакты
Технические характеристики
| Продольное фрезерование | Фрезерование шипов и проушин |
Криволинейное фрезерование по шаблону | Фрезерование концевыми фрезами |
|
СМЕННЫЙ ШПИНДЕЛЬ МК4 Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом. Удобно когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их. Дополнительный шпиндель с необходимым посадочным диаметром заказывается отдельно. |
|
|
ШПИНДЕЛЬ ПОД КОНЦЕВОЙ ИНСТРУМЕНТ В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу ER 32. (Цанга и инструмент в комплект поставки не входят). |
|
|
КЛЮЧИ В комплекте со станком поставляется ключ для съема шпинделя и ключ для цанг ER 32. |
|
|
КОЖУХ ДЛЯ ПРОФИЛИРОВАНИЯ Ø250 Для фрез диаметром 250 мм. Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов. В кожухе предусмотрен выход под аспирацию. |
|
|
НАКЛОН ШПИНДЕЛЯ 0 - 45° Позволяет расширить номенклатуру выпускаемых изделий, без дополнительных затрат на инструмент. |
|
|
ИНТЕГРАЛЬНЫЕ НАПРАВЛЯЮЩИЕ Две направляющие линейки 500 мм каждая - хорошая база при обработке. Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха. |
|
|
НАПРАВЛЯЮЩИЕ КАРЕТКИ Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам. Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным. |
|
|
ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА Телескопическая линейка 900 мм + удлинение. 2 флажковых упора для шипорезных работ. Поворот линейки на угол +/- 45° по шкале с градусами. |
|
|
ПРИСТАВНОЙ СТОЛ Исключает провисание габаритных заготовок. |
|
|
ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Фиксация заготовок на каретке при помощи эксцентрикового прижима. |
|
|
ПУЛЬТ УПРАВЛЕНИЯ На поворотной консоли расположенный на уровне глаз. Отображение:
|
|
|
МАХОВИКИ ПОДЪЕМА/ОПУСКАНИЯ И НАКЛОНА ШПИНДЕЛЯ С отображением угла наклона (0 - 45°). |
|
|
ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ С помощью удобного и быстрого механизма переставления ремней. 6 скоростей вращения шпинделя: 3000, 4000, 5000, 6000, 8000, 10 000 об/мин. Опционально: 3000, 4500, 6000, 7500, 9000, 15 000 об/мин. |
|
|
ПРИЖИМ MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
|
|
СТОПОР КАРЕТКИ Каретку можно застопорить, например, при продольном фрезеровании или по шаблону. Удобное перемещение каретки с помощью рукояток. |
|
|
ПАТРУБОК ПОД АСПИРАЦИЮ Аспирационный патрубок расположен под столом для более эффективного удаления стружки из стакана шпинделя. Второй патрубок в защитном кожухе шпинделя. |
|
|
СДЕЛАНО В ЕВРОСОЮЗЕ Австрийское качество проверенное временем. |
|
|
ШИПОРЕЗНЫЙ КОМПЛЕКТ (Опция) Кожух для фрез Ø320 мм, чугунная шипорезная приставка для коротких заготовок и передвижной упор. Приставка позволяет прижать заготовку в непосредственной близости к фрезе, что исключает её вибрации, а также зарезать шипы на коротких заготовках. Передвижной упор для ф |
