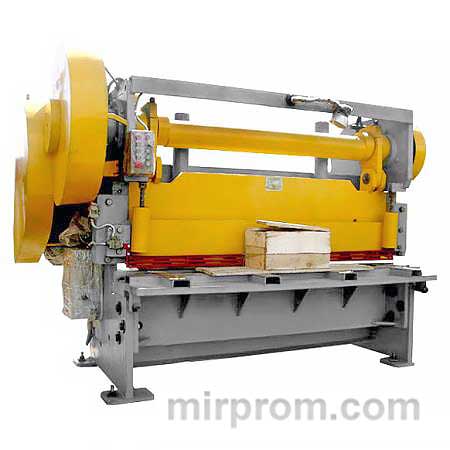

Гильотина N3121 является широко востребованным промышленным оборудованием, используемым как на крупных производственных предприятиях, так и в мелкосерийном производстве для выполнения операций прямой поперечной и продольной резки листового металла. В зависимости от типа привода, гильотина N3121 может быть представлена в двух модификациях: гидравлической и кривошипно-шатунной (механической).
Основные конструктивные особенности
Гильотина оснащена наклонным режущим инструментом, что обеспечивает высокую точность и качество реза. В конструкции используются ножи с твердостью HRC 54-58 для обеспечения долговечности и надежности работы. Основанием станка служит сварная станина из листового металла, состоящая из двух стоек, соединенных стяжками и рабочим столом для крепления неподвижных ножей.
На станине установлена специальная шкала для удаления вырезанных заготовок. Регулировка зазора между нижним и верхним ножами осуществляется путем горизонтального перемещения рабочего стола. Ножевая балка выполнена в форме буквы "Г" и усилена ребрами жесткости для повышения прочности и устойчивости конструкции.
Для обеспечения точности реза заготовка фиксируется на рабочем столе с помощью упоров. Задний упор установлен на задней части ножевой балки, в то время как боковые и передние упоры закреплены на рабочем столе. В конструкции гильотины предусмотрен специальный эквалайзер, который минимизирует динамические нагрузки и компенсирует вес ножевой балки, повышая точность и стабильность работы.
Для защиты оператора от вращающихся частей станка предусмотрены металлические ограждения, выполненные из стали толщиной 1,6 мм. Ограждения закрывают маховик трансмиссии, шкив двигателя, тормозную систему и приводные валы, обеспечивая безопасность при эксплуатации. Зона резания также защищена решеткой, удерживаемой пружинами.
Смазка фрикционных элементов гильотины может осуществляться вручную с использованием шприца или масленки, а также централизованной системой с подачей масла специальным насосом. Управление станком осуществляется с помощью кнопочной станции и педали, что позволяет оператору выполнять операции за один ход.
На современном рынке представлен модифицированный вариант гильотины - NA3121, который отличается увеличенной на 20 см открытой высотой между верхним и нижним ножами. Однако данная модификация предназначена для обработки листовых заготовок шириной до 500 мм.
Преимущества
Гильотинные ножницы N3121 способны выполнять резку металла как сбоку, так и сзади, а также наносить маркировку. Резец позволяет обрабатывать листы толщиной до 6 см с длиной среза более 8 метров. Кривошипная модификация рекомендуется для резки листового металла толщиной 3-8 мм, обеспечивая высокую скорость обработки до 56 резов в минуту. Гидравлическая модификация характеризуется более низкой скоростью резания (3-18 резов в минуту), но обладает большей мощностью.
Благодаря наличию жестко установленной муфты с электромагнитом и поворотным шпоном, гильотина способна работать без подачи сжатого воздуха, что снижает эксплуатационные расходы. Установка станка на фундамент производится с использованием клиньев, что обеспечивает надежную фиксацию и стабильность работы.
