Особенности токарных центров:
- Конструкция с высокой жесткостью: Конструкция станка характеризуется высокой жесткостью, что позволяет ему эффективно выполнять высокоточные и высокопроизводительные технологические операции.
- Материалы и стандарты производства. Отливки станка изготовлены из серого чугуна (FC300 или выше), что обеспечивает долговечность и стабильность.
Производство осуществляется в соответствии с международными стандартами, гарантирующими качество и постоянство. - Конечно-элементный анализ: Внутренние ребристые конструкции опор станка были подвергнуты конечно-элементному анализу.
Этот процесс повышает жесткость станка, обеспечивая стабильность во время работы. - Прецизионная ручная обработка контактных поверхностей: Для поддержания точности в течение длительного времени контактные поверхности деталей станка тщательно обрабатываются вручную в соответствии со стандартами точности.
Такое тщательное внимание к деталям обеспечивает стабильную производительность и точность на протяжении всего срока службы станка.
Горизонтальные токарные центры
Контакты
Технические характеристики

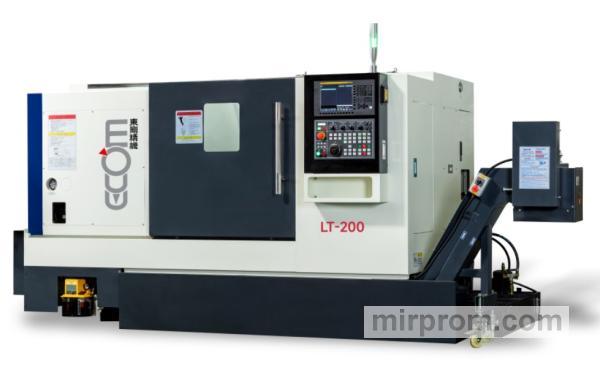

Горизонтальный токарный станок с ЧПУ LT-200 / LT-200E
Технические характеристики модели LT-200 / LT200E (F0TF)
ЧПУ Fanuc
Макс. Отклонение от станины φ620 мм
Отклонение от поперечной направляющей φ350 мм
Максимальный диаметр обработки φ360 мм
Максимальная длина обработки 320 мм / 620 мм
Максимальный диаметр стержня φ52 мм
Ход по оси X 180+20 мм
Ход по оси Z 350 мм / 650 мм
Ход задней бабки 230 мм / 530 мм
Диапазон оборотов шпинделя 4200 (OP: 3500)
Размер патрона 8" (OP: 10")
Тип шпиндельной головки A2-6
Диаметр конического отверстия шпинделя φ66 мм
Диаметр переднего подшипника φ100 мм
Внутренний диаметр заднего подшипника φ90 мм
Мощность двигателя шпинделя 11 ~ 15 кВт
Макс крутящий момент (для 8" патрона) 190 Нм
Макс крутящий момент на частоте вращения шпинделя (для 8" патрона) 750 об/мин
Количество инструментальных станций 12T
Высота хвостовика для квадратного инструмента 25*25 мм
Диаметр хвостовика для расточной планки φ40 мм
Время смены инструмента (соседний инструмент) 0,25 С
Время смены инструмента (180°) 0,5С
Скорость перемещения по оси X - 30 м/мин
Скорость перемещения по оси Z - 30 м/мин
Скорость подачи на оборот - 10 м/мин<br>
Точность позиционирования по оси XZ ±0,005 мм
Повторяемость по оси XZ ±0,003 мм
Мощность 25 кВА
Вес станка 3200 кг / 3500 кг
Размеры станка (Д) 3455 мм / 3755 мм
Размеры станка (Ш) 1835 мм
Размеры станка (В) 1855 мм
