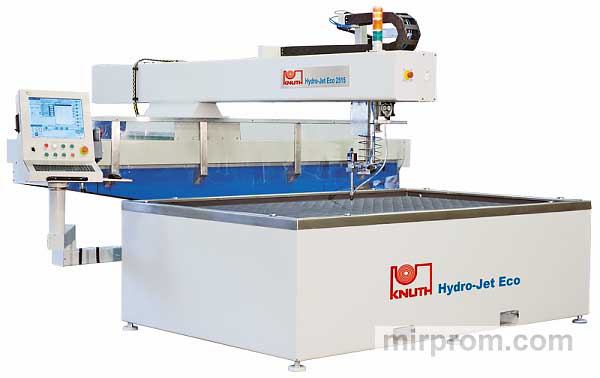

Технические характеристики режущего устройства
-
Зона резания: 2500 x 1500 мм.
-
Технический ход по оси Z: 155 мм.
-
Максимальное рабочее давление: 2800 бар.
-
Допустимая нагрузка на стол: 800 кг/м².
-
Максимальная вместимость емкости с песком: 1000 кг.
-
Максимальная подача песка к месту резки: 0 - 500 г/мин.
-
Ускоренный ход подачи: 8000 мм/мин.
Точность позиционирования и повторения:
-
Точность позиционирования: ± 0,1 мм / ± 0,0039 дюйма.
-
Точность повторения: ± 0,05 мм / ± 0,0019 дюйма.
Размеры и масса:
-
Габаритные размеры: 3700 x 3700 x 2000 мм.
-
Масса без воды: 3000 кг.
-
Масса с водой: 5000 кг.
Характеристики двигателя насоса высокой плотности:
-
Мощность: 37 кВт.
-
Производительность: 3,8 л/мин.
-
Максимальное дополнительное рабочее давление: 2800 бар.
-
Максимальное давление при длительной нагрузке: 2800 бар.
-
Количество подач: 35 об/мин.
-
Передаточное число: 1: 21,78.
-
Объем маслобака: 130 л.
Температурные режимы и требования к охлаждающей среде:
-
Температура среды при масловоздушном охлаждении: 10 - 35 °C.
-
Требуемое давление воздуха при масловоздушном охлаждении: ≤ 1,48 кг/с.
-
Температура среды при масляно-водяном охлаждении: 10 - 45 °C.
Параметры подачи воды и воздуха:
-
Давление воды: 0,5 дюйма.
-
Давление воды с насосом: 1 - 3 бар.
-
Возвратное соединение: 3/8 дюйма.
-
Соединение высокого давления: HD трубы 3/8" и 9/16" M30x2.
-
Давление воздуха: 5,5 - 7 бар.
-
Подключение сжатого воздуха: шланг (А.Д.) 6 мм.
-
Требуемый ток: 125 A.
-
Размеры насоса высокого давления: 1800 x 850 x 955 мм.
-
Масса насоса высокого давления: 950 кг.
Производитель: Eco.
