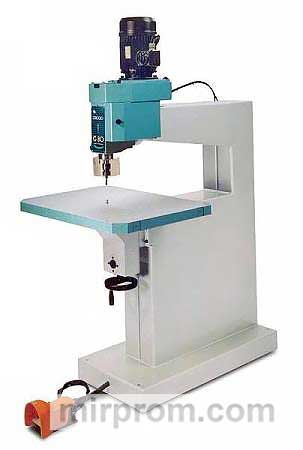

Фрезерно-копировальные станки находят широкое применение в столярном и мебельном производстве, особенно при работе с торцевыми инструментами малого диаметра. Эти станки предназначены для выполнения операций по фрезерованию прямых и криволинейных поверхностей, а также для создания пазов, гнезд, сверления и зенковки отверстий в различных заготовках, включая дверные полотна и мебельные фасады.
Основные функции станка включают:
-
Прямолинейное фрезерование рельефа на боковых поверхностях деталей.
-
Фрезерование узоров на плоских поверхностях с использованием копировального устройства (например, создание ложного сопряжения).
Благодаря копировальному механизму, станок позволяет осуществлять серийное производство деталей с высокой степенью точности. Он также способен обрабатывать сложные контуры, такие как арочные окна и двери, рамы для зеркал, декоративные элементы мебели и другие детали с нестандартными формами.
Конструктивно станок состоит из следующих основных компонентов:
-
Несущая рама.
-
Рабочий стол, регулируемый по высоте.
-
Фрезерная головка, оснащенная приводным двигателем и двухступенчатым передаточным механизмом для обеспечения двух скоростей вращения фрезерного вала.
На рабочем столе расположено отверстие для фиксации копировального пальца. Диаметр этого пальца выбирается в зависимости от диаметра режущего инструмента. К нижней части обрабатываемой заготовки крепится шаблон, предварительно изготовленный в соответствии с требуемым профилем. При подаче шаблона вдоль копировального пальца, деталь обрабатывается по заданному контуру, что позволяет получить нужный профиль. Изменение шаблонов и инструментов позволяет выполнять разнообразные операции.
Управление станком осуществляется с фрезерной головки и отличается высокой степенью доступности и удобства.
В комплект поставки станка входят следующие элементы:
-
Ременная передача.
-
Шпиндель MK2 с двумя манжетами (диаметры 10 и 12).
-
Пневматическое управление, осуществляемое через педаль.
-
Шпиндель с правым направлением вращения.
Процедура обработки на станке включает следующие этапы:
-
Вырезание канавки заданного профиля на шаблоне.
-
Установка шаблона на рабочий стол станка.
-
Крепление заготовки к шаблону. При ручной подаче, копировальный палец катит профильный паз шаблона, в то время как фрезерный вал обрабатывает заготовку, создавая заданный рисунок.
Обработка осуществляется с помощью вертикального высокоскоростного шпинделя, расположенного в верхней части станка. Шпиндельный узел имеет возможность вертикального смещения относительно привода.
Технические характеристики станка:
-
Производитель: Griggio.
-
Масса: 300 кг.
-
Габаритные размеры: 1300 х 800 х 1900 мм.
-
Мощность двигателей: 3 кВт.
-
Ход шпинделя: 80 мм.
-
Размеры рабочего стола: 800 x 600 мм.
-
Диапазон скоростей шпинделя: 9000 и 18000 об/мин.
