Технические характеристики
Назначение:

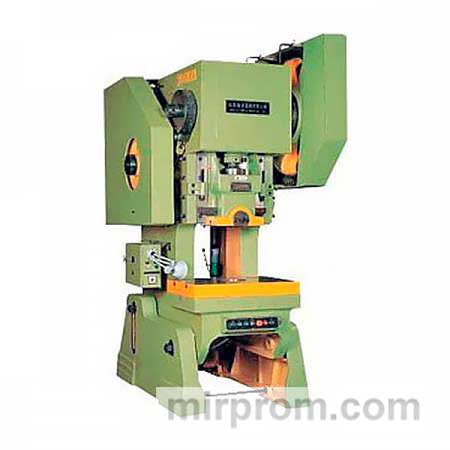

Кривошипно-шатунные прессы серии KD 23D предназначены для вертикального наклона станины. Конструкция прессов включает безопасный тормозной механизм с возможностью установки системы фотоэлектронной защиты, что позволяет надежно фиксировать подвижную часть пресса в любом рабочем положении.
При оснащении прессов этой серии автоматическими системами подачи заготовок, штампами и автоматизированными системами управления возможно создание комплексных линий автоматической штамповки.
Рабочая поверхность стола оборудована штампованной пластиной с Т-образными пазами и отверстиями, предназначенными для работы в режиме "отказ".
Область применения:
Основное назначение прессов серии KD 23D — выполнение операций холодной штамповки, таких как пробивка, гибка, резка и мелкая вытяжка металлических заготовок.
Конструктивные особенности:
Прессы серии KD 23D оборудованы механизированной системой регулирования высоты ползуна, что обеспечивает высокую точность и гибкость при выполнении различных операций холодной штамповки. Рабочая поверхность стола снабжена штампованной пластиной с Т-образными вырезами и отверстиями для работы в режиме "на отказ".
Кривошипные прессы данной серии предназначены для наклона станины в вертикальной плоскости, что позволяет адаптировать оборудование под специфические задачи. Безопасный тормозной механизм с опциональной системой фотоэлектронной защиты обеспечивает надежную фиксацию подвижной части пресса в необходимом положении.
Оснащение прессов автоматическими системами подачи заготовок, штампами и автоматизированными системами управления позволяет создавать высокопроизводительные линии автоматической штамповки.
Стандартизация:
-
Муфта сухого тормоза производства OMPI (Италия)
-
Коробка передач, погруженная в масляную ванну
-
Программируемый логический контроллер (PLC) от Omron
-
Двунаправленный клапан TACA O (Япония)
-
Пневматический цилиндр для системы балансировки
Дополнительные опции:
-
Автоматический питатель заготовок
-
Система числового программного управления (ЧПУ)
-
Специализированные штампы
-
Система фотоэлектронной защиты
Основные технические параметры:
Производитель: IRONMAC
Размер стола: 240 x 360 мм
Номинальное усилие: 10 тонн
Ход ползуна регулируемый: 0 - 60 мм
Частота ходов ползуна: 145 ходов в минуту
Высота открытия пресса: 130 мм
Диаметр отверстия в столе: 100 мм
Толщина подштамповой плиты: 50 мм
Мощность привода: 1,1 кВт
Габариты (длина x ширина x высота): 915 x 700 x 1690 мм
