Особенности
НАЗНАЧЕНИЕ:
Предназначен для обрезки и продольной резки неразрезанных пиломатериалов для достижения требуемой ширины доски.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в массовом и массовом производстве на высокопроизводительных лесопильных и деревообрабатывающих заводах в качестве станков второго ряда.
ОБРАБОТКА CXEMA:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ПОДАЧА ПИЛ: ФИКСИРОВАННАЯ ИЛИ ПЛАВАЮЩАЯ
KME 2/750KME 2/1000BMa - Диапазон переустановки40 - 36540 - 61540 - 365MS - Макс. прост. между piles530780530NSP (стандарт) - Полезная длина хвостовика пилы 55 и 11055 и 11055 и 110FS - Жесткая поставка:
- на пильном валу
- на пильной коробке
605
550
861
810
605
550
РЕГУЛИРОВКА ВЫСОТЫ ПРОПИЛА И ПЕРЕУСТАНОВКА ПОДАЧИ ПИЛЫ
ВерсияПереустановка пильной бабкиРегулировка высоты пропиленаСистема управленияПолная гидравлическая гидравлическая система. (Fig.2) Гидравлический рычажный механизм или джойстик (опция) (Fig.3) Частично гидравлическийГидравлический (Fig.2) Ручная регулировка (Fig.5) Рычажный механизм или джойстик (опция) (рис. 3) Механизм рычага механической и механической ручной регулировки (Fig.5) Система электромеханической переустановки, бесступенчатое электромеханическое гидравлическое или ручное
- дистанционное управление (ручная или педальная)
- бесступенчатая регулировка поставки пилы без фиксированных размеров
Программируемая система сброса (сервомотор с приводом)
- с шагом 1 мм
- с шагом 1 см
- фиксатор. размеры
- предопределенные рисунки резания
гидравлическая или ручная
- клавиатура и джойстик NC 'NCB-2' (опция) (рисунок 6)
- промышленный компьютер NC 'NCD', цветной монитор, клавиатура (рисунок 4)
| Производитель | Jean Paul Gaultier |
| a - Диапазон переустановки | 40 - 365 |
| MS - Макс. расст. между пилами | 530 |
| NSP (cтандарт) - Полезная длина пильной буксы | 55 и 110 |
| Полное гидравлическое | Гидравлическая (рис.2) |
| Частичное гидравлическое | Гидравлическая (рис.2) |
| Механическое | Механическая |
| Электромеханическая система переустановки, бесступенчатая | Электромеханическая |
| Программируемая система переустановки (привод от сервомотора) | Гидравлическая или вручную |
| Толщина заготовки, мин./макс., мм | 10 - 125 |
| Ширина заготовки макс., мм | 750 |
| Длина заготовки мин., мм | 800 |
| Диаметр пильного вала, мм | 75 |
| Диаметр пил, мм | 260 - 380 |
| Наличие подвижных пил, шт. | 1 (2 / 3) |
| Регулировка толщины заготовки | Гидро |
| Диапазон установки размеров, мм | 40 - 365 |
| Количество подающих вальцев (верх), шт. | 2 |
| Количество подающих вальцев (низ), шт. | 3 |
| Скорость подачи, м/мин | 2 - 75 (90) |
| Мощность двигателя привода пильного вала, кВт | 55 / 75 |
| Мощность двигателя подачи, кВт | - |
| Длина, мм | - |
| Ширина, мм | - |
| Высота, мм | - |
| Вес, кг | 1350 |

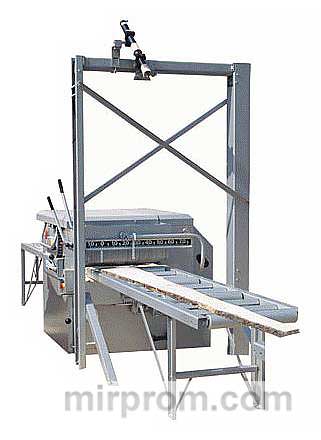

Кромкообрезные станки PAUL KME 2/750, KME 2/1000, BM
Контакты
Технические характеристики
|
СИСТЕМА ПОДАЧИ Пять рифлёных вальцов системы подачи заготовки оснащённых приводом обеспечивают точную и надёжную подачу пиломатериала. Цепной привод пяти вальцов системы подачи заготовки обеспечивает бесперебойную долголетнюю работу всей системы в целом. Регулировка скорости подачи заготовки осуществляется бесступенчато в диапазоне от 2 до 75 м/мин (опция от 2 до 90 м/мин) и устанавливается на ноль. Поверхность подающих вальцев — рифлёная. Привод подачи осуществляется в стандартном исполнении посредством плавно регулируемого гидравлического редуктора. по желанию устанавливается усиленный привод подачи оснащённый гидромотором. |
|
|
ИСПОЛЬЗОВАНИЕ В КАЧЕСТВЕ МНОГОПИЛА По желанию станки изготавливаются с жёстким пильным поставом (в этом случае станок применяется как многопильный) или с одной фиксированной и до 4-х плавающих пильных букс. Применяемые пилы диаметром 250 - 380 мм (250 - 460 для BM) можно фиксировать на пильных буксах с требуемым расстоянием при помощи дистанционных колец. Возможна установка пил непосредственно на пильном валу станка. |
|
|
ПЕРЕМЕЩАЕМЫЕ ПИЛЬНЫЕ БУКСЫ В стандартное оснащение станков входит:
Перемещение пил может быть в исполнено в нескольких вариантах:
|
рис.1 |
рис.2 |
рис.3 |
рис.4 |
рис.5 |
рис.6 |
