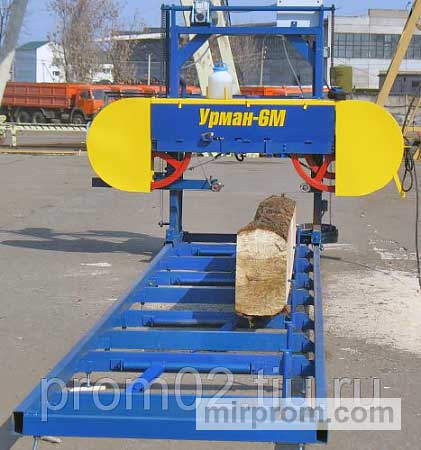

Горизонтальный ленточнопильный станок предназначен для продольной распиловки древесины, включая бревна и брус, с целью получения пиломатериалов с рациональной индивидуальной резкой, минимальной шириной пропила, низкими потерями древесины и высоким выходом продукции. Принцип работы станка базируется на распиловке стационарного бревна или бруса с использованием горизонтальной движущейся пильной ленты, установленной на ведущих и ведомых шкивах и натянутой с усилием, обеспечивающим её прямолинейность в зоне резания.
Устойчивость положения пильной ленты достигается с помощью стабилизирующих роликов: один из них закреплен на ведущем шкиве, а другой перемещается вдоль направляющей пластины, ограничивая рабочий участок пилы. Опускание и подъем пильного узла для установки необходимой толщины распиленной доски осуществляются с помощью цепного механизма с электромеханическим приводом. Контролировать величину перемещения можно визуально с помощью линейки, установленной на пильном блоке.
Продольная подача пилы производится перемещением каретки с пильным блоком вдоль распиленного бревна вручную. Крепление бревна к рабочей поверхности станка осуществляется с помощью упоров и хомутов.
Технические характеристики станка:
-
Тип привода пилы: ElectricDrive.
-
Мощность: 7,5 кВт.
-
Напряжение: 380 В.
-
Диаметр пильного шкива: 600 мм.
-
Ширина пильной ленты: 32–40 мм.
-
Длина пильной ленты: 4420 мм.
-
Максимальное расстояние между опорными роликами: 800 мм.
-
Диаметр распиливаемого бревна: до 800 мм.
-
Длина распиливаемого бревна: до 6,5 м.
-
Габаритные размеры станка (Д×Ш×В): 7500×2500 мм.
-
Масса станка: 800 кг.
Дополнительно могут быть установлены:
-
Контактор.
-
Система позиционирования бревен.
-
Устройство загрузки бревен.
-
Автоматизация скорости.
-
Электронная линейка.
-
Стабилизирующий роликовый привод.
Все перечисленные характеристики и возможности обеспечивают высокую эффективность и точность работы станка при распиловке древесины.
