Назначение и область применения

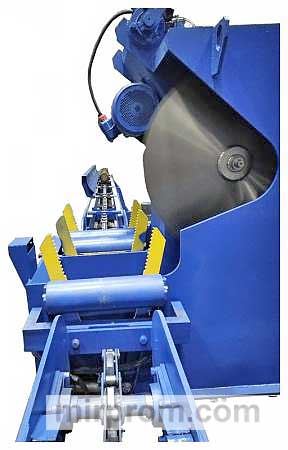

Станок предназначен для продольного раскроя длинных лесоматериалов (бревен) на короткие заготовки заданной длины с последующей их обработкой. Устройство обеспечивает функционирование как с применением механизма закручивания, так и без него. Предусмотрена возможность автоматической работы и использования электронных систем остановки.
Основное применение оборудования — лесопильные заводы и фанерные комбинаты средней производительности.
Механическая обработка
Схема механической обработки включает в себя:
-
Продольный раскрой бревен на заданные длины.
-
Возможность установки и использования пил диаметром до 1100 мм.
-
Привод гидростанции, оснащенный электродвигателем мощностью 5,5 кВт и частотой вращения 1500 об/мин.
-
Применение роликового конвейера и эстакады для перемещения и удержания бревен.
-
Торцовочный узел с двумя двигателями мощностью 18 кВт каждый.
Конструктивные особенности
Основные конструктивные особенности станка включают:
-
Измерительную бревнотаску длиной 3,5 метра и весом 630 кг.
-
Эстакаду весом 4900 кг для надежного удержания бревен.
-
Приемную бревнотаску длиной 6,5 метра и весом 910 кг.
-
Станок торцовочный весом 1160 кг.
-
Бревнотаску со сбросом длиной 5 метров и весом 1200 кг.
Стандарты и технические характеристики
-
Диаметр обрабатываемых бревен: до 400 мм.
-
Длина обрабатываемых бревен: до 6000 мм.
-
Минимальная длина обрабатываемых заготовок: 1300 мм.
-
Мощность электродвигателя привода гидростанции: 5,5 кВт.
-
Частота вращения двигателей: 1500 об/мин.
-
Мощность роликового конвейера (бревнотаски): 2,2 кВт x 3.
-
Мощность эстакады: 7,5 кВт.
-
Мощность двигателей торцовочного узла: 18 кВт x 1.
