Отличительные особенности
НАЗНАЧЕНИЕ:
Металлорежущие станки применяются для высокопроизводительной резки металлов, применяемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточно-пильные станки применяются для резки на размер труб, фасонный профиль и сплошной прокат.
Режущий инструмент ленточнопильного станка представляет собой ленточнопильную пилу, сваренную в кольцо и натянутую на шкивы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки применяются в мелкосерийном и мелкосерийном производстве, предназначены для резки инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и твердых заготовок.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
СТАНДАРТ:
ОПЦИОНАЛЬНО:/p>
| Производитель | IRONMAC |
| Тип | Ручной |
| Тип привода | Редуктор |
| Регулировка подачи | Гидроцилиндр |
| Поворот | Пильная рама |
| Зажим заготовки | Механический |
| Скорость ленточного полотна, м/мин | 36 / 72 |
| Производительность, резов/смену | До 150 |
| Поворотная рама, ° | До 60 |
| Размер ленточного полотна, мм | 27 x 0,9 х 2455 |
| Распил круга 90°, мм | 227 |
| Распил прямоугольника 90°, мм | 260 х 200 |
| Мощность двигателя, кВт | 1,1 |
| Распил круга 60°, мм | 90 |
| Распил квадрата 60°, мм | 85 x 85 |
| Распил круга 45°, мм | 150 |
| Распил прямоугольника 45°, мм | 150 x 125 |
| Длина, мм | 1450 |
| Ширина, мм | 720 |
| Высота, мм | 1020 |
| Вес нетто, кг | 220 |
| Вес брутто, кг | 275 |

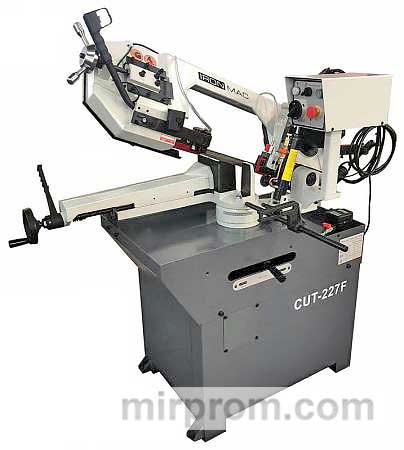

Ручной ленточнопильный станок IRONMAC CUT-227F Euro Type
Контакты
Технические характеристики
|
ОПУСКАНИЕ ПИЛЬНОЙ РАМЫ И РЕЗКА В ручных станках опускание пильной рамы и резка происходит посредством собственного веса. Для регулировки скорости подачи пильной рамы применяется гидроцилиндр с дроссельным (перепускным) клапаном. Такая система называется еще гидроразгрузкой, она же обеспечивает подъем и стопорение рамы в верхней точке. |
|
|
РЫЧАГ ОПУСКАНИЯ ПИЛЬНОЙ РАМЫ С КНОПКОЙ Необходим при ручном режиме работы для опускания пильной рамы. |
|
|
ЦЕЛЬНОЛИТАЯ ПИЛЬНАЯ РАМА Позволяет максимально гасить возникающие в процессе резания вибрации, тем самым продлевая срок службы инструмента и станка в целом. |
|
|
ВЫСОКОКАЧЕСТВЕННЫЕ ЗАКАЛЕННЫЕ ШКИВЫ Обеспечивают долгий срок службы станка и инструмента. |
|
|
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА До 60° в одну сторону и до 45° в другую позволяет осуществлять распил заготовок под углом без перемещения заготовки. Основание рамы оснащено удобным транспортиром (лимбом). Для того, чтобы повернуть раму необходимо переставить рычаг в свободное положение, повернуть раму на нужный угол и зафиксировать. Лимб имеет 2 фиксированных положения – 0 и 45°. |
|
|
УДОБНЫЙ УПОР ДЛЯ ОТМЕРА ДЛИНЫ ЗАГОТОВКИ Предназначена для удобного отмера длины реза и фиксации при серийной резке. |
|
|
ДВУХРЯДНЫЕ ШАРИКОВЫЕ ПОДШИПНИКИ На направляющих ленточного полотна. |
|
|
КНОПОЧНЫЙ ПУЛЬТ УПРАВЛЕНИЯ НА РУССКОМ ЯЗЫКЕ
|
|
|
БЫСТРОЗАЖИМНЫЕ ТИСКИ Для зажима/разжима заготовки необходимо ослабить/зафиксировать рычаг и вращать маховик, регулирующий ширину зева. |
|
|
ЩЕТКИ ДЛЯ ОЧИСТКИ ЛЕНТОЧНОГО ПОЛОТНА Позволяет увеличить срок службы оборудования, путем предотвращения попадания стружки на шкивы станка. |
|
|
ВСТРОЕННАЯ РЕЦИРКУЛИРУЮЩАЯ СИСТЕМА ПОДАЧИ СОЖ Позволяет охлаждать зону резания и вымывать стружку. |
|
ПОЛОТНО ЛЕНТОЧНОЙ ПИЛЫ М42 - 1 ШТ. |
| РОЛЬГАНГИ | |
| ДОПОЛНИТЕЛЬНЫЕ ЛЕНТОЧНЫЕ ПОЛОТНА | |
| ГИДРАВЛИЧЕСКОЕ МАСЛО | |
| СОЖ |
