НАЗНАЧЕНИЕ:
TOPMILL 850F вертикальные многоцелевые обрабатывающие центры предназначены для высокоточного металлообработки, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции, как фрезерование, сверление, зенкование, растяжение, нарезание резьбы, механическая обработка двумерных и трехмерных криволинейных поверхностей, механическая обработка наклонных поверхностей.
ПАКЕТ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Дополнительные характеристики:
| Производитель | MetalTec |
| Модель | TOPMILL 850S |
| Размеры рабочего стола, мм | 1000 х 500 |
| Наибольшая нагрузка на стол, кг | 600 |
| T-пазы стола, мм | 18 х 150 х 5 |
| Перемещение по оси X, мм | 800 |
| Перемещение по оси Y, мм | 500 |
| Перемещение по оси Z, мм | 500 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 710 |
| Расстояние от шпинделя до колонны, мм | 610 |
| Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
| Шарико-винтовые пары, X / Y / Z | Класс точности P4 |
| Обороты шпинделя, об/мин-1 | 12000 |
| Охлаждение шпинделя | Масляное |
| Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 7,5 / 11 |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 24 |
| Максимальный вес устанавливаемого инструмента, кг | 8 |
| Максимальный диаметр устанавливаемого инструмента, мм | 100 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 30 000 / 30 000 / 20 000 |
| Скорость обработки, мм/мин | 1 - 12 000 |
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 / 300 |
| Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
| Общая установленная мощность, кВт | 18 |

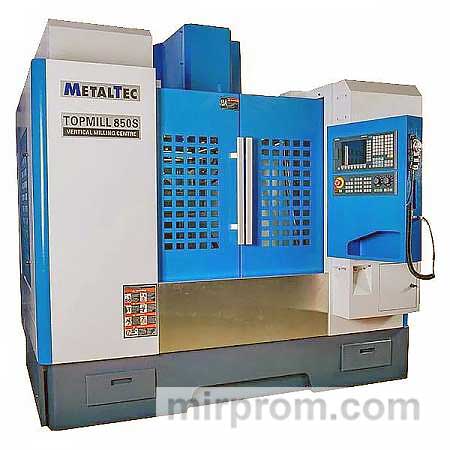

MetalTec TOPMILL 850F 4-х осевой вертикальный обрабатывающий центр с ЧПУ
Контакты
Технические характеристики
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 24T | OKADA (Тайвань) |
| 3 | ШВП по оси Х / Y / Z | P4 | HIWIN (Тайвань) |
| 4 | Подшипник винтовой | NSK / FAG (Япония) | |
| 5 | Насос-кулант | Китай | |
| 6 | Автоматическая система смазки | Китай | |
| 7 | Пневмосистема | AirTac (Тайвань) | |
| 8 | Линейные направляющие квадратного сечения по осям Х / Y /Z |
45 мм | HIWIN (Тайвань) |
| 9 | Поворотный стол (4 ось) с задней бабкой |
250 мм | TJR (Тайвань) |
|
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ) Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя. Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
|
|
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
|
|
СИСТЕМА УПРАВЛЕНИЯ FANUC 0i MF PLUS Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения. Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения. |
|
|
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования. FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы. |
|
|
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция). |
|
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
|
|
|
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
|
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности. |
|
|
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
|
|
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
|
|
4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀250 мм с задней бабкой) (КОМПЛЕКТАЦИЯ 3+1) Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей. |
| Давление воздуха, МПа | 0,6 |
| Длина, мм | 2800 |
| Ширина, мм | 2300 |
| Высота, мм | 2560 |
| Вес, кг | 5500 |
| Купить MetalTec TOPMILL 850F 4-х осевой вертикальный обрабатывающий центр с ЧПУ цена указана на сайте |
