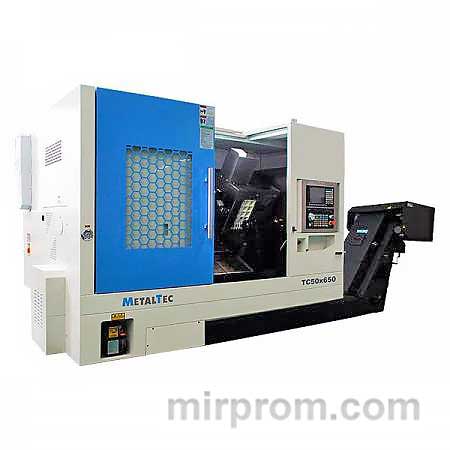

MetalTec ТС 50x650 - токарный станок ЧПУ с наклонной станиной

НАЗНАЧЕНИЕ:

токарный станок с ЧПУ с наклонной станиной MetalTec TS 50x650 предназначен для производства различных видов металлопродукции. Данный вид станков широко применяется в учебных заведениях, на опытных производствах, на предприятиях металлообрабатывающей промышленности.

Высокие технические характеристики станка и его надежность гарантированы установленными узлами и узлами от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Благодаря наклонному массивному чугунному станину этот станок обладает достаточной жесткостью и точностью для производства изделий серийного производства. Высокая надежность и точность в сочетании с малыми габаритными размерами делают этот станок незаменимым на любых производствах, где необходима автоматизация токарных процессов металлических и пластмассовых изделий.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Наклонная монолитная чугунная подставка обеспечивает высокую жесткость,
  • Направляющие качения (Тайвань),
  • Гидравлическая задняя бабка,
  • Полный корпус шкафа,
  • Отверстие шпинделя 50 мм,
  • Рама имеет индукционную закалку с твердостью &gt, HRC55
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность,
  • оригинальный SIEMENS комплектующие с повышенной гарантией 12 месяцев.
  • ul>

    ПРЕИМУЩЕСТВА:

    • Современный внешний вид машины, высококачественное лакокрасочное покрытие,
    • эргономичный дизайн и удобное расположение основных машинных модулей,
    • Машина компактна, занимает мало места в производстве,
    • Чугун является гарантией высокой жесткости и долговечности машины,
    • Чугунная станина устраняет рабочие вибрации,
    • мощный двигатель для стабильной и высокопроизводительной работы,
    • Система установки и замены инструментов для решения технических задач любой сложности,
    • Подача охлаждающей жидкости в зону резки,
    • Автоматическая система смазки направляющих упрощает управление обслуживанием машины,
    • Защита шкафа,
    • Шкаф с электрическими компонентами, степень защиты IP54.

    КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

    ОПЦИИ

    Дополнительные характеристики:

    Производитель MetalTec
    Модель ТС 50х650
    Расстояние между центрами, мм 620
    Максимальный диаметр обработки над станиной, мм 500
    Максимальный диаметр обработки над суппортом, мм 230
    Тип станины Наклонная
    Максимальные обороты, об/мин 4000
    Проходное отверстие шпинделя, мм 51
    Торец шпинделя A2-6
    Диаметр патрона, мм 200
    Ход по оси Х, мм 270
    Ход по оси Z, мм 550
    Ускоренное перемещение по осям X / Z, м/мин 20 / 20
    Тип 12-ти позиционная револьверная голова
    Количество инструмента 12
    Размер инструмента, мм 25 x 25
    Тип Гидравлическая
    Максимальное перемещение 80
    Конус MT5
    Мощность двигателя, кВт 11/15
    Насос СОЖ, Вт 370
    Длина 2800
    Ширина 1800
    Высота 1800
    Вес, кг 3100

MetalTec ТС 50x650 - токарный станок ЧПУ с наклонной станиной

    Контакты
    Страна
    Россия
    Город
    Москва
    Производитель
    МИНПРОМТОРГ
    Категория объявления
    Предложение
    Категория оборудования
    Состояние товара
    новое
    Наличие товара
    в наличии
    Стоимость
    от 4 872 428 ₽
    Название организации:
    МИНПРОМТОРГ
    Aдрес:
    Пресненская набережная, 10
    Контактное лицо
    Тухачевский Борис Михайлович
    Контактный номер телефона
    +7 (495) 023-09-99

    КАБИНЕТНОЕ ОГРАЖДЕНИЕ

    Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

    Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

    Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.


    ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ

    Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

    Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм


    12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

    Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти и 8-ми позиционной.

    Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм.


    ПРИВОДНАЯ СИСТЕМА SIEMENS

    Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

    Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.


    НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА

    Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

    Для снятия напряжения станины проходят термообработку.

    Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

    В стандартной комплектации станок оборудован виброопорами.


    НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN (ТАЙВАНЬ)

    Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

    Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.


    ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ

    Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

    Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.


    ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ

    Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

    Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.

    Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z - Siemens (Германия).

    Контакторы - Sсhneider (Франция).


    ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

    Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ.

    Необходимое решение для высокопроизводительного использования станка.


    ДЕТАЛЕУЛОВИТЕЛЬ

    ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW

    Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:

    • Вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.
    • Автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.

    Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.


    ПОДАЧА СОЖ ВЫСОКОГО ДАВЛЕНИЯ 20 БАР

    Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением (до 20 бар).

    Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

    Длина 3000
    Ширина 2000
    Высота 2000
    Вес, кг 3400
