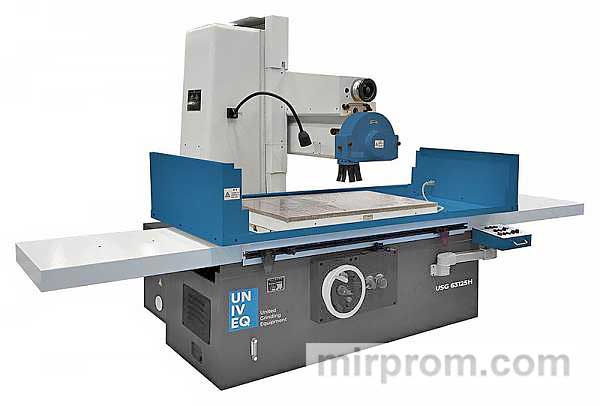

Плоскошлифовальный станок UNIVEQ USG63125H

Отличительные особенности

Назначение:

Станки предназначены для шлифовки плоских и боковых поверхностей деталей из стали, чугуна, цветных металлов, закрепленных на зеркале стола, магнитной пластине или в приспособлении.

Машины отличаются высокой жесткостью и надежностью, повышенной точностью обработки, низким уровнем шума, простотой в эксплуатации и обслуживании.

Область применения: *

Станки данной серии применяются на предприятиях со средним и мелким производством деталей, для инструментального производства, для предприятий, оказывающих услуги по шлифованию (слесарные цеха, сервисные центры по заточке инструмента, автосервисы и др.).

Контрольно-измерительные приборы
Контрольно-измерительные приборы
Aerospace
* Выполните машину для любой задачи клиента!

Схема обработки:

Шлифование поверхности

Конструктивные особенности:

• Чугунный массивный литой слой
• Магнитная пластина
• Колонна шлифовального агрегата
• Панель управления
• Система подачи теплоносителя
• Защитные кожухи
• Бак хладагента

Обеспечивает необходимую жесткость, виброустойчивость и надежность машины в процессе эксплуатации, что обеспечивает постоянство показателей точности в течение всего срока службы машины.

Из-за большого веса машины для ее установки не требуется специального фундамента.

Вес машины более 3 тонн (3500 кг).

Устанавливается на рабочий стол, который перемещается по направляющим скольжения с помощью гидропривода.

Одна (задняя) направляющая V-образная, другая (передняя) - плоская.

Постоянная подача смазки предотвращает прилипание стола и предотвращает рывки во время продольного хода стола.

Изготовлен из высококачественного чугуна.

Опора шлифовального агрегата перемещается (подъем/опускание) с помощью винтово-гаечной передачи с предварительно регулируемым натяжением по направляющим скольжения.

Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет проводить шлифование даже при значительном удалении.

Шлифовальный агрегат имеет поперечное перемещение по направляющим скольжения.

Сидит на подвижном блоке на поворотном кронштейне, что делает процесс управления машиной более удобным, так как позволяет регулировать нужное положение консоли под определенным углом.

Позволяет увеличить съем металла в процессе эксплуатации, сокращая время шлифования заготовки, предотвращает попадание стружки и абразива в подвижные элементы станка, предотвращает загрузку и износ шлифовального круга, тем самым увеличивая его ресурс.

Бак для охлаждающей жидкости изготовлен из стали и размещен вне машины, что позволяет легко и трудоемко заменять отработанную охлаждающую жидкость.

Стандартный бак хладагента оснащен комбинированными (магнит + бумага) системами фильтрации.

Располагаясь слева и справа от рабочего стола, обеспечьте:

• сохранность обслуживающего персонала от абразивного и металлического выхода из зоны шлифования и попадания охлаждающей жидкости на чувствительные органы (глаза, горло, кожу лица и рук).
• чистота и безопасность рабочего места
• Сокращение времени технического обслуживания оборудования.

Изготовлен из стали и размещен вне машины, что позволяет легко и трудоемко заменять отработанный хладагент.

Стандартный бак для охлаждающей жидкости оснащен комбинированной (магнит + бумага) системой фильтрации.

Комплект поставки:

1. Соленоидная пластина - 1 шт.
2. Шлифовальный круг - 1 шт.
3. Устройства для правки шлифовальных кругов - 1 шт.
4. Фланец шлифовального круга - 1 шт.
5. Оправка для балансировочного устройства - 1 шт.
6. Балансировочное устройство - 1 шт.
7. Комбинированная система фильтрации теплоносителя (магнитный + бумажный фильтр) - 1 шт.
8. Опоры для выравнивания станка - 5 шт.
9. Стандартный набор инструментов для технического обслуживания станков - 1 комплект
10. Руководство по эксплуатации на русском языке - 1 комплект

Перемещение по осям:

1. Горизонтальное продольное перемещение/ход рабочего стола с электронной магнитной пластиной (ось X - автоматическая с помощью гидропривода).
2. Горизонтальное поперечное перемещение опоры шлифовального агрегата (ось Z - автоматическая с помощью электропривода).
3. Вертикальное быстрое перемещение опорного шлифовального агрегата (ось Y - автоматический по электроприводу). Точное перемещение по оси Y при помощи передачи маховик и винт-гайка.

Особенности машины UNIVEQ USG63125H:

• Продольная подача стола и боковое перемещение шлифовального агрегата являются бесступенчатыми с гидравлическим приводом.
• Вертикальная подача шлифовальной головки - ручная, с ускоренным механизмом переключения хода, который резко сокращает рабочую силу и повышает производительность.
• Поверхность направляющих рабочего стола покрыта специальным полимерным покрытием, что повышает их износостойкость и снижает энергопотребление станка из-за небольшого коэффициента трения.
• Направляющие поперечного перемещения шлифовальной головки также покрыты политетрафторэтиленовым покрытием, что обеспечивает высокую чувствительность движений.
