ОБЩАЯ ХАРАКТЕРИСТИКА

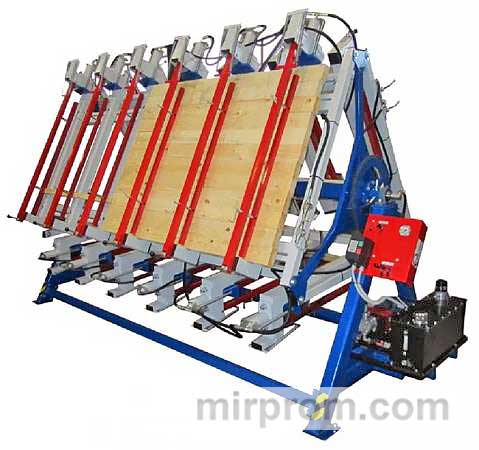

Пресс оснащен сварной станиной, в которой размещены подшипники для вращения ротора с тремя рабочими зонами. Вращение ротора осуществляется посредством гидропривода, после чего он фиксируется в рабочем положении посредством пульта управления.
Рабочий стол представляет собой рамную конструкцию, оснащенную гидравлическими прессовальными агрегатами. Каждый блок на столе может быть установлен независимо от других и имеет индивидуальные настройки. Усилие сжатия узлов прессования обеспечивается гидроцилиндрами, регулировка которого осуществляется по манометру с пульта управления. Давление в системе регулируется посредством перепускного клапана. Гидроцилиндры на каждом рабочем столе разделены на две группы управления, что позволяет одновременно изготавливать две платы различной длины.
Усилие сжатия может быть отрегулировано как на всех прессующих узлах одновременно, так и отдельно. Выбранное давление фиксируется вручную с помощью шарового крана. Обратный ход цилиндров осуществляется за счет возвратных пружинных механизмов. Прижимная выравнивающая планка закреплена на раме посредством замка в виде рычага с эксцентриком и регулируется по толщине заготовки с помощью двух винтовых механизмов. При открывании замка брус поднимается вверх пружинным механизмом, обеспечивая доступ для укладки заготовок или снятия готового щита.
Основные технические характеристики:
-
Размер рабочего стола: 4000 х 1250 мм
-
Толщина склеиваемого щита: 15-50 мм (30-100 мм)
-
Количество гидроцилиндров на рабочем столе: 8 шт.
-
Усилие прессования одного цилиндра: 2000 кг (3100 кг)
