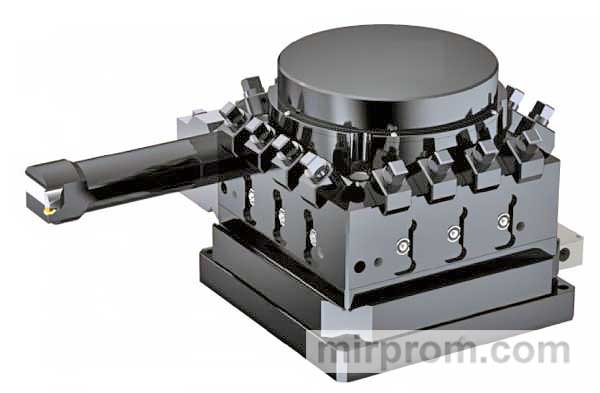

Электромеханическая турель модели AK27400x4D, соответствующая стандарту DIN 69881.
Технические характеристики:
-
Номинальный размер резцедержателя согласно стандарту DIN 69881: 140 мм.
-
Количество позиций инструментального диска: 4.
-
Направление вращения инструментального диска: слева.
-
Номинальные размеры инструментального диска: 400x400 мм.
-
Время вращения инструментального диска на 90 градусов: 8,5 секунд.
-
Повторяемость позиционирования: 0,005 мм.
-
Номинальная высота от основания до оси инструментальной призмы: не менее 146 мм (с использованием проставки — 196 мм).
-
Максимальная частота вращения инструментального диска: 5 оборотов в минуту.
-
Масса турели: 430 кг.
-
Максимальный момент от касательной силы (касательная сила Pz): 7500 Н·м.
-
Максимальный момент от радиальной силы (радиальная сила Py): 4000 Н·м.
-
Привод поворота, зажима и расцепления: электродвигатель (напряжение 440 В, частота 60 Гц, мощность 1,6 кВт).
-
Наличие каналов для подвода охлаждающей жидкости через инструмент.
-
Инструментальная призма, закаленная в соответствии с требованиями стандарта DIN 69881.
-
Возможность установки борштангов диаметром до 100 мм в стандартные инструментальные держатели, включая резцы толщиной 40 мм, сверла с хвостовиком диаметром 50 мм (примеры державок представлены на фото) и другие инструменты.
Описание: Данная электромеханическая турель может служить заменой держателям инструментов серий BARUFFALDI TAB и Duplomatic TRM-S. В отличие от них, турель AK27 не требует использования гидравлической системы для зажима и разжима инструмента.
Турель может быть установлена на токарные станки моделей 1P756DF3, 165-1N65F3, 1M65F3, 16R40F3, RT755F3, RT117F3 и другие.
Тип комплектующего: державка.
