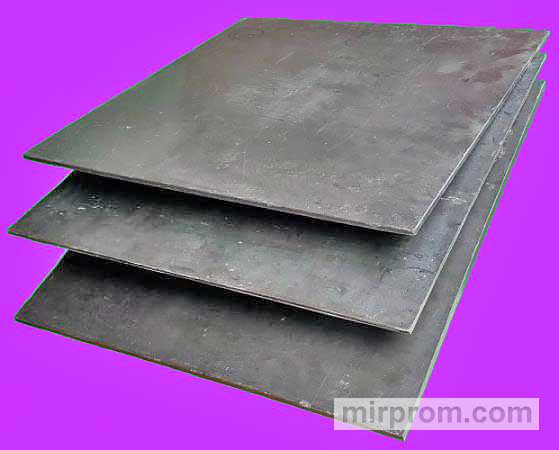

Лист ретинакса и фрикционные пластины ретинакс
Фрикционные пластины и листы ретинакс, соответствующие ГОСТ 10851-94, предназначены для использования в качестве фрикционных вставок, секторов, накладок, дисков и тельферов. Ретинакс – это термостойкий фрикционный материал, представляющий собой комплексную асбосмолярную композицию, изготовленную методом горячего прессования. В состав ретинакса входят асбест, фенолформальдегидная смола и другие компоненты.
Характеристики ретинакса
Ретинакс обладает высокими фрикционными характеристиками, что позволяет использовать его в узлах трения с большими нагрузками и высокими температурами. Коэффициент трения ретинакса без смазки составляет 0,32, что обеспечивает эффективное торможение при скоростях скольжения до 30-40 м/с и температурах поверхности трения до 700-1200 °C.
Состав и структура
Ретинакс содержит 25% фенолформальдегидной смолы, 40% асбеста, 35% барита и латунных кусков, а также пластификатор. Связующим элементом ретинакса является модифицированная канифольформальдегидная смола, а наполнителями – барит, асбест и, в особо тяжёлых условиях эксплуатации, латунь (латунная проволока, увеличивающая прочность и износостойкость). В состав ретинакса также вводятся противоизносные добавки.
Нагрев рабочей поверхности ретинакса способствует образованию работоспособного поверхностного слоя с малым износом. Добавление латуни в состав ретинакса повышает его термостойкость, так как латунная проволока, размягчаясь при нагревании, заменяет выгорающее связующее и поглощает часть тепла. Размягчённая латунь вместе с продуктами разложения смолы и барита образует промежуточный слой, отделяющий глубокие слои фрикционного материала от металлического элемента пары и выполняющий роль смазочного материала.
Условия эксплуатации
Изделия из ретинакса могут эксплуатироваться при температурах до 1100 °C и давлениях 15-30 кгс/см². Не рекомендуется использовать ретинакс при температурах от 0 до 300 °C, скоростях скольжения от 0 до 5 м/с и давлениях от 0 до 8 кгс/см², так как в этих условиях его износостойкость значительно снижается.
Ретинаксовые изделия работоспособны в условиях умеренного, тропического и холодного климата. Коэффициент трения ретинакса резко уменьшается при температуре 180 °C, стабилизируется в диапазоне 200-350 °C и увеличивается при длительном нагреве без заметного снижения износостойкости.
Сорта и размеры
Ретинакс доступен в двух сортах: FK-24A и FK-16L, соответствующих ГОСТ 10851-94, а также по техническим условиям (ТУ). Листы ретинакса изготавливаются в размерах 300х300 мм, 460х400 мм и 400х140 мм, толщиной от 4 до 55 мм.
