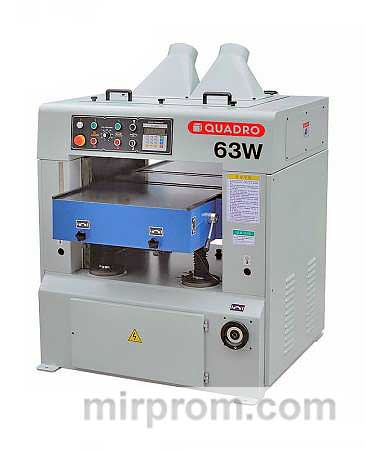

Технические характеристики и особенности строгального станка
Назначение и область применения
Строгальный станок предназначен для продольного одностороннего строгания плоских деревянных заготовок до заданного размера по толщине. Он широко используется на предприятиях и в цехах, занимающихся производством столярно-строительных изделий, клееных плит, мебели и других видов деревообработки.
Конструктивные особенности
-
Ножевой вал:
-
Имеет спиральную конструкцию, состоящую из шести спиралей, каждая из которых содержит 26 твердосплавных ножей.
-
Обеспечивает плавный ввод ножей в материал, предотвращая взрывы заготовки и улучшая качество обработанной поверхности.
-
-
Подающий валок:
-
Секционный тип подачи позволяет одновременно обрабатывать несколько заготовок различной толщины, что значительно повышает производительность.
-
Когтевая защита предотвращает обратный выброс материала.
-
-
Рабочий стол:
-
Изготовлен из чугуна и оснащен двумя приводными роликами, обеспечивающими легкое скольжение заготовки.
-
Стол закреплен на четырех винтовых опорах, которые гарантируют его параллельность и исключают перекос.
-
-
Панель управления:
-
Оснащена программатором, кнопками включения/выключения, электрическим домкратом для подъема/опускания стола, регулятором скорости подачи и системой электронной индикации положения стола.
-
Программист позволяет автоматически задавать толщину обработки с точностью до 0,1 мм.
-
-
Подъем стола:
-
Подъем и опускание стола осуществляются с помощью отдельного электродвигателя или маховика, расположенного на передней панели.
-
Жесткая фиксация стола предотвращает его смещение.
-
-
Направляющие таблицы:
-
Перемещаются по четырем массивным направляющим, что исключает перекосы.
-
-
Секционные зажимы:
-
Перед ножевым валом заготовка прижимается к столу подпружиненными секционными зажимами-стружколомателями, которые регулируются в зависимости от обрабатываемого материала.
-
-
Приводные ролики в столе:
-
Имеют удобную настройку по высоте с передней панели, позволяя адаптировать станок под различные материалы.
-
Приводятся в движение от двигателя подачи через массивную цепь.
-
-
Верхняя крышка:
-
Шарнирная конструкция обеспечивает легкий доступ к ножевому валу, например, при замене ножей.
-
При открытой крышке срабатывает концевой выключатель, исключающий возможность включения станка.
-
-
Электрический шкаф:
-
Имеет удобный доступ с передней панели и дополнительно защищен от пыли и грязи уплотнительной резиной.
-
Используется надежная европейская электрическая система, включая компоненты от Schneider Electric.
-
Технические параметры
-
Размеры рабочего стола: 1200 мм (ширина) х 630 мм (длина).
-
Разнотолщинность при обработке нескольких заготовок: 3 мм.
-
Ширина обработки: 630 мм.
-
Толщина обработки: от 3 до 300 мм.
-
Минимальная длина обработки: 300 мм.
-
Максимальная толщина снимаемого слоя: 8 мм.
-
Количество ножей: 156 шт.
-
Скорость подачи заготовки: от 5 до 18 м/мин.
-
Диаметр ножевого вала: 125 мм.
-
Мощность ножевого вала: 7,5 кВт.
-
Мощность подачи: 1,5 кВт.
-
Мощность привода подъема/опускания рабочего стола: 0,37 кВт.
-
Количество роликов на столе: 2 шт.
-
Установленная мощность: 9,37 кВт.
-
Частота вращения ножевого вала: 5000 об/мин.
-
Диаметр патрубка аспирации: 2 х 150 мм.
-
Количество электродвигателей: 3 шт.
-
Количество обрабатываемых сторон: 1.
-
Тип ножевого вала: спиральный (кукуруза).
-
Длина: 1150 мм.
-
Ширина: 1300 мм.
-
Высота: 1520 мм.
-
Вес: 1250 кг.
