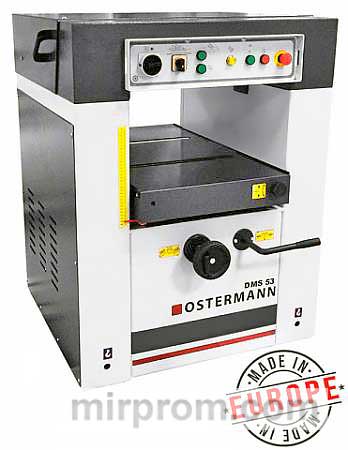

Рейсмусовый станок OSTERMANN DMS 53

Назначение и область применения

Оборудование предназначено для обработки плоских деревянных заготовок, обеспечивая строгую точность размеров по толщине. Оно применяется на предприятиях и в цехах, специализирующихся на производстве столярно-строительных изделий, клеёных плит, мебели и других деревообрабатывающих продуктов.

Конструктивные особенности

1. Ножевой вал и подающие ролики:

   • Установлены в литой верхней части станка.

   • Обеспечивают минимизацию вибраций и увеличенный срок службы оборудования.

2. Подающий валик:

   • Оснащён рифлёным сплошным валиком с спиральным расположением насечек.

   • Обеспечивает плавное вхождение в материал и предотвращает проскальзывание.

   • Клешни защищают заготовку от выталкивания.

3. Рабочий стол:

   • Изготовлен из чугуна, оснащён двумя роликами для лёгкого скольжения заготовки.

   • Централизованно закреплён на массивной опоре диаметром 200 мм для предотвращения перекосов.

4. Панель управления:

   • Включает кнопки включения/выключения, подъём/опускание рабочего стола, переключатель скорости подачи и аварийный останов.

   • Панель легко снимается для доступа к электрическим компонентам.

5. Система подъёма стола:

   • Реализована с использованием отдельного электродвигателя и ручного маховика.

   • Регулируется с точностью до 0,3 мм.

   • Фиксация стола осуществляется с помощью рычага.

6. Линейка:

   • Используется для регулировки толщины обработки.

   • Опционально доступна цифровая индикация положения стола с точностью до 0,1 мм.

7. Верхняя крышка:

   • Шарнирная конструкция обеспечивает доступ к ножевому валу.

   • При открытой крышке активируется концевой выключатель, предотвращающий запуск станка.

8. Подающие ролики:

   • Приводятся в движение отдельным двигателем через редуктор и цепь.

   • Натяжение приводного ремня осуществляется с задней стороны машины.

9. Аспирационная система:

   • Обеспечивает удаление стружки через вытяжную воронку диаметром 160 мм.

10. Аварийный выключатель:

    • Устанавливается на задней стороне оборудования в соответствии с требованиями стандарта CE.

Дополнительные характеристики

• Приводной вал SOFT-FORCE:

  • Увеличивает эффективность обработки.

• Лопастной вал TERSA:

  • Обеспечивает дополнительную функциональность.

Технические параметры

• Производитель: OSTERMANN.

• Размеры рабочего стола: 530 х 950 мм.

• Разнотолщинность при обработке нескольких заготовок: не указана.

• Ширина обработки: 530 мм.

• Толщина обработки: от 3 до 300 мм.

• Минимальная длина обработки: 400 мм.

• Максимальная толщина снимаемого слоя: 8 мм.

• Количество ножей: 4.

• Скорость подачи заготовки: 8 / 16 м/мин.

• Диаметр ножевого вала: 125 мм.

• Мощность ножевого вала: 5,5 кВт.

• Мощность подачи: 1,1 кВт.

• Мощность привода подъёма/опускания рабочего стола: 0,25 кВт.

• Количество роликов на столе: 2.

• Установленная мощность: 6,85 кВт.

• Частота вращения ножевого вала: 5000 об/мин.

• Диаметр патрубка аспирации: 160 мм.

• Количество электродвигателей: 3.

• Количество обрабатываемых сторон: 1.

• Тип ножевого вала: стандартный (4 ножа).

• Габаритные размеры: 1120 х 950 х 1200 мм.

• Вес: 680 кг.
