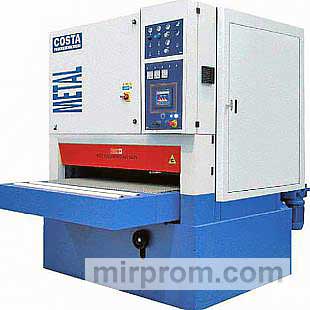

Станок для снятия заусенцев, грата, окалины, полировки и шлифовки Costa Levigatrici MD4

Универсальные станки для удаления грата, заусенцев, шлифовки и полировки поверхности черных и цветных металлов. Станки этой серии комплектуются жестким или плавающим рабочим столом шириной 1150 мм. Различные комбинации рабочих модулей позволяют создать персональную " рабочее место " для выполнения всех необходимых операций за один проход детали через станок. Прочная конструкция рамы и рабочего стола, оснащенного новейшей механикой и электроникой, делает их универсальными в области удаления заусенцев, шлифования и полировки поверхностей заготовок.

ПРИМЕНЕНИЕ:

Машины Costa - отличное решение для заводов, цехов, научно-исследовательских организаций и промышленных предприятий, где существует потребность в единичном или серийном производстве инструмента, элементы и узлы машин, детали для общего машиностроения, автомобилестроения, и т.д.

Жесткое усиленное основание

Прямоугольное исполнение Фасонные стальные элементы для повышенной жесткости.

Двойные прижимные ролики

Зажимные устройства предназначены для удержания заготовок на ленте подачи; расположены спереди и сзади каждого рабочего блока; Независимое регулирование давления для каждого узла.

Система подачи заготовок

Система подачи - Жесткий подающий стол, верхняя пластина изготовлена из износостойкой стали, поверхность очищена для высокоточного процесса.

Вакуумный зажим

Вакуумная установка

Конвейерная лента

Специальная масло-/термостойкая резиновая конвейерная лента.

Приемный стол

Приемный стол с неприводными роликами, резиновый с покрытием на задней стороне машины.

Система очистки воздуха

Для эффективной очистки абразивной ленты система активируется только при обработке заготовки.

Электромеханическая панель

Интуитивно понятная панель управления, оснащенная светодиодным индикатором для аварийной и аварийной сигнализации.

Применимые операционные модули

Цилиндрический рабочий модуль с абразивной лентой

Используется для удаления заусенцев, шлифования/полировки поверхности заготовки тонкой абразивной лентой. Модуль оснащен пневматической системой Grit-Set Шестипозиционного револьверного типа для быстрой компенсации перепадов толщины в различных типах абразивных лент.

Модуль продольной шлифовки щеток

Рабочий модуль &Oslo; 180 мм с ручной регулировкой высоты, механическим отсчетом толщины и поперечным колебанием щетки. В зависимости от производственных требований используются различные модули шлифования щеток для MD4 COSTA:

• Стальные продольные щетки служат для удаления ржавчины, с поверхности заготовок, удаления окалины и очистки деталей.
• Для удаления заусенцев и продольной волнистости поверхности металла (в зависимости от размера зерен и износа) применяются также специальные стальные щеточные головки.
• Scotch Brite ™ может использоваться для удаления заусенцев с мягких металлов (алюминий, медь и др.) или отделки поверхности (аналогично шлифовке/полировке) для достижения однородной поверхности с низкой шероховатостью.

Вертикальные щетки - модуль XVS

Состоит из ряда стандартных вертикальных шлифовальных щеток, вращающихся с высокой скоростью (с приводом инвертора) и колеблющихся в поперечном направлении с регулируемой частотой колебаний. Маневренность шлифовальных щеток обеспечивает отличное удаление заусенцев как заготовок низкого качества поверхности, так и заготовок с пластиковым покрытием. Устройство XVS используется для серии операций обработки боковой поверхности и кромок заготовки при удалении заусенцев, очистки окалины с торцов заготовок и закругления кромок. Сочетание вращающихся шлифовальных головок с высокочастотными колебательными движениями гарантирует высокое качество отделки всего одним модулем.Зажимные валы рядом с XVS обеспечивают одинаковое качество и эффективность даже для небольших заготовок

STANDARD:

• Рама станка
• Прижимные устройства
• Цилиндрический модуль с абразивной лентой;
• Цилиндр;
• Щетки продольные;
• Scotch Brite Brush ™;
• вертикальные щетки XVS;
• Вакуумная установка
• Таблица загрузки
• Приемная таблица
• Пневматический блок
• Электромонтаж;
• Электромеханический пульт управления
• Руководство по эксплуатации на английском языке.

"
