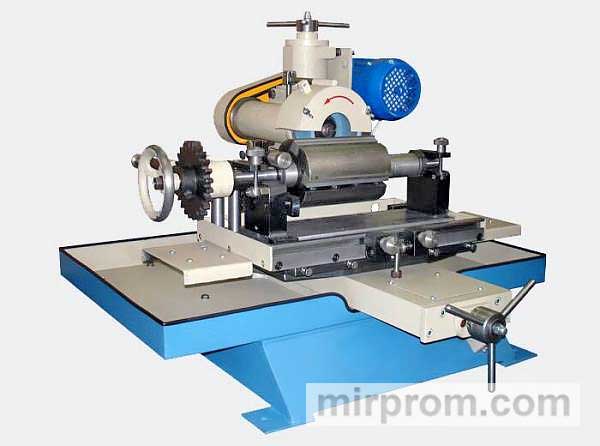

Универсальный шлифовальный станок ZS-26 предназначен для подготовки инструмента к операциям фрезерования, а также для выполнения строгальных и шипорезных работ. Он предназначен для заточки резцов из древесностружечных материалов с прямой режущей кромкой в ножевой головке. Это обеспечивает высокую точность заточки с радиальным биением не более 0,015 мм.
Станок может использоваться для заточки цельнометаллических фрез с обратной засыпкой, фрез с твердосплавными пластинами и фрез из высокоскоростной стали.
Конструкция шлифовального станка включает подставку, представляющую собой жесткую сварную раму. На тумбе установлены подъемный механизм, шпиндель с электродвигателем, суппорт и стол с устройством для закрепления заточенного инструмента (ножевые головки или резцы).
Корпус станка перемещается вверх и вниз по вертикальной стойке, установленной на основании, с помощью передачи винт-гайка. На корпусе размещены шпиндель и электродвигатель привода шлифовального круга. Шлифовальное колесо вращается в шарикоподшипниках от электродвигателя через двухступенчатую клиноременную передачу. Опора станка перемещается по направляющим типа «ласточкин хвост» с помощью передачи винт-гайка, обеспечивая одну степень свободы — перемещение поперек оси затачиваемого инструмента. Стол закреплен на опоре станка и перемещается в призматических направляющих по роликам, расположенным крестообразно, что обеспечивает высокую точность и жесткость движения, с одной степенью свободы — перемещение вдоль оси затачиваемого инструмента.
Для блокировки или ограничения хода стола предусмотрены регулируемые подпружиненные упоры. На столе установлено устройство для закрепления заточенного инструмента (ножевые головки или резцы), который насаживается на оправку, установленную на двух призматических опорах. На левой призматической опоре расположены алмазный карандаш для правки шлифовального круга и упор для базирования ножа ножевой головки.
Заточка ножевой головки
Для выполнения данного вида заточки используется шлифовальный круг типа «чашечка» (6.125х63х32 25А 25SM1 7 5 К8 35м/с Б2 ГОСТ 2424-83). Перед заточкой шлифовальный круг подвергается правке алмазным карандашом, установленным на левой стойке, для устранения концевого биения.
Ножевая головка устанавливается непосредственно на оправку без использования переходных втулок для предотвращения дополнительного радиального биения. Оправка с ножевой головкой закреплена на двух призматических опорах и базируется передней гранью ножа. Упор регулируется по высоте в зависимости от угла заточки и вперед-назад в зависимости от диаметра ножевой головки. Заточка ножевой головки осуществляется перемещением стола влево-вправо относительно шлифовального круга, обеспечивая постоянный контакт ножа с упором. Для заточки следующего ножа стол перемещается в крайнее левое положение, а ножевая головка поворачивается до касания упором. Величина съема металла регулируется маховиком, расположенным в передней части суппорта.
Заточка резцов с обратной засыпкой на передней поверхности
Для выполнения данного вида заточки используется шлифовальный круг типа «пластина» (12.150х16х32 25А 25SM1 7 5 К8 35м/с Б2 ГОСТ 2424-83). Засыпной резец устанавливается на оправку с делительным механизмом (допускается установка резца через переходные втулки). Оправка с режущим инструментом закреплена в призматических опорах. Передняя плоскость зуба фрезы подводится к шлифовальному кругу, а угол наклона резца регулируется с помощью специальных винтов. Зуб фрезы разделяется с помощью делительного механизма путем вывода фиксатора из зацепления и поворота фрезы на следующий зуб.
Заточка зуба фрезы осуществляется перемещением стола влево и вправо относительно шлифовального круга. Для заточки следующего зуба резца фиксатор делительного круга выводится из зацепления, и фреза поворачивается на следующий зуб, который выводится в плоскость шлифовального круга. Величина съема металла регулируется маховиком, расположенным в передней части суппорта.
Заточка острых резцов на передней и задней гранях
Для выполнения данного вида заточки может быть использовано алмазное колесо (2725-0045 ГОСТ 16176-82). Процесс заточки острых резцов аналогичен процессу заточки других инструментов, с отличием в установке шлифовального круга относительно задней грани режущего элемента.
Технические характеристики
-
Производитель: Беларусь (МТЗ)
-
Масса: 230 кг
-
Габаритные размеры: 840 х 550 х 700 мм
-
Потребляемая мощность: 1,1 кВт
-
Частота вращения: 3811 об/мин
-
Диаметры затачиваемых сверл: до 180 мм
