Отличительные особенности
НАЗНАЧЕНИЕ:
Станок выполняет следующие операции: автоматическая подача прутка, точный конец прутка в размер, фрезерование стакана, сверление отверстий под нагели, концевая фрезеровка под окна (двери). Все операции выполняются автоматически. Производство Италия.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Машина используется в качестве автономного технологического блока для стеновых стержневых деталей большого сечения на предприятиях средней мощности. На станке выполняются следующие операции: автоматическая подача бруса, точный конец бруса в размер, фрезерование стакана, сверление отверстий под нагели, концевая фрезеровка под окна (двери). Все операции выполняются автоматически.
СХЕМЫ ОБРАБОТКИ:
ХАРАКТЕРИСТИКИ:
ПРОИЗВОДИМЫЕ ПРОДУКТЫ:СТАНДАРТ:
Подача системы в заготовку, 4 узла: торцевая поверхность, торцевая прорезь, чашка, дрель.
ДОПОЛНИТЕЛЬНО:
- Электронное позиционирование высоты горизонтальных и вертикальных резцов с помощью бесщеточного двигателя, управляемого устройством программирования или на основе данных, введенных программным обеспечением.
- Электронное позиционирование высоты бурильной установки с помощью бесщеточного двигателя и управляемое с помощью устройства программирования или на основе данных, вводимых программным обеспечением.
- Электронное позиционирование высоты торцевой фрезы с помощью бесщеточного двигателя и управляемое с помощью программирующего устройства или на основе данных, добавляемых программным обеспечением.
- Максимальное сечение заготовки может быть увеличено,
- комплект режущего инструмента,
- аспирация,
- компрессор,
| Производитель | Stromab |
| Диаметр устанавливаемой пилы, мм | 800 |
| Мощность пильного узла, кВт | 9,2 |
| Посадочный диаметр пилы, мм | 30 |
| Мощность двигателя, кВт | 4 |
| Максимальный диаметр инструмента, мм | 230 |
| Диаметр шпинделя, мм | 30 |
| Вертикальное перемещение агрегата (вручную), мм | 150 |
| Мощность фрез, кВт | 4 x 7,5 |
| Диаметр шпинделей фрез, мм | 40 |
| Длинна шпинделей, мм | 200 |
| Рабочее движение узлов: | Пневматическое с регулируемым стабилизатором скорости |
| Макс.диаметр инструмента для горизонтальной группы фрез, мм | 200 |
| Макс.диаметр инструмента для вертикальной группы фрез, мм | 250 |
| Частота вращения вертикальной группы фрез, об/мин | 4640 |
| Частота вращения горизонтальной группы фрез, об/мин | 5930 |
| Глубина сверления, мм | До 275 |
| Диаметры сверла, мм | До 35 |

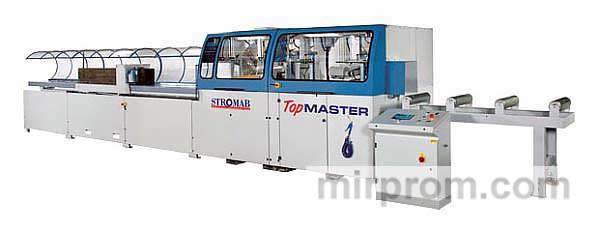

Станок с ЧПУ для обработки строительного бруса Stromab TopMaster
Контакты
Технические характеристики
|
|
|
|
|
Пильный узел Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. Два ручных безопасных пускателя. |
|
|
Узел фрезерования торцевого паза. Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома. |
|
|
Фрезерные группыснабжены защитными кожухами. Регулировка расстояния между валами фрез вручную при помощи механических счётчиков. Два пневматических прижима для фиксирования заготовки. Перемещение фрезерного инструмента осуществляется гидропневматическим цилиндром. |
|
|
Электронная защита электродвигателей. Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка. Мощные пневматические прижимы заготовок исключают смещение детали в процессе фрезерования. |
|
|
Сверлильный узел Предназначен для точного сверления вертикальных отверстий в деталях из стенового бруса. Расположение узла - горизонтальное. Один пневматический прижимной цилиндр. |
