Особенности
НАЗНАЧЕНИЕ:
Станки для резки шипов предназначены для торцования, фрезерования шипов и нанесения клея на концы коротких и длинных прутков и ламелей длиной от 150 мм до 1000 мм.
Расположение шпилек относительно образования склеиваемых заготовок может быть горизонтальным и вертикальным:
FEED:
ПРИМЕНЕНИЕ:
предприятия по производству клееного мебельного картона, клееного строительного бруса, клееного оконного бруса, дверей, кроваток, двутавров, формованных изделий: сращивание автомобиля, имитация бруса, наличника, поручней, напольных досок и других изделий, где необходимо получить сращиваемую заготовку заданного размера.
ПОЛУЧЕННЫЕ ПРОДУКТЫ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| Производитель | Beaver |
| Макс. толщина заготовки (высота пакета), мм | 150 |
| Мин. толщина заготовки (высота пакета), мм | 20 |
| Ширина рабочего стола (ширина пакета), мм | 350 |
| Рабочий стол, мм | 500 х 650 |
| Мин. длина ламели, мм | 150 |
| Макс. длина ламели, мм | 1000 |
| Посадочный диаметр шипорезных шпинделей, мм | 50 |
| Диаметр наружный фрез, мм | 160 |
| Частота вращения шипорезных шпинделей, об/мин | 6750 |
| Посадочный диаметр торцовочного шпинделя, мм | 30 |
| Диаметр наружный пилы, мм | 250 |
| Частота вращения торцовочного шпинделя , мм | 2840 |
| Шипорезный шпиндель, кВт | 11 |
| Торцовочный шпиндель, кВт | 4 |
| Суммарная мощность, кВт | 15 |
| Давление воздуха в пневмосистеме, бар | 6 - 8 |
| Длина, мм | 2100 |
| Ширина, мм | 1650 |
| Высота, мм | 1500 |
| Вес,кг | 900 |

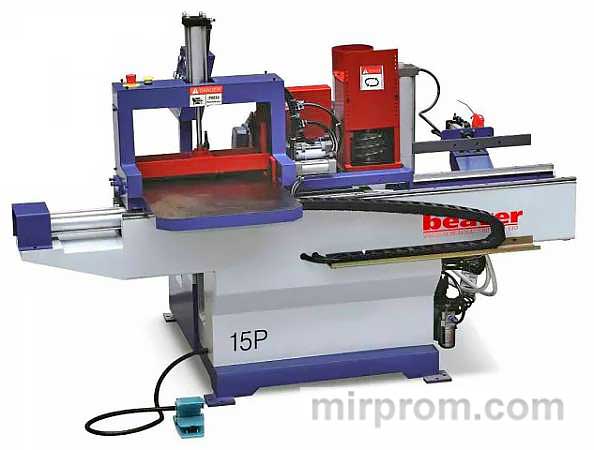

Станок шипорезный Beaver TSK 15P
Контакты
Технические характеристики
| ГОРИЗОНТАЛЬНОЕ | ВЕРТИКАЛЬНОЕ |
| L (подача слева → направо) | R (подача налево ← справа) |
| Торцовка пакета ламелей | Фрезерование шипа и формирование заплечиков |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
|
УВЕЛИЧЕННАЯ МОЩНОСТЬ Фрезерный шпиндель оснащен двигателем мощностью 11 кВт. Это позволяет увеличить производительность и нарезать минишип на твердых породах древесины. |
|
|
ОТДЕЛЬНЫЙ ДВИГАТЕЛЬ ТОРЦОВОЧНОЙ ПИЛЫ Торцовочный шпиндель оснащен собственным двигателем мощностью 4 кВт. |
|
|
ПНЕВМАТИЧЕСКИЙ ТОЛКАТЕЛЬ Станок оснащен мощным пневматическим устройством смещения обработанных заготовок. Благодаря пневмоцилиндру пакет заготовок максимально быстро передается для дальнейшей обработки, что увеличивает производительность. |
|
|
МОЩНЫЕ ПРИЖИМЫ Прижим пакета заготовок к боковой базовой плоскости и к поверхности стола осуществляется двумя мощными пневмоцилиндрами, обеспечивающими надежное базирование заготовок и высокую точность обработки минишипов. |
|
|
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Станок оснащен высокооборотистым фрезерным шпинделем увеличенного диаметра 50 мм, который исключает сколы при обработке пакета заготовок. |
