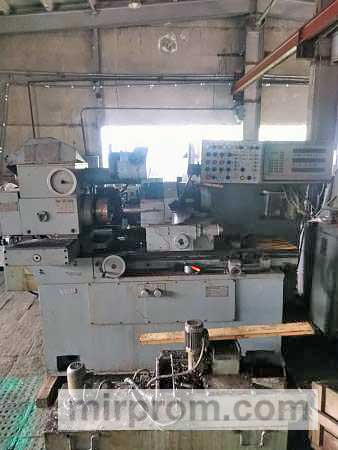

Шлифовальная машина 3M227VF2 1988 года выпуска. Машина в отличном техническом состоянии, комплектность полная.
Технические характеристики:
Станки модели 3M227VF2 предназначены для обработки отверстий и торцовых поверхностей различных деталей, включая втулки, шестерни, фланцы, шкивы, конусы инструментов и шпиндели.
Основные технические параметры:
-
Диаметр шлифовального отверстия: от 20 до 200 мм. При оснащении электрошаблонами (до 5 шт.) максимальный диаметр увеличивается до 200 мм.
-
Максимальная длина шлифования при диаметре шлифовального отверстия не менее 100 мм составляет 200 мм.
-
Максимальный диаметр обрабатываемого изделия: 400 мм.
-
Максимальный диаметр изделия, устанавливаемого в корпус: 250 мм.
-
Максимальный угол поворота головки изделия при обработке конусных отверстий: 45 градусов.
-
Автоматическая подача на диаметр:
-
Быстрый ход (максимальная скорость): 120 мм/мин.
-
Принудительная подача: 1-120 мм/мин.
-
Черновая подача: 0,01-10 мм/мин.
-
Чистовая подача: 0,001-0,1 мм/мин.
-
-
Прерывистая подача на диаметр:
-
Черновая обработка: 0,001-1,0 мм/дв. ход.
-
Чистовая обработка: 0,001-1,0 мм/дв. ход.
-
Точная чистовая обработка: 0,001-0,1 мм/дв. ход.
-
-
Скорость стола:
-
При правке круга: 0,1-2 м/мин.
-
При шлифовании: 1-7 м/мин.
-
При быстром продольном входе и извлечении: 10 м/мин.
-
-
Максимальный ход стола: 560 мм.
-
Скорость шпинделя изделия (бесступенчатое управление): 60-1200 мин-1.
-
Частота вращения шпинделя при шлифовании:
-
С ременным приводом: 5000-28000 мин-1.
-
Электрические шпиндели: 48000-96000 мин-1.
-
-
Частота вращения шпинделя при концевом шлифовании: 5600 мин-1.
-
Полная установленная мощность привода: до 9,23 кВт.
-
Габариты машины в плане с учетом бака гидросистемы, емкости для эмульсии и электрического шкафа:
-
Длина: 3100 мм.
-
Ширина: 2323 мм.
-
-
Масса машины с крепежным оборудованием: 4500 кг.
-
Количество контролируемых координат: 1.
-
Система управления: программируемый логический контроллер Siemens S7-200.
-
Параметры точности обработки:
-
Постоянный диаметр отверстия: 3,0 мкм.
-
Округлость отверстия: до 1,6 мкм.
-
Плоскостность торца: до 4,0 мкм.
-
Шероховатость поверхности:
-
Отверстий: Ra 0,32 мкм.
-
Торцов: Ra 0,63 мкм.
-
-
