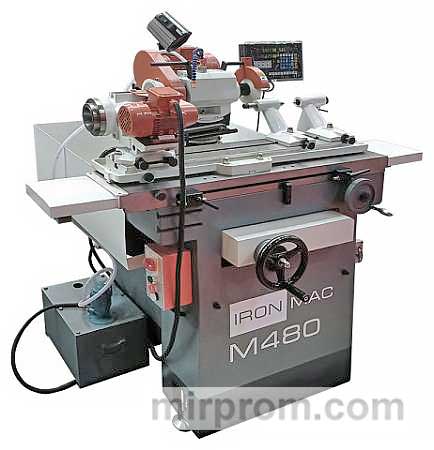

Шлифовальный станок для заточки и отделки режущего инструмента
НАЗНАЧЕНИЕ
Шлифовальный станок разработан для заточки и отделки многозубых режущих инструментов, изготовленных из инструментальных сталей и твёрдых сплавов с диаметром от 25 до 250 мм. Он обеспечивает качественную заточку всех типов осевого режущего инструмента, применяемого в металлообработке, деревообработке и обработке полимерных материалов, включая сопловые фрезы, сборные ножевые головки, различные виды фрез, а также полный ассортимент концевых инструментов (сверла, метчики, развёртки, зенковки и др.).
ОБЛАСТЬ ПРИМЕНЕНИЯ
Данный станок предназначен для использования на металлообрабатывающих производствах, где требуется заточка резцов, свёрл, метчиков, развёрток, зенковок и других концевых инструментов. Также он рекомендуется для центров обслуживания, специализирующихся на заточке режущего инструмента.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Продольный ход рабочего стола: 480 мм
-
Поперечный ход траверсы заточного узла: 225 мм
-
Вертикальный ход заточного узла: 270 мм
-
Поворот заточного узла: 360 градусов
-
Наклон заточного узла: +15 градусов
-
Расстояние от центра шпинделя шлифовального круга до крайнего положения стола: 50–265 мм
-
Вертикальное перемещение вверх осевой линии шлифовального круга относительно осевой линии поддерживающего центра: 200 мм
-
Вертикальное перемещение вниз осевой линии шлифовального круга относительно осевой линии поддерживающего центра: 65 мм
-
Максимальный диаметр обработки: 250 мм
-
Минимальный диаметр цанги: 4 мм
-
Максимальный диаметр цанги: 25 мм
-
Максимальное расстояние между центрами: 700 мм
-
Конус шпинделя: MT5 (NT-50)
-
Размеры рабочей поверхности стола: 135 х 940 мм
-
Частота вращения шлифовального круга: 3010/6010 об/мин
-
Мощность электродвигателя шлифовального круга: 1,1 кВт
-
Габаритные размеры: 1670 х 1200 х 1700 мм
-
Занимаемая площадь: 1500 х 1735 мм
