Особенности
НАЗНАЧЕНИЕ

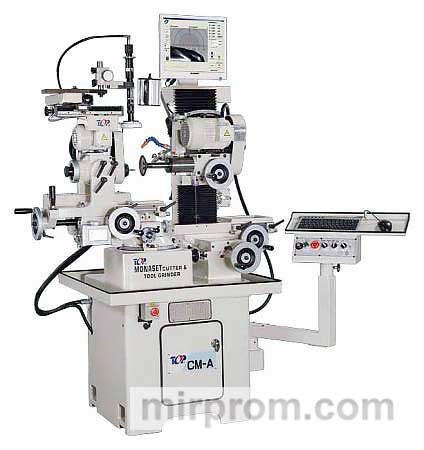

Шлифовальный станок разработан для заточки и финишной обработки многозубых режущих инструментов, изготовленных из инструментальных сталей и твердых сплавов, с диаметром от 32 до 304 мм. Оборудование предназначено для заточки всех типов осевого режущего инструмента, применяемого в металлообработке, деревообработке и обработке полимеров и пластмасс, включая сопловые фрезы, сборные ножевые головки, различные виды фрез и полный ассортимент концевых инструментов, таких как фрезы, сверла, метчики, развертки, зенкеры и другие.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Станок рекомендуется для использования на металлообрабатывающих предприятиях, где он может применяться для заточки резцов, сверл, фрез, метчиков, разверток, зенкеров и других концевых инструментов. Также оборудование подходит для центров обслуживания, занимающихся заточкой режущего инструмента.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Производитель: TOP WORK
-
Максимальный диаметр обрабатываемого инструмента: 304 мм
-
Минимальный диаметр цанги: 1 мм
-
Максимальный диаметр цанги: 32 мм
-
Максимальный угол спирали: 60°
-
Максимальное расстояние между шпинделем и поддерживающим центром: 152 мм
-
Максимальный диаметр шлифовального круга: 100 мм
-
Продольный ход суппорта: 130 мм
-
Смещение хода суппорта: 100 мм
-
Вперед от центра: 50 мм
-
Назад от центра: 50 мм
-
Горизонтальный поворот стола: 210°
-
Вертикальный наклон стола: ± 40°
-
Продольный ход суппорта: 110 мм
-
Вертикальный ход суппорта: 240 мм
-
Поперечный ход суппорта: 170 мм
-
Частота вращения приводной рабочей головки: 370 об/мин
-
Частота вращения шлифовального круга: 4000/6000/8000 об/мин
-
Мощность электродвигателя приводной рабочей головки: 0,186 кВт
-
Мощность электродвигателя шлифовального круга: 0,373 кВт
-
Диагональ монитора LCD: 15 дюймов
-
Кратность фокуса системы телеметрии: 28-180 раз
-
Минимальное значение по шкале: 0,005 мм
-
Габаритные размеры: длина - 2100 мм, ширина - 1150 мм, высота - 2050 мм.
