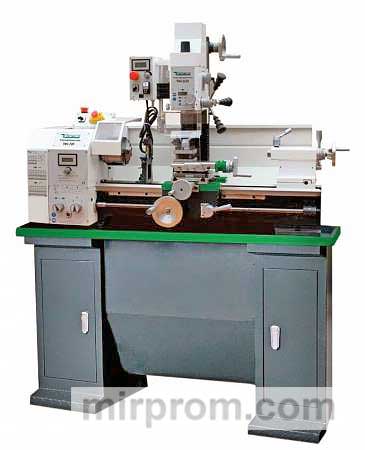

Комбинированный токарно-фрезерный станок предназначен для использования в мелкосерийном производстве, ремонтных мастерских и учебных заведениях, включая школы, техникумы и институты. Данный станок способен выполнять токарную обработку тел вращения, нарезание метрической и дюймовой резьбы, фрезерование и сверление, что позволяет заменить три специализированных станка одним.
Станина изготовлена из серого высококачественного чугуна, а направляющие подвергнуты закалке и шлифовке. Максимальная рабочая длина обработки над станиной составляет 700 мм. Шпиндель прошел процедуру термической обработки, включая закалку и шлифовку, что обеспечивает радиальное биение менее 0,009 мм. Конструкция станка предусматривает легкое и быстрое переключение направления вращения шпинделя в обе стороны. Суппорт оснащен шарикоподшипниками с повышенной грузоподъемностью.
Управление продольными и поперечными подачами осуществляется через рычаг, расположенный на опоре. Двухступенчатая ременная передача обеспечивает стабильную и малошумную работу шпиндельного узла. Резцедержатель рассчитан на четыре позиции. Поперечное смещение головки позволяет обрабатывать длинные конусы. Фрезерная головка оснащена наклоном на 45 градусов в обе стороны. Патрон защищен кожухом с концевым выключателем. В случае нештатной ситуации предусмотрена система аварийного отключения. Рабочая зона оборудована защитным экраном. Станок также оснащен подставкой.
Технические характеристики:
-
Производитель: Беларусь (МТЗ)
-
Масса: 266 кг
-
Габаритные размеры: 1370 x 660 x 1000 мм
-
Потребляемая мощность: 1,1 кВт
-
Максимальная длина заготовки: 700 мм
-
Максимальный диаметр заготовки над станиной: 280 мм
