Отличительные особенности
НАЗНАЧЕНИЕ:
Винтоповоротные станки серии KC предназначены для точения наружной и внутренней поверхностей деталей, таких как тела вращения, со ступенчатым и криволинейным профилем различной сложности. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавеющая сталь), цветные металлы и легкие сплавы.
Основные операции, которые необходимо выполнить:
- нарезка метрической, модульной, дюймовой и питающей резьбы,
- получение фасонных, конических и цилиндрических поверхностей,
- нарезка концов,
- сверление, растяжение, зенковка отверстий,
- точение
ul>
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Серия KS сегодня является одним из лидеров этого сегмента. Широкий диапазон скоростей шпинделя и подачи позволяют в полной мере использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов.
Машины используются в различных отраслях промышленности, таких как автомобилестроение, машиностроение, ремонтные и механические мастерские, учебные заведения. Станки позволяют выполнять операции токарной обработки, сверления, растяжения и др. с высокой точностью и производительностью в условиях единичного и среднего и мелкосерийного производства.
Автомобильные
Машиностроение
Все токарные станки из углеродистой стали имеют передовое базовое оборудование, а также широкий спектр дополнительных опций.
ПОЛУЧЕННЫЕ ПРОДУКТЫ:
СХЕМА ОБРАБОТКИ:
Основные виды токарной обработки:
a - обработка цилиндрических наружных поверхностей,
b - обработка наружных конических поверхностей. (при наличии опции «коническая линейка»),
c - механическая обработка торцов и выступов,
d - механическая обработка канавок, сечения заготовки,
e - механическая обработка внутренних цилиндрических и конических поверхностей (при наличии опции «коническая линейка»),
e - сверление, зенкование и вскрытие отверстий,
g - нарезка наружной резьбы,
h - нарезка внутренней резьбы,
и - обработка фасонных поверхностей,
k - накатка гофр.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
СТАНДАРТ:ДОПОЛНИТЕЛЬНО:
Дополнительные характеристики:/h3>
| Производитель | KMT |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Конус шпинделя (Морзе №) | M.T. №7 |
| Диаметр обработки над станиной, мм | 510 |
| Диаметр обработки над суппортом, мм | 305 |
| Диапазон регулировки задней бабки, мм | ± 13 |
| Длина выемки (ГАП), мм | 170 |
| Ширина станины, мм | 350 |
| Диаметр обработки над выемкой (ГАП), мм | 735 |
| Диаметр отверстия шпинделя, мм | 80 |
| Макс. перемещение резцовых салазок, мм | 130 |
| Предел продольных рабочих подач, мм/об | 35 подач, 0,059 - 1,646 мм/об |
| Предел поперечных рабочих подач, мм/об | 35 подач, 0,020 - 0,573 мм/об |
| Перемещение поперечного суппорта, мм | 316 |
| Размер державки резца, мм | 25 x 25 |
| Угол поворота резцедержателя, ° | ± 90 |
| Пределы шагов метрических резьб, мм | 47 шагов, 0,2 - 14 мм |
| Пределы шагов дюймовых резьб, ниток/дюйм | 60 шагов, 2 - 112 T.P.I |
| Пределы шагов питчевых резьб, питч | 50 шагов, 4 - 112 D.P. |
| Торец шпинделя | D1 - 8 Camlock (DIN 55029, ISO 702/II) |
| Мощность главного привода, кВт | 7,5 |
| Диаметр пиноли задней бабки, мм | 75 |
| Мощность СОЖ, кВт | 0,09 |
| Ход пиноли задней бабки, мм | 180 |
| Конус пиноли задней бабки | Морзе 5 |
| Количество скоростей шпинделя | 12 |
| Диапазон скоростей шпинделя, об/мин | 25 - 1600 |
| Длина, мм | 2390 (РМЦ 1000), 2840 (РМЦ 1500), 3340 (РМЦ 2000), 4340 (РМЦ 3000) |
| Ширина, мм | 1150 |
| Высота, мм | 1430 |

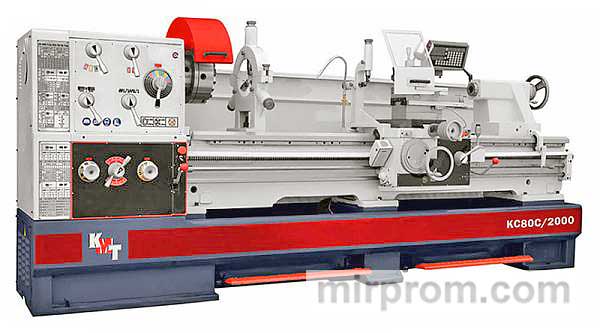

Токарно-винторезные станки KMT KC
Контакты
Технические характеристики
| ШПИНДЕЛЬНАЯ БАБКА Все шестерни коробки для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка. |
|
| ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА Станина станка изготовлена из высококачественного чугуна. Цельнолитая конструкция обеспечивает жесткость, виброустойчивость, повышенное сопротивление при точении на удар и обработке сталей повышенной твердости по сравнению с «тумбовым» исполнением. Литейные ребра жесткости гасят вибрации при обработке на больших подачах. |
|
| ЗАДНЯЯ БАБКА Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезании резьбы, свёрл или сверлильного патрона при сверлении отверстий. Цена деления лимба перемещения пиноли задней бабки от рукоятки – 1 мм. |
|
| РЕЗЦЕДЕРЖАТЕЛЬ Приспособление для крепления металлорежущего инструмента и оснастки обеспечивает перемещение инструмента в заданных направлениях. В целях безопасности работы на станке резцедержатель оснащен защитным экраном. Сечение устанавливаемого резца для наружного точения – 25 х 25 мм. Угол поворота резцедержателя - ±90°. |
|
| КОРОБКА СКОРОСТЕЙ Коробка скоростей имеет большой диапазон регулирования и разработана в соответствии с мировыми стандартами станкостроения. С её помощью регулируют скорость вращения шпинделя. Закаленные и отшлифованные шестерни обеспечивают надежную работу, плавность переключения. |
|
| КОРОБКА ПОДАЧ С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. Также на передней панели имеется кнопка аварийного отключения станка. |
|
| СИСТЕМА КРЕПЛЕНИЯ CAMLOCK Передний конец шпинделя оснащен системой крепления Cam lock type (аналог ГОСТ 26651-85, DIN 55029, ISO 702/II-75, СТ СЭВ 4853-84). Наличие эксцентриковых зажимов существенно ускоряет установку и снятие 3-х кулачкового патрона без потери точности базирования, поэтому устанавливаются там, где требуется частая смена патрона. |
|
| УВЕЛИЧЕННОЕ ОТВЕРСТИЕ В ШПИНДЕЛЕ СТАНКА В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 80 мм (для моделей КС 51 В / 56 В) и 105 мм (для моделей КС 66 С / 80 С), что значительно расширяет технологические возможности обрабатываемых прутков. |
| 3-Х КУЛАЧКОВЫЙ ПАТРОН | |
| 4-Х КУЛАЧКОВЫЙ ПАТРОН | |
| ПЛАНШАЙБА | |
| УПОРНЫЙ ЗАДНИЙ ЦЕНТР | |
| СИСТЕМА ПОДАЧИ СОЖ | |
| НАБОР ИНСТРУМЕНТА | |
| ЭЛЕКТРИЧЕСКИЙ ШКАФ ПО СТАНДАРТУ СЕ | |
| ПОДВИЖНЫЙ ЛЮНЕТ | |
| НЕ ПОДВИЖНЫЙ ЛЮНЕТ | |
| НОЖНОЙ ТОРМОЗ | |
| ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ | |
| ПЕРЕХОДНАЯ ВТУЛКА | |
| РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НА РУССКОМ ЯЗЫКЕ |
| УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ ПО ДВУМ ИЛИ ТРЕМ ОСЯМ | |
| ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР | |
| ЗАЩИТНОЕ ОГРАЖДЕНИЕ ПАТРОНА | |
| ЗАЩИТА РЕЗЦЕДЕРЖАТЕЛЯ | |
| ЗАЩИТА ХОДОВОГО ВИНТА | |
| ЗАЩИТНОЕ ОГРАЖДЕНИЕ ОТ РАЗБРЫЗГИВАНИЯ СОЖ СЗАДИ СТАНКА | |
| ЗАЩИТНЫЙ КОРОБ ЭЛЕКТРОПРОВОДКИ | |
| АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ | |
| РЫЧАГ УСКОРЕННЫХ ПОДАЧ ПО ОСЯМ Z И X | |
| РЕЗЬБОУКАЗАТЕЛЬ | |
| ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ КОНУСОВ | |
| СВЕРЛИЛЬНЫЙ ПАТРОН И ОПРАВКА | |
| УВЕЛИЧЕННАЯ ПЛАНШАЙБА | |
| ЛЮНЕТ НЕ ПОДВИЖНЫЙ УВЕЛИЧЕННОГО РАЗМЕРА | |
| ЛЮНЕТ ПОДВИЖНЫЙ УВЕЛИЧЕННОГО РАЗМЕРА | |
| МАГНИТНЫЙ ТОРМОЗ ШПИНДЕЛЯ С КНОПКОЙ ОТКЛЮЧЕНИЯ | |
| ДОПОЛНИТЕЛЬНАЯ КНОПКА АВАРИЙНОГО ОТКЛЮЧЕНИЯ НА СТАНИНЕ СТАНКА | |
| УВЕЛИЧЕНИЕ ДИАМЕТРА ОТВЕРСТИЯ ШПИНДЕЛЯ ДО Ø 105 ММ (ДЛЯ КС 51 В / 56 В) | |
| УВЕЛИЧЕНИЕ МОЩНОСТИ ГЛАВНОГО ДВИГАТЕЛЯ ДО 11 КВТ | |
| КОМПЛЕКТ МЯГКИХ И КАЛЕНЫХ КУЛАЧКОВ |
| Вес, кг | 2025 / 2360 (РМЦ 1000), 2335 / 2700 (РМЦ 1500), 2685 / 3070 (РМЦ 2000), 3400 / 3970 (РМЦ 3000) |
