Двухстольный натяжной станок для овальных, круглых и прямоугольных шпилек с ЧПУ, модель с ЧПУ Tenoner, Nesto (Турция).
Натяжная машина выполнена на сварном основании. Рабочий блок с режущим инструментом перемещается по направляющим по двум осям. Оси приводятся в движение сервомоторами. Главный шпиндель управляется инвертором.
Два чугунных стола позволяют попеременно обрабатывать как одинаковые, так и разные детали для достижения производительности до 700 шипов в час. Столы оснащены линиями для быстрой перенастройки.
Программируемый логический контроллер позволяет быстро программировать и переключать размеры контактов. Сенсорный экран наглядно отображает параметры шипа, что делает настройку простой и интуитивно понятной.
Патрубки для удаления стружки, расположенные под защитным кожухом, эффективно собирают стружку, поддерживая чистоту рабочей зоны.
Глубина шипа задается режущим инструментом. Фреза оснащена сменными твердосплавными пластинами, что упрощает процесс подготовки машины к работе.
Ручная смазка направляющих с помощью масляного насоса.
Преимущества:
-ЧПУ позволяет настраивать, хранить и воспроизводить конфигурацию шпильки, размеры и радиусы ее резания, углы и глубины обработки.
- Быстрая перенастройка благодаря минимальному количеству ручных регулировок позволяет достичь производительности 700 пиков в час.
- Два чугунных стола позволяют попеременно обрабатывать как одинаковые, так и разные детали под разными углами с различной глубиной фрезерования и конфигурацией шипа.
- Фиксированные столы позволяют надежно фиксировать длинные детали, в то время как движущийся инструмент выполняет обработку без вибраций.
- Рабочая зона полностью покрыта защитным кожухом, что сводит к минимуму риски для оператора.
- Сопла для удаления стружки, расположенные под защитным кожухом, эффективно собирают стружку, поддерживая чистоту рабочей зоны.
- Резак оснащен сменными твердосплавными пластинами, что упрощает процесс подготовки машины к работе.
| Производитель | Nesto |
| Максимальная длина шипа, мм | 100 |
| Высота шипа макс. мм | 90 |
| Глубина для шипа, мм | От 0 до 30 |
| Угол наклона фрезы, градусов | От 0 до 90 |
| Производительность шипов в час, шт | 700 |
| Установленная мощность, кВт | 5 |
| Размеры машины, мм | 1230*1220*1520 |
| Вес, кг | 700 |
| Необходимое давление воздух, бар | 6 |

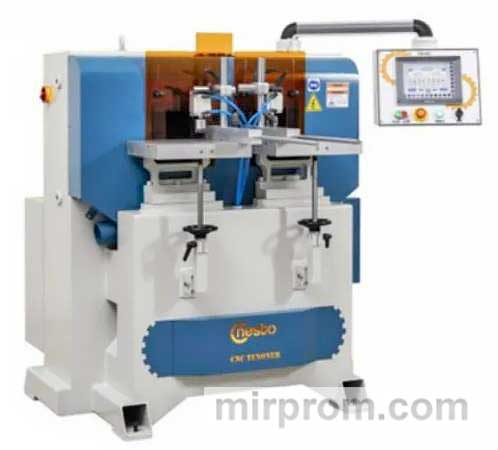

Шипорезный станок с двумя столами с ЧПУ NESTO CNC Tenoner
Контакты
Технические характеристики
| Шипорезный станок с двумя столами для овальных, круглых и прямоугольных шипов с ЧПУ | |
| Контролер с ЧПУ.
Позволяет настраивать, запоминать и воспроизводить из памяти конфигурацию шипа, размеры и радиусы его нарезания, углы и глубины обработки. |
|
| Фреза.
Фреза со сменными ножами пластинами для удобного и простого обслуживания. |
| Упор и фиксация заготовки.
Заготовки упираются в линейку и флажковый упор и с помощью мощного пневмоприжима надежно фиксируются на столе. |
|
| Стол с регулировками.
На столе есть простые и быстрые регулировки по высоте, углу обработки, длине заготовки, усилию и месту прижима. |
|
| Узел смазки.
Ручная станция предназначена для подачи смазки в узлы станка для автоматизации и упрощения обслуживания. |
