Особенности оборудования
Назначение:
Оборудование предназначено для высокоточной и высокоскоростной обработки заготовок с четырех сторон. Оно позволяет выполнять как простые операции, такие как калибровка, так и сложные задачи, включая профилирование, за один проход. Максимальная скорость обработки составляет до 60 метров в минуту.
Область применения:
Данное оборудование находит применение на предприятиях и в цехах, занимающихся производством клееного строительного бруса, щитов, формованных изделий, мебели, столярно-строительных конструкций, а также в стандартном домостроении и других деревообрабатывающих отраслях.
Выпускаемая продукция:
Качество продукции при скорости подачи 50 метров в минуту:
Схемы обработки:
Конструктивные особенности:
Стандарт:
Режущий инструмент и гидравлический зажим:
Дополнительные характеристики:

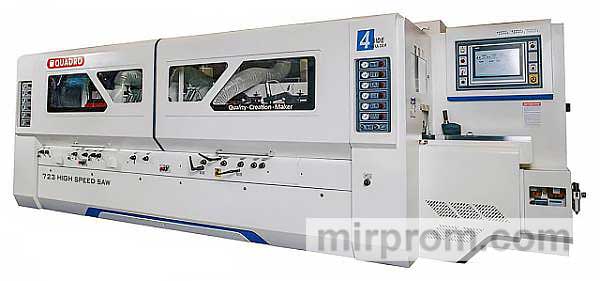

Производитель: Quadro
Количество шпинделей: 7
Максимальное сечение заготовки: 230 x 160 мм
Скорость подачи: 6 - 60 м/мин
Диаметр шпинделей: 50 мм
Частота вращения шпинделей: 7000 об/мин
Производимые изделия: мебельный щит, столярно-строительные конструкции, клееный брус, клееный щит, погонажные изделия, детали для стандартного домостроения.
Джоинтеры:
-
Джоинтер для прямых ножей: на шпинделе №5 и №6
-
Джоинтер для профильных ножей: на шпинделе №6
Контропоры:
-
На шпинделях №1, №4, №5 и №6
Установка пил:
-
Возможность установки пил предусмотрена на шпинделе №1
Мощность двигателей:
-
Шпиндель №1: 11 кВт (1-й нижний)
-
Шпиндель №2: 11 кВт (правый)
-
Шпиндель №3: 11 кВт (левый)
-
Шпиндель №4: 15 кВт (1-й верхний)
-
Шпиндель №5: 15 кВт (2-й нижний)
-
Шпиндель №6: 15 кВт (2-й верхний)
-
Шпиндель №7: 30 кВт (3-й нижний пильный)
Мощность вспомогательных двигателей:
-
Двигатель подачи: 11 кВт
-
Двигатель подъема траверсы: 0,75 кВт
Общая установленная мощность:
-
115 кВт
Габаритные размеры:
-
Ширина: 20 - 230 мм
-
Толщина: 10 - 160 мм
-
Длина наименьшая: 720 мм (380 мм)
Размеры шпинделей:
-
Шпиндель №1: 140 - 180 мм (1-й нижний)
-
Шпиндель №2: 140 - 250 мм (правый)
-
Шпиндель №3: 140 - 250 мм (левый)
-
Шпиндель №4: 140 - 250 мм (1-й верхний)
-
Шпиндель №5: 140 - 250 мм (2-й нижний)
-
Шпиндель №6: 140 - 250 мм (2-й верхний)
-
Шпиндель №7: 140 - 250 мм (3-й нижний пильный)
