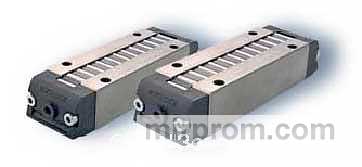

Роликовая линейная опора качения RS-38L
Отправка в любой регион ТС курьером почты с 1 шт.
Выставляем счета без НДС.
1. Описание роликовых опор качения RS-38L
Роликовые опоры качения моделей RS предназначены для использования в роликовых направляющих металлорежущих и деревообрабатывающих станков, роботизированных комплексов, контрольно-измерительных приборов, лазерных и рентгеновских сканирующих установок и др.
Роликовые опоры обеспечивают плавное перемещение компонентов станка при большой величине хода (практически неограниченной) со скоростью от 1 до 10 м/мин. с малыми потерями на трение (при данных коэффициентах трения 0,002..... 0.004).
Роликовые RS-38L роликоподшипники воспринимают значительные нагрузки, действующие в направлении, перпендикулярном плоскости перемещения составной части машины.
Роликоподшипники RS-38L предназначены для использования в машинах нормальной и повышенной точности.
Таблица технических характеристик роликовых подшипников качения РС.
| Производитель | Россия |
Роликовая линейная опора качения РС-38Л
Контакты
Технические характеристики
| РС-19Л | РС-19Т | РС-26Л | РС-26Т | РС-38Л | РС-38Т | ||||||
| Высота Н-0,015, мм | 19 | 19 | 26 | 26 | 38 | 38 | |||||
| Ширина опоры В-0,02, мм | 27 | 27 | 40 | 40 | 52 | 52 | |||||
| Длина опоры L1, мм | 75 | 111 | 108 | 132 | 133 | 206 | |||||
| Длина корпуса L2, мм | 44 | 78 | 68 | 92 | 84 | 158 | |||||
| Длина ролика Lw, мм | 10 | 10 | 14 | 14 | 20 | 20 | |||||
| Диаметр ролика d, мм | 5 | 5 | 7 | 7 | 10 | 10 | |||||
| Расстояние между осями крепежных отверстий, мм: | |||||||||||
| по длине Е±|0,1 | 25,5 | 50 | 44 | 68 | 51 | 102 | |||||
| по ширине Р±|0,1 | 20,6 | 20,6 | 30 | 30 | 41 | 41 | |||||
| Резьба в крепежных отверстиях, мм | М4 | М4 | М6 | М6 | М8 | М8 | |||||
| Диаметр крепежных отверстий, мм | 3,6 | 3,6 | 4,8 | 4,8 | 6,8 | 6,8 | |||||
| Глубина отверстий е, мм | 15 | 15 | 11 | 11 | 32 | 32 | |||||
| Длина резьбы, g мм | 8 | 8 | 11 | 11 | 16 | 16 | |||||
| Грузоподъемность, кН | 42 | 68 | 95 | 122 | 179 | 305 | |||||
| Масса, кг | 0,16 | 0,27 | 0,53 | 0,70 | 1,27 | 2,28 |
| 2. Основные сравнительные размеры и параметры опор качения ЛОК, РС, INA RUS, NRT. | |||||||||||
| Основные модели | Основные параметры | ||||||||||
| Модель | Модель | Аналог INA | Аналог Schneeberger | H | L | B | E | F | dxLw | Грузоподъемность kH | Скорость м/мин |
| ЛОК-19Л | РС-19Л | RUS19069 | NRT19077 | 19 | 75 | 27 | 25,5 | 20,6 | 5x10 | 42 | 25 |
| ЛОК-19Т | РС-19Т | RUS19105 | 19 | 111 | 27 | 50 | 20,6 | 5x10 | 68 | 25 | |
| РС-26ЛК | RUS26086 | 26 | 92 | 40 | 28 | 30 | 7x14 | 76 | 25 | ||
| ЛОК-26Л | RUS26102 | NRT26111 | 26 | 108 | 40 | 44 | 30 | 7x17 | 95 | ||
| РС-26Л | RUS26102 | 26 | 108 | 40 | 44 | 30 | 7x14 | 25 | |||
| ЛОК-26Т | РС-26Т | RUS26126 | 26 | 132 | 40 | 68 | 30 | 7x14 | 122 | 25 | |
| ЛОК-38Л | РС-38Л | RUS38134 | NRT38144 | 38 | 133 | 52 | 51 | 41 | 10x20 | 179 | 25 |
| ЛОК-38Т | РС-38Т | RUS38206 | 38 | 206 | 52 | 102 | 41 | 10x20 | 305 | 25 |
| Купить Роликовая линейная опора качения РС-38Л цена указана на сайте |
