Характеристики
НАЗНАЧЕНИЕ:
Универсальные токарные станки серии SunMaster ERL имеют самые современные спецификации для обработки деталей, высококачественных инструментов и усовершенствованных режимов резания. Низкий уровень шума и простота переключения режимов нарезания резьбы делают станок простым и простым в использовании.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
станки серии SunMaster ERL используются при изготовлении прецизионных деталей, например, для приборостроения, в инструментальных цехах.
ПОЛУЧЕННЫЕ ПРОДУКТЫ:
СХЕМА МЕХАНИЧЕСКОЙ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
>СТАНДАРТ:
ДОПОЛНИТЕЛЬНО:
| Производитель | SunMaster |
| Частота вращения, об/мин | 80 - 2000 |
| Диаметр обработки над станиной, мм | 340 |
| Диаметр обработки над суппортом, мм | 210 |
| Длина выемки (ГАП), мм | 150 |
| Диаметр обработки над выемкой (ГАП), мм | 512 |
| Диаметр отверстия шпинделя, мм | 40 |
| Предел продольных рабочих подач, мм/об | 0,05 - 1,7 |
| Предел поперечных рабочих подач, мм/об | 0,025 - 0,85 |
| Расстояние между центрами, мм | 760 |
| Головка шпинделя | MT5 - MT3 |
| Внутренний конус шпинделя | MT5 |
| Перемещение поперечного суппорта, мм | 180 |
| Перемещение продольного суппорта, мм | 100 |
| Количество рабочих подач, шт. | 8 |
| Высота центров, мм | 171 |
| Мощность главного привода, кВт | 2,2 |
| Диаметр пиноли задней бабки, мм | 50 |
| Ход пиноли задней бабки, мм | 112 |
| Конус пиноли задней бабки | MT3 |
| Мощность насоса охлаждения, кВт | 0,13 |
| Длина, мм | 2000 |
| Ширина, мм | 965 |
| Высота, мм | 1745 |
| Вес нетто, кг | 850 |
| Вес брутто, кг | 1000 |

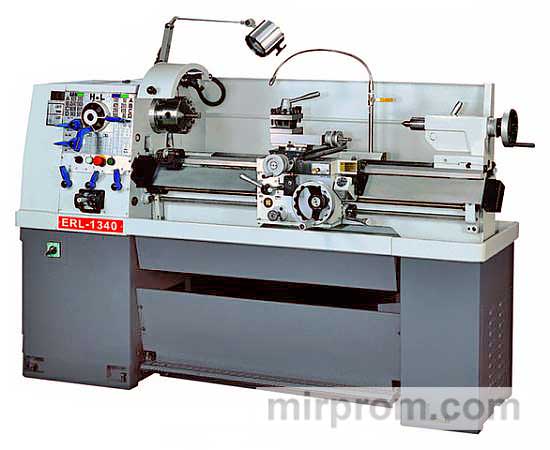

Токарно-винторезные станки SunMaster ERL
Контакты
Технические характеристики
| Бабка способна поглощать вибрацию
Оснащена закаленными шестернями Hardened &MAAG или REISHAUER |
|
| Коробка передач универсального типа
Способна работать с метрическими и дюймовыми резьбами без смены шестерен |
|
| Фартук
Колеса могут быть доступны по запросу. Интегрированный автоматический контроль за продольными и поперечными подачами |
|
| Анти-люфт
Предохранительная муфта, метрическая шкала и система смазки устройства перемещения |
|
| Мощный шпиндель
Изготовленный из кованой легированной стали, две точки поддержки, высокий класс точности. |
| Патрон 3-кулачковый 180 | |
| Галогеновая лампа местного освещения | |
| Система подачи СОЖ | |
| Фланец для 3-кулачкового патрона 180 мм | |
| Упорный не вращающийся центр MT3 – 2 шт | |
| Подвижный и неподвижный люнеты | |
| Переходная втулка шпинделя MT5-MT3 | |
| Выравнивающее болты и опоры – 6 шт. | |
| Документация |
| Патрон 4-х кулачковый | |
| Патрон цанговый 5С | |
| Цанги 3 - 25 мм | |
| Патрон поводковый | |
| Защитное ограждение рабочей зоны | |
| Приспособление для точения конусов | |
| Планшайба | |
| Патрон сверлильный и оправка | |
| Центр вращающийся | |
| Устройство быстрой смены инструмента | |
| Упор микрометрический | |
| Устройство цифровой индикации по осям X и Z MITUTOYO |
