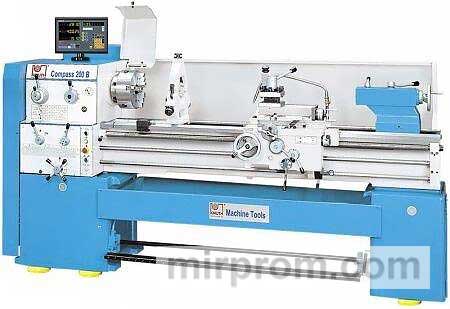

КНУТ Компас 200
Универсальный токарный станок КНУТ Компас 200 предназначен для выполнения различных операций механической обработки, включая токарную обработку, нарезание резьбы, сверление и резку черных и цветных металлов, а также полимерных материалов.
Технические характеристики:
-
Расстояние между центрами: 1000 мм
-
Максимальный диаметр обработки над станиной: 400 мм
-
Диаметр отверстия большого шпинделя: 65 мм
Конструктивные особенности:
-
Жесткость станины обеспечивает высокую устойчивость к вибрациям и нагрузкам.
-
Призматические направляющие (330 мм) с индукционной закалкой поверхностных слоев и прецизионным шлифованием гарантируют высокую точность и плавность хода.
-
Главный шпиндель динамически балансируется и устанавливается на подшипниках высокого класса, что обеспечивает бесшумную работу на высоких скоростях.
-
Мощность резания обеспечивается главным приводным двигателем мощностью 5,5 кВт.
-
Втулки бесступенчатой регулировки позволяют работать с различными типами инструментов.
-
Наилучшее качество обрабатываемой поверхности соответствует стандарту DIN 1302 (шероховатость Ra 1,6 мкм, класс чистоты N7).
-
Съемный мост позволяет обрабатывать заготовки большого диаметра.
-
Наибольший диаметр стержня, проходящего через шпиндель, составляет 65 мм, что обеспечивает возможность длинномерной механической обработки.
-
Централизованная система смазки обеспечивает подачу масла к фартуку суппорта и другим узлам станка.
-
Для сокращения вспомогательного времени станок оснащен ножным насосом.
-
3-осевая система координат (CCI) позволяет выполнять сложные операции с высокой точностью.
Функциональные возможности:
-
Переключение режимов работы с повышенной точностью, низкой точностью, высокой точностью, высокой производительностью и высокой эффективностью.
-
Ввод координатных данных возможен с использованием различных методов, включая значения координат, диаметр эталонной категории, индекс, радиус/диапазон, мм/дюймы.
-
Система индикации позволяет просматривать поперечные значения (Z0) и продольные значения (Z1) отдельно или в сочетании.
Основные параметры:
-
Масса станка: 1560 кг
-
Производитель: Knuth
-
Количество скоростей: 15
-
Напряжение питания: 3x380 В
-
Габаритные размеры: 2420x1150x1800 мм
-
Потребляемая мощность: 5.5 кВт
-
Конус шпинделя: МК-5
-
Конус пиноли: MK 5
-
Диаметр отверстия шпинделя: 65 мм
-
Ход пиноли: 120 мм
-
Максимальная длина заготовки: 1000 мм
-
Диапазон скоростей шпинделя: 22 - 1800 об/мин
-
Максимальный диаметр заготовки над суппортом: 225 мм
-
Максимальный диаметр заготовки над станиной: 400 мм
-
Диаметр пиноли: 65 мм
