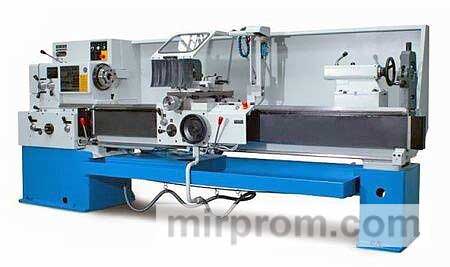

Токарный станок SN 50 C/1500 представляет собой специализированное оборудование для токарной обработки, предназначенное для работы с валами, фланцами и другими телами вращения в условиях единичного, мелкосерийного или серийного производства.
Функциональные возможности
Станок SN 50 C/1500 обеспечивает следующие операции:
-
Обработка наружных и внутренних поверхностей цилиндрических, сферических и конических деталей;
-
Нарезание резьбы различных типов (внешней и внутренней).
Технические характеристики
Основные параметры токарного станка SN 50 C/1500 включают:
-
Чугунную станину;
-
Упрощенную систему нарезания резьбы;
-
Высокую точность обработки металлических поверхностей, соответствующую стандарту STN ISO 1708;
-
Расширенную комплектацию и возможность дополнительной поставки аксессуаров.
Комплект поставки
В стандартную комплектацию токарного станка SN 50 C/1500 входят:
-
Неподвижный центр крепления заготовки типа MORSE 5;
-
Переходник MORSE 6;
-
Устройство для сужения диаметра конуса шпинделя задней бабки;
-
Сменные шестерни для нарезания резьбы в дюймовой и метрической системах различных размеров;
-
Набор инструментов для технического обслуживания оборудования;
-
Комплект запасных шпилек;
-
Руководство по эксплуатации.
Дополнительно можно заказать следующие аксессуары:
-
Внешнее и внутреннее шлифовальное устройство;
-
Плоскую лицевую панель диаметром 500 мм;
-
Четырехкулачковую лицевую панель диаметром 500 мм;
-
Универсальный патрон с тремя или четырьмя кулачками диаметром 250 мм;
-
Стационарный люнет диаметром от 170 до 250 мм и от 10 до 115 мм;
-
Подвижную люльку диаметром от 10 до 115 мм;
-
Подвижный центр MORSE 5;
-
Опору с американским резцедержателем;
-
Коническую линейку;
-
Вращающийся резцедержатель;
-
Индикатор нарезания резьбы;
-
Мусорный лоток;
-
Микрометрический упор (продольный);
-
Задний барьер для основной защиты;
-
Крепления;
-
Направляющую пластину;
-
Прижимные фланцы для картриджей диаметром 315 мм;
-
Шприц для впрыска масла;
-
Фланец картриджа.
Производитель и основные параметры
Производитель станка: TRENS Масса станка: 1835 кг Габаритные размеры: 1100 x 1505 x 3145 мм Потребляемая мощность: 5.5 кВт Конус шпинделя: KM6 Шаг метрической резьбы: 0.5-40 мм Диаметр отверстия шпинделя: 52 мм Ход поперечных салазок: 300 мм Ход пиноли: 180 мм Максимальная масса заготовки: 300/80 кг Максимальная длина заготовки: 1500 мм Диапазон скоростей шпинделя: 22-2000 об/мин Максимальный диаметр заготовки над суппортом: 270 мм Максимальный диаметр заготовки над станиной: 500 мм Шаг дюймовой резьбы: 1-80 нит/дюйм Максимальное сечение резца: 32 x 20 мм Диапазон продольных подач: 0.05-6.4 мм/об Диаметр пиноли: 70 мм Скорость ускоренного перемещения суппорта: 3/1.5 м/мин Максимальный диаметр заготовки в выемке станины: 700 мм Длина выемки в станине: 230 мм Шаг модульной резьбы: 0.25-20 мм Диапазон поперечных подач: 0.025-3.2 мм/об Количество подач (поперечных и продольных): 38 Шаг питчевой резьбы: 2-72
