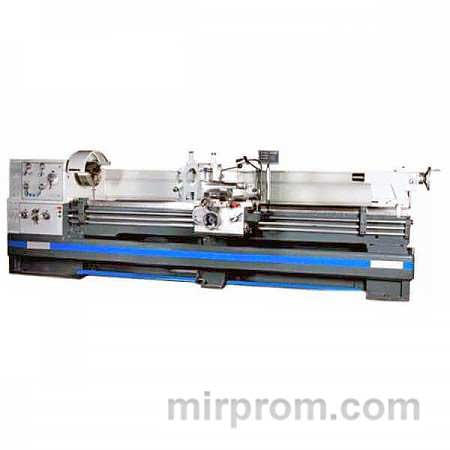

Универсальный токарно-винтовой станок модели «Витязь 1A66», разработанный и производимый Минским тракторным заводом (МТЗ), предназначен для выполнения широкого спектра токарных операций. Основные функции станка включают:
-
Токарную обработку и растяжение цилиндрических и конических поверхностей.
-
Нарезку наружной и внутренней метрической, дюймовой, модульной и резьбовой резьбы.
-
Сверление, зенковку, развертывание и другие технологические операции.
Обрабатываемые материалы включают металлы, сплавы, пластмассы и дерево. Детали устанавливаются в центры или в патрон. Станок предназначен для выполнения отделочных и полуотделочных операций.
Основные технические характеристики и конструктивные особенности станка «Витязь 1A66»:
-
Закаленные и шлифованные направляющие рамы.
-
Шпиндель из высокопрочной легированной стали с закалкой и установкой на регулируемые прецизионные роликоподшипники.
-
Закаленные шлифованные шестерни и валы передней бабки.
-
Быстродействующая замкнутая подающая коробка с закаленными шлифованными шестернями и валами, работающая в масляной ванне и смонтированная на прецизионных подшипниках.
-
Установка метрических и дюймовых резьб осуществляется с помощью ручек на панели управления без использования сменных зубчатых колес.
-
Радиальное биение шпинделя составляет менее 0,015 мм.
-
Резцедержатель картриджного типа.
-
Цифровой индикатор опорной скорости.
-
Система измерения перемещения DPA 2000, обеспечивающая высокую точность.
-
Система смазки центрального рельса.
-
Система подачи охлаждающей жидкости с гибким шлангом и дозирующим клапаном.
-
Механический тормоз шпинделя.
-
Задняя бабка с возможностью смещения на ± 13 мм.
-
Продольная и поперечная подача суппорта.
-
360° поворот верхней каретки суппорта.
-
Цена деления лимба маховика для верхней и поперечной каретки составляет 0,02 и 0,04 мм соответственно.
-
Возможность правого и левого направления вращения шпинделя.
-
Щит, лампа станка и аварийный выключатель.
-
Блокировочный главный выключатель.
-
Корпус винтового ходового винта.
-
Электрическое оборудование производства компании Siemens.
-
Подставка для инструмента.
Станок изготовлен в соответствии с международными стандартами DIN 8606.
Технические параметры:
-
Потребляемая мощность: 7,5 кВт.
-
Максимальная длина заготовки: 2000 мм (для моделей с диаметром станины 800 мм) или 3000 мм (для моделей с диаметром станины 1000 мм).
-
Максимальный диаметр заготовки над станиной: 800 мм.
