Основные технические параметры
Система числового программного управления (ЧПУ): Fanuc 32i-B
Размеры рабочей зоны:
-
Максимальный диаметр обработки над станиной: 580 мм
-
Максимальный диаметр обработки на поперечной каретке: 220 мм
-
Максимальная длина обработки: 560 мм
-
Максимальный диаметр обрабатываемого стержня через сквозное отверстие в шпинделе: 45 мм
Главный шпиндель:
-
Частота вращения шпинделя: 15 000 мм/мин
-
Передний конец шпинделя: ASA5
-
Диаметр сквозного отверстия в шпинделе: 55 мм
-
Диаметр шпинделя в переднем подшипнике: 90 мм
-
Диаметр зажимного патрона: 165/210 мм
-
Мощность привода шпинделя (100/40%): 11/15 кВт
-
Максимальный крутящий момент на шпинделе: 79/108 Нм
Контршпиндель:
-
Частота вращения шпинделя (регулировка бесступенчатая): 5 000 мм/мин
-
Передний конец шпинделя: ASA5
-
Диаметр сквозного отверстия в шпинделе: 55 мм
-
Внутренний диаметр подводящей трубы: 45 мм
-
Диаметр шпинделя в переднем подшипнике: 90 мм
-
Диаметр зажимного патрона: 140/165 мм
-
Мощность привода шпинделя (100/40%): 7,5/11 кВт
-
Максимальный крутящий момент на шпинделе: 70/100 Нм
Ускоренный ход по оси V: 30 м/мин
Револьвер:
-
Количество мест: 12
-
Размеры: 20 x 20, 25 x 25, 30 мм
-
Время переключения: 0,15 сек.
Инструмент привода:
-
Количество приводных инструментов: 12
-
Скорость вращения (регулировка бесступенчатая): 3 000 мм/мин
-
Мощность привода: 3,7 кВт
-
Максимальный крутящий момент: 47 Нм
C-ось:
-
Наименьшее программируемое значение: 0,001 град.
-
Максимальный ускоренный ход: 100 м/мин
Осевые перемещения:
-
Ход по оси X: 170 мм
-
Ход по оси Z: 560 мм
-
Ход по оси Y: +55/-50 мм
-
Ход вдоль оси B: 490 мм
-
Ускоренный ход по оси X: 20 м/мин
-
Ускоренный ход по оси Z: 24 м/мин
-
Ускоренный ход по оси Y: 6 м/мин
Задняя бабка:
-
Пиноль: МК 5/4
-
Ускоренный ход V-оси: 15 м/мин
Охлаждающая установка:
-
Вместимость резервуара: 250 л
-
Производительность: 230 л/мин
-
Мощность привода насоса: 1,5 кВт
Размеры и вес машины:
-
Внешние размеры со съемником стружки: 4 240 x 2 000 x 1 900 мм
-
Высота до центра шпинделя: 1 000 мм
-
Масса машины со стружкоудалителем: 4 900 кг

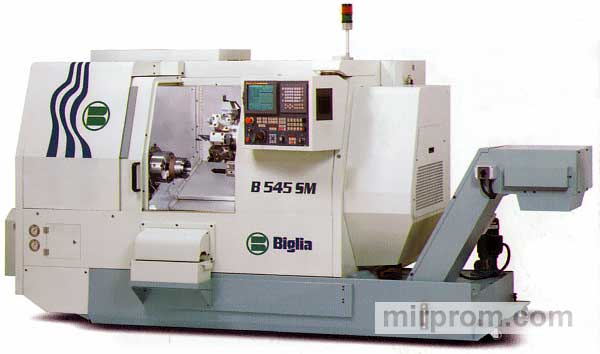

Производитель: BIGLIA, Италия Степень автоматизации: ЧПУ
