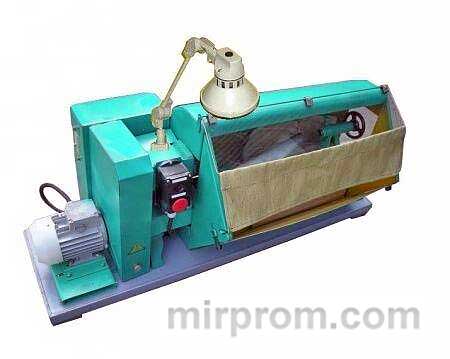

Токарный станок по дереву Завод СТД-120М

Токарный станок STD-120M предназначен для изготовления деталей из дерева небольших размеров. Он выгодно отличается от своего предшественника - машина STD-120 прежде всего тем, что зоны поражения имеют защитное ограждение. рабочее место оборудовано местным освещением, улучшена электрическая схема управления, принимаются меры по снижению уровня шума и вибрации, специально разработана система механизированного удаления отходов - пылеулавливающая установка.

Учебный станок STD-120M Wood Tate предназначен для выполнения легких токарных работ по дереву и в центрах, на лицевой панели или в патроне, а также для выполнения простых сверлильных работ:

• токарная обработка цилиндрических и профильных тел вращения
• торца, скругление и резка заготовок под разными углами
• внутренняя токарная обработка по заданному профилю и сверление
• профиля и декоративная обработка плоских поверхностей большого диаметра на плите (пластинчатый тип, чашки)

Состав токарного станка STD-120M (Fig.2)

Токарный станок состоит из следующих сборочных единиц и деталей:

1. электродвигатель
2. кнопочный переключатель
3. клиноременный перевод
4. шпинделя
5. передней бабушки
6. кнопочного блока
7. лампы
8. корпуса с центральной вилкой

9. /li>
10. подмолоток
11. защитный экран
12. рукоятка зажима
13. защита машины
14. задняя бабушка
15. маховик
16. станина с направляющими
17. основная лапа
18. фиксирующая гайка

19. /li>
20. a штифт
21. центр
22. ручки стопора
23. держателя. (каретка)
24. гайка двухрожковая
25. деревянная платформа
26. основные бруски
27. трещина для отсоса отходов

Схема кинематическая STD-120M токарного станка

Конструкция передней бабушки токарного станка STD-120M

Передняя бабка токарного станка STD-120M служит для монтажа и крепления подготовки и передачи ей вращательного движения.

Передняя бабка состоит из фасонного корпуса, отлитого из чугуна. В ней соосно расточены два отверстия под радиальные сферические подшипники.

Шпиндель представляет собой стальной профилированный вал, на правом конце которого нарезана резьба для навинчивания на патрон, планшайбу и другие специальные приспособления для фиксации заготовок.

На левом конце шпинделя расположен двухступенчатый ведущий шкив, который получает движение через клиноременную передачу от электродвигателя. С обеих сторон штока крепятся крышки со войлочной набивкой.

Для запуска и остановки шпинделя STD-120M машины на корпусе передней бабки расположен пост управления, а сверху - светильник.

клиноременная передача. На валу электродвигателя STD-120m токарного станка жестко закреплен двухступенчатый шкив, передающий вращение на двухступенчатый шкив, закрепленный на шпинделе STD-120 станка посредством клинового ремня. Переставляя ремень с одной ступени на другую, можно изменять скорость вращения шпинделя. Клиноременная передача STD-120m машины закрыта металлическим ограждением, открывающаяся крышка которого через концевой выключатель блокируется электродвигателем. При его открытии электродвигатель отключается и шпиндель STD-120m станка останавливается.

На валу двигателя жестко закреплен двухступенчатый шкив, передающий вращение с помощью клинового ремня на двухступенчатый шкив, закрепленный на шпинделе станка. Клиноременная передача закрывается металлическим ограждением, открывающаяся крышка которого блокируется через концевой выключатель с электродвигателем так, что при его открытии электродвигатель отключается и машина останавливается. Крышка ограждения фиксируется при помощи винта.

Принадлежности для закрепления и обработки заготовок на STD-120M токарном станке

• a - спиральный самоцентрирующийся картридж
• b - чашечный картридж
• в - трезубец
• d - картридж для тиснения
• e - планшайба
• e - цилиндрическая кассета
• g - корпус с центром-вилкой
• h - специальный патрон с зубьями
  • 1 - зубья
  • 2 - центральный зуб
  • 3 - защита зубьев
  • 4 - патронный конус

В зависимости от типа заготовки и выполняемой работы одно из приспособлений, входящих в комплект станка - патрон, центровочная вилка или планшайба - должны быть установлены на шпинделе STD-120m станка. Патрон STD-120M служит для закрепления коротких заготовок при механической обработке с конца. Центр-вилка станка STD-120 предназначена для закрепления длинных деревянных заготовок при механической обработке в центрах. STD-120m плита станка представляет собой металлический диск, в центре которого имеется бобышка с внутренней резьбой для навинчивания на шпиндель.

B зависимости от формы и назначения будущей детали заготовка устанавливается в центрах бабки и задней бабки или на шпинделе бабки. Во всех случаях заготовку следует устанавливать так, чтобы она воспринимала вращательное движение шпинделя. Для этого существует множество приспособлений, которые можно разделить на следующие группы: для фиксации заготовки в центрах, для фиксации заготовки к внешней поверхности и для фиксации заготовки к отверстиям.

Чтобы закрепить заготовку в центрах, трезубец стал наиболее распространенным. Один конец трезубца имеет форму конуса, соответствующего конусу в шпинделе лба, а другой конец - форму вилки трезубца. При фиксации заготовки один конец с намеченным пазом вставляют в трезубец, а второй конец прижимают центром пиноли задней бабки.

Для крепления заготовки к внешней поверхности используются следующие устройства: чашка, патроны для тиснения и кулачка, лицевая панель.

Чашечный патрон имеет цилиндрическую полость с одной стороны и конический хвостовик с другой стороны для установки в шпиндель передней бабки. Закругленную часть заготовки плотно вставляют (зажимают) в полость патрона или зажимают болтами.

Картридж для тиснения используется, когда часть изделия имеет форму четырехугольника (граненая поверхность). Для обработки заготовку вставляют в тиски картриджа и зажимают винтом. Стаканчики и патроны для тиснения иногда имеют винтовые вырезы вместо конических хвостовиков для установки с внешней стороны шпинделя.

Для крепления изделий к наружной поверхности используются также трехклапанные самоцентрирующиеся и четырехклапанные патроны с независимым перемещением кулачка. Патрон с тремя кулачками обеспечивает быстрый и надежный зажим и центрирование заготовки за счет одновременного радиального перемещения кулачков. Каждый картридж с тремя кулачками может служить для крепления изделия как к внешней, так и к внутренней поверхностям. Для этого такие патроны комплектуются двумя комплектами кулачков.

Для задней бабки рекомендуется использовать самовращающийся центр (на подшипниках) с конусом Морзе.

Большие заготовки и плоские диски обрабатываются на лицевой панели с помощью отверстий, через которые осуществляется ввинчивание заготовки. Обратите внимание, что винты не должны доходить до обрабатываемой поверхности заготовки. Планшайба навинчивается на шпиндель после фиксации заготовки.

Массовые приложения для крепления изделий из отверстия имеют разные рамки. Конструкции рам подбираются в зависимости от назначения изделия, они в основном двух типов - гофрированные и цанговые.

Пильный станок используется для изготовления различных деталей на токарном станке. Это устройство также можно использовать для резки колец из алюминиевых и латунных трубок (на металлическом токарном станке) и для резки заготовок из пластмасс, оргстекла и других материалов.

Во время работы пильный резец устанавливается на подштангу станка таким образом, чтобы стержень опирался на обрабатываемую поверхность заготовки. Затем резец равномерно подается вперед. Ограничитель позволяет устанавливать требуемую глубину прокачки, когда заготовка вообще не разрезается.

Приспособление легко изготавливается. Пильный резец выполнен из пильного полотна. Остальные детали выполнены из декоративной стали.

Инструмент для шлифования токарных станков используется при шлифовании готовых изделий на токарном станке. Позволяет добиться хорошего качества шлифования, удобного и безопасного в эксплуатации. Это приспособление легко изготовить в любой мастерской. К бруску приклеивают пластину из пористой резины или войлока, поверх которой наносят шлифовальную шкурку (желательно на основе материи). Края зажаты между планками при помощи гайки-барашка. Стопорные крюки обеспечивают работу без пропусков. Крюки крепятся к основанию при помощи заклепки. Устройство также может быть использовано при полировке изделий.

Задняя бабка STD-120M токарного станка

Задняя бабка станка STD-120 поддерживает обработку длинномерных заготовок, поддерживая их задним центром, и прикрепляет сверлильный патрон, сверла и другие инструменты к его отверстиям во время обработки отверстий. Задняя бабка STD-120 состоит из корпуса со шпинделем, скользящим по направляющим станины. Задняя головка STD-120 машины закреплена на направляющих станины.

С одной стороны пиноль имеет отверстие конуса Морзе, в которое вставляются задний центр, патроны или сверла, имеющие хвостовик с таким же конусом. С другой стороны запрессована втулка с внутренней резьбой. Пиноль свободно перемещается в отверстии верхней части корпуса. Вращение пиноли вокруг своей оси предотвращается монтажным винтом, который входит в паз на наружной поверхности пиноли.

Резьбовая втулка сопряжена со штифтовым винтом (подающим), на одном конце которого на шпонку насажен маховик, закрепленный гайкой. Вращаясь вместе с маховиком, пинольный винт перемещает пиноль через резьбовую втулку.

Фиксация штифта в нужном положении осуществляется ручкой зажима. Задняя головка крепится гайкой на станине с сухим и болтом, для завинчивания которого крепится комбинированный ключ. Для смазки пиноля и винта в корпусе головки и пиноля имеются маслопроводящие отверстия.

Переходник с держателем токарного станка STD-120

Переходник с держателем токарного станка STD-120M поддерживает режущий инструмент. Подплечий держатель состоит из прямоугольного бруса с выступом, в отверстие которого вставлен стержень подплечника. Подплечье STD-120 машины фиксируется на требуемой высоте и в определенном положении рукояткой. Держатель подпорки закреплен на направляющих станины станка STD-120M специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок оснащен двумя подлокотниками длиной 200 мм и 400 мм.

Стенд токарного станка STD-120m

Стенд станка STD-120m чугуна на двух ножках установлен на стенде и является основанием, на котором смонтированы основные узлы STD-120M станка. Слева передняя головка машины закреплена на станине. Держатель с подкосом и задней головкой машины перемещают и фиксируют в определенном положении по направляющим рамы.

Ограждение зоны резания станка STD-120M

Ограждение зоны резания на станке STD-120m применяется для защиты рабочего от летящей стружки и снижения концентрации образующейся пыли в зоне дыхания рабочего до установленных санитарных норм. Состоит из металлического кожуха и откидных экранов.

Инструменты для монтажа и крепления токарных станков STD-120 заготовок

Режущие инструменты

Станок оснащен двумя типами режущих инструментов: рейверами и майсолами. Рельсы STD-120 машины представляют собой фрезу с канавками, имеющую форму полукруглого столярного долота. Мезели для STD-120 машины представляют собой резцы, имеющие форму плоского долота с лезвием.

Принципиальная электрическая схема токарного деревообрабатывающего станка STD-120M

Электрооборудование токарного деревообрабатывающего станка STD-120M

Электрооборудование токарного STD-120 станка предназначено для подключения к трехфазной сети переменного тока напряжением 380 В с глухозаземленной нейтралью. В шкафу управления токарного станка STD-120 также установлен осветительный трансформатор 380/24 В. Привод машины - асинхронный двигатель. Управление машиной осуществляется с поста управления, расположенного на передней головке машины. Подключение электрооборудования токарного STD-120M к трехфазной сети напряжением 380 В и его заземление осуществляет Заказчик. Не допускается включение машины без подключения ее к линии заземления.
