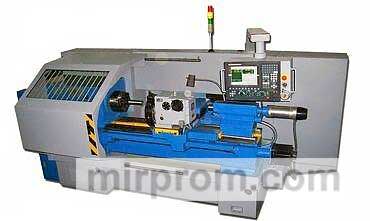

Токарный станок с числовым программным управлением AS16M20F3 представляет собой универсальное металлорежущее оборудование, предназначенное для использования в условиях мелкосерийного и серийного производства на различных металлообрабатывающих предприятиях. Класс точности станка соответствует требованиям ГОСТ 8-82 (Н).
Данный токарный станок с ЧПУ предназначен для выполнения многооперационной токарной обработки в полуавтоматическом цикле как наружных, так и внутренних поверхностей деталей сложной формы, включая тела вращения со ступенчатым и криволинейным профилем. Также станок обеспечивает нарезание резьбы различных типов и конфигураций, включая фронтальную, цилиндрическую, коническую и цилиндрическо-коническую резьбу с постоянным и переменным шагом, как в патроне, так и в центрах.
Токарный станок AS16M20F3 оборудован механизированным трехкулачковым патроном диаметром 250 мм и механизированным приводом шпинделя задней бабки, что обеспечивает высокую точность и стабильность обработки.
Система управления станком включает в себя контроллер NC-201Ms, который поддерживает ввод программы обработки с клавиатуры, через USB-флеш-накопитель (два канала), последовательный порт RS232 (COM1), Ethernet 10/100 Мбит/с и флоппи-дисковод (FDD).
Климатическое исполнение станка соответствует требованиям ГОСТ 15150-69 (UKhL4). Нижний предел рабочей температуры окружающей среды составляет +1 °C, верхний предел — +35 °C. Относительная влажность воздуха не должна превышать 80% при температуре 20 °C. Для обеспечения сохранения норм точности работы станка температура окружающей среды должна находиться в диапазоне от +10 °C до +30 °C. Уровень запыленности помещения должен соответствовать санитарным нормам.
Технические характеристики станка:
-
Масса: 4000 кг
-
Производитель: АСЗ
-
Напряжение питания: 3x380 В
-
Габаритные размеры: 3900 мм х 1650 мм х 1950 мм
-
Потребляемая мощность: 11 кВт
-
Конус шпинделя: МК6
-
Диаметр отверстия шпинделя: 55 мм
-
Ход пиноли: 150 мм
-
Максимальная длина заготовки: 1000 мм
-
Диапазон скоростей шпинделя: 10-2000 об/мин
-
Максимальный диаметр заготовки над станиной: 400 мм
-
Класс точности по ГОСТ 8-82: Н
-
Максимальный диаметр заготовки над направляющими: 445 мм
