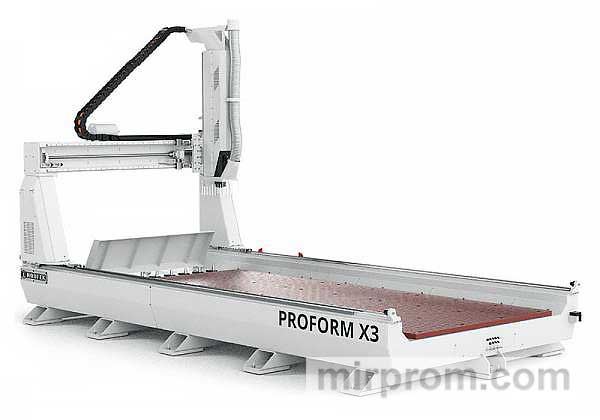

Трёхосевой обрабатывающий центр с ЧПУ Houfek PROFORM X3

Отличительные особенности

НАЗНАЧЕНИЕ:

Трехосный обрабатывающий центр HOUFEK «PROFORM X3» - профессиональный обрабатывающий центр с ЧПУ для изготовления крупных прототипов, моделей, формовочной оснастки, а также обработки композиционных материалов, пластмасс. Существуют модификации станка для производства лестниц и элементов декора. Отличительной особенностью данного оборудования является пространственная конструкция портала, позволяющая ограничить зону обработки и реализовать эффективное удаление пыли и стружки из зоны резания. При этом сохраняется удобство погрузки/выгрузки заготовок и деталей. Станок имеет отличное сочетание высокой точности и производительности. Большой выбор зон обработки.

ПРИМЕНЕНИЕ:

Трехосный обрабатывающий центр HOUFEK «PROFORM X3» предназначен для обработки плоскостей и профилей фрезерованием и сверлением. Активно применяется в различных областях механической обработки, в частности для изготовления моделей из модельных пластмасс, углепластиков, сотовых наполнителей, пенополистирола, МДФ, фанеры, дерева, композиционных материалов, где необходима точная и производительная обработка. Модульная конструкция станка позволяет собирать его под конкретные задачи и различные виды производства. Его универсальность, оптимальные технические параметры и широкий спектр опций и позволяют удовлетворить очень широкий спектр производственных потребностей, а станок можно очень быстро подстраивать под различные виды продукции.

ХАРАКТЕРИСТИКИ:

СТАНДАРТ:

ДОПОЛНИТЕЛЬНО:

Производитель Houfek
Мощность, кВт 9 / 14,4
Ход по оси X, мм 2250 / 3250 / 4250 / 5250 / 6250
Ход по оси Y, мм 1600
Ход по оси Z, мм 550 / 800
Максимальная скорость перемещения по осям X / Y / Z, м/мин 50 / 30 / 30
Тип передачи по оси X Косозубая шестерня-рейка
Тип передачи по осям Y и Z ШВП
Плоскостность и перпендикулярность осей X, Y, Z, мм/м ± 0,1
Напряжение, В 400 (± 5%)
Система ЧПУ FANUC серии 0i -MF / SIEMENS SINUMERIK 828D
Обороты шпинделя, об/мин 0 - 24 000
Общая мощность, кВт 20
Линейный магазин инструмента, шт. 10
Частота, Гц 50
Длина стола, мм 2000 / 3000 / 4000 / 5000 / 6000
Ширина стола, мм 1500
Повторный наезд на позицию X, Y, Z (одно направление), мм/м ± 0,035
Повторный наезд на позицию X, Y, Z (оба направления), мм/м ± 0,015
Длина, мм 4500
Ширина, мм 4000
Длина, мм 3500
Ширина, мм 2340
Высота, мм 2300

Трёхосевой обрабатывающий центр с ЧПУ Houfek PROFORM X3

    Контакты
    Страна
    Россия
    Город
    Москва
    Производитель
    ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ
    Категория объявления
    Предложение
    Категория оборудования
    Состояние товара
    новое
    Наличие товара
    в наличии
    Стоимость
    Цену уточняйте
    Название организации:
    ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ
    Aдрес:
    1-й Красногвардейский проезд, 15
    Контактное лицо
    Координационный центр
    Контактный номер телефона
    +7 (495) 431-40-00
    ЛИТЕЙНАЯ ПРОМЫШЛЕННОСТЬ

    АВИАСТРОЕНИЕ

    АВТОМОБИЛЕСТРОЕНИЕ

    СУДОСТРОЕНИЕ

    ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ

    НЕФТЕГАЗОВАЯ и НЕФТЕПЕРЕРАБАТЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ

    СТАНИНА СТАНКА

    Представляет собой сварную стальную конструкцию сложной пространственной конфигурации. Множество ребер жесткости и наполнение отдельных элементов виброгасящим бетоном обеспечивают отличную жесткость. Снятие внутренних напряжений и обработка базовых поверхностей на 5-ти координатном портальном металлообрабатывающем станке (собственное производство) за 1 установ гарантируют стабильность конструкции и точность станка в целом.
    ПОРТАЛ

    Характерной чертой является портальная (мостовая) конструкция поперечной балки. Конструкция балки также включает необходимое количество ребер жесткости. Конфигурация кронштейнов оптимизирована.
    РАБОЧИЙ СТОЛ

    Может быть выполнен в 3-х вариантах:
    • Рабочий стол из гетинакса или алюминия с сеткой крепежных отверстий M12 для фиксации зажимной оснастки. Размер стола 2000 х 1500 мм,
    • Растровый рабочий стол из гетинакса или алюминия с подготовкой к подключению вакуумного насоса. Размер стола 2000 х 1500 мм. Растр 50 х 50 мм. Шаг сетки отверстий для подачи вакуума: 150 х 150 мм. Шаг сетки отверстий М12: 200 х 200 мм. Данный тип стола позволяет также производить раскрой и обработку плитных материалов, таких как МДФ, ДСП и т.д.,
    • Стальной рабочий стол с Т-образными пазами.
    ЭЛЕКТРОШПИНДЕЛЬ

    Мощностью 9 - 14 кВт 0 - 24000 об/мин с принудительным жидкостным охлаждением и пневматическим освобождением инструмента, оснащен специализированными высокооборотистыми износостойкими необслуживаемыми керамическими подшипниками. Опционально шпиндель может быть укомплектован датчиком позиции для автоматической нарезки резьбы.
    ИНСТРУМЕНТАЛЬНЫЙ ЗОНД TS27R
    • измерение длины (вылета) инструмента,
    • измерение диаметра инструмента,
    • занимает 1 (одно) инструментальное место в магазине инструмента.

    При установке количество позиций магазина инструмента сокращается до 6.

    ЗОНДЫ. ИЗМЕРИТЕЛЬНЫЙ ЗОНД ДЛЯ ЗАГОТОВОК

    RENISHAW RMP 40 позволяет выполнять юстировку, измерения и контроль прямо на станке. Измерительный стержень щупа отгибается в сторону при касании поверхности заготовки. При этом щуп генерирует коммутационный сигнал, который передается через инфракрасный передатчик в систему ЧПУ. Система ЧПУ в этот момент сохраняет фактическое положение оси измерительного прибора и обрабатывает его впоследствии. Коммутационный сигнал образуется оптическим сенсором, работающим без износа, и отличается большой надежностью. С помощью приемника станок находит реальное положение контрольных точек детали, определяет базовую точку и автоматически разворачивает рабочую систему координат на нужный угол. Компенсационный демпфер в основании датчика исключает его поломку в случае ошибки оператора.
    СИСТЕМА ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ

    На выбор клиента поставляются системы ЧПУ:
    • SIEMENS SINUMERIK 828D,
    • FANUC 0i -MF
    ДВИГАТЕЛИ ПЕРЕМЕЩЕНИЯ

    В конструкции станков HOUFEK используются только высококачественные серводвигатели FANUC (Япония) либо SIEMENS (Германия).

    ГЛАВНЫЙ ОПЕРАТОРСКИЙ ПУЛЬТ

    Для простого, удобного и быстрого управления. Пульт управления станка с кнопкой аварийной остановки и ручной электронный маховик.
    ВАКУУМНЫЙ НАСОС BECKER
    • вакуумные насосы мощностью 150 - 250 м3/час,
    • возможны модификации с частотным преобразователем насоса,
    • возможно объединение нескольких насосов в систему для подбора необходимой производительности (увеличенная рабочая зона).
    ИНТЕГРИРОВАННАЯ СИСТЕМА ПОДАЧИ МАСЛЯНОГО ТУМАНА

    Для обдувания инструмента масляным туманом при обработке алюминиевых сплавов, пластмассы и композитных материалов.

    АВТОМАТИЧЕСКАЯ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

    Обеспечивает смазку всех линейных направляющих станка, а также элементов трансмиссии путем обдува шестерен распыленным маслом. Интенсивность смазки регулируется системой ЧПУ в зависимости от пройденного пути по осям.
    ЛИНЕЙНЫЙ МАГАЗИН ИНСТРУМЕНТА НА 10 ПОЗИЦИЙ

    Автоматическая смена инструмента.
    • максимальная длина инструмента от торца шпинделя - 150 мм,
    • максимальный диаметр инструмента - 100 мм,
    • максимальная масса инструмента с патроном - 5 кг.
    БЕЗОПАСНОСТЬ. ОГРАЖДЕНИЕ СТАНКА

    Оборудование соответствует нормативам безопасности ЕС и имеет сертификат соответствия РФ.
    СИСТЕМА ЧПУ FANUC
    НАПРАВЛЯЮЩИЕ КАЧЕНИЯ ПО ОСЯМ X, Y, Z BOSCH REXROTH (ГЕРМАНИЯ)
    Электрошпиндель 9 кВт(S6), 0 - 24 000 об/мин, жидкостное охлаждение, керамические подшипники, конус HSK F63
    РАБОЧИЙ СТОЛ ИЗ УПРОЧЕННОГО ГЕТИНАКСА С ОТВЕРСТИЯМИ М12 (ШАГ 200 ММ)
    СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
    ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА
    КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ
    ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 10 ПОЗИЦИЙ
    ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ
    ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ И РАДИУСА ИНСТРУМЕНТА TS27R
    Аспирационный кожух на шпиндель
    ЗИП НА ОДИН ГОД ЭКСПЛУАТАЦИИ
    3D-МОДЕЛЬ СТАНКА ДЛЯ МОДУЛЯ ВИЗУАЛИЗАЦИИ
    ПЫЛЕВЛАГОЗАЩИТА КОМПОНЕНТОВ IP65
    RMP 40 КОММУТАЦИОННЫЙ БЕСПРОВОДНЫЙ КОНТАКТНЫЙ ЗОНД

    Для установления и измерения обрабатываемых деталей.
    СИСТЕМА УПРАВЛЕНИЯ SIEMENS SINUMERIK 828D
    Закрытие линейных направляющих по осям X, Y
    Увеличение зоны обработки по оси X на 1000 мм (макс. до 6000 мм)
    Увеличение хода по оси Z до 800 мм
    СМАЗОЧНЫЙ АГРЕГАТ ДЛЯ ОБДУВАНИЯ ИНСТРУМЕНТА МАСЛЯНЫМ ТУМАНОМ
    Обдув воздухом инструмента и зоны обработки
    ВАКУУМНЫЙ СТОЛ С РАСТРОМ

    Рабочая плита ГЕТИНАКС с интегрированным распределением вакуума.
    РАБОЧИЙ СТОЛ ИЗ АЛЮМИНИЯ С ВАКУУМОМ
    АЛЮМИНИЕВЫЙ СТОЛ
    СТАЛЬНОЙ ЗАЖИМНОЙ СТОЛ С Т-ОБРАЗНЫМИ ПАЗАМИ
    ВАКУУМНЫЙ НАСОС 150 М3/ЧАС
    ВАКУУМНЫЙ НАСОС 250 М3/ЧАС
    Пылеулавливающий агрегат
