Отличительные особенности и назначение

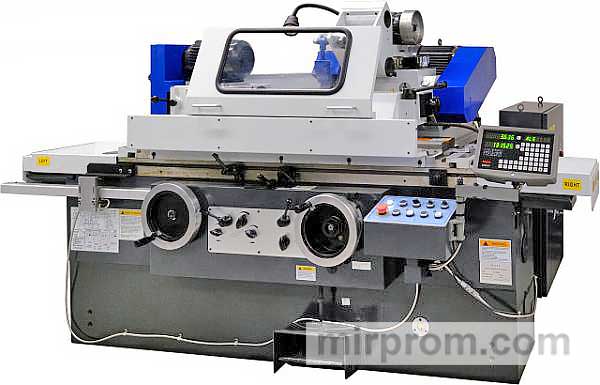

Станки данной серии предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также торцевых поверхностей. Шлифование осуществляется как в центрах, так и в зажимных патронах.
Параметры управления
-
Станки серии H управляются вручную.
-
Станки серии HA могут работать в полуавтоматическом режиме на поточной или продольной шлифовке.
-
Для станков серии HA функции шлифования и последовательность действий управляются через программируемый логический контроллер (ПЛК).
Точность обработки
Точность обработки соответствует европейским стандартам для круглошлифовальных станков.
Область применения
Машины данной серии применяются на металлообрабатывающих предприятиях среднего и мелкого производства деталей для автомобильной, авиационной, космической промышленности, судостроения, а также в энергетике, точном машиностроении и приборостроении.
Кроме того, станок будет использоваться для изготовления инструментов и шлифовальных работ в слесарных мастерских, центрах по производству и обслуживанию инструментов.
Оснастка для производства аэрокосмической продукции
Схемы обработки:
-
Ось Z перемещается автоматически с помощью гидравлического привода.
-
Горизонтальное продольное перемещение рабочего стола с передней и задней бабками.
-
Ось X перемещается автоматически с помощью гидравлического привода и маховика с передачей винт-гайка.
-
Горизонтальное поперечное перемещение опоры шлифовального агрегата.
Конструктивные особенности
Чугунная массивная литая станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, гарантируя постоянную точность на протяжении всего срока службы.
Из-за большого веса машины для её установки не требуется специального фундамента. Вес машины варьируется в зависимости от модели и составляет от 3 тонн.
Рабочий стол и шлифовальный узел перемещаются по направляющим с помощью масляной «подушки», предотвращающей контакт металла с металлом. Поверхность направляющих покрыта износостойким полимерным материалом, который снижает износ и обеспечивает плавное перемещение при низких скоростях подачи.
Рабочий стол может поворачиваться на небольшой угол по часовой и против часовой стрелки, что позволяет шлифовать длинные конические детали. При перемещении в крайние положения стол всегда остаётся на станине, что предотвращает перекос детали.
Передняя бабка
Передняя бабка оснащена несколькими скоростями и регулируется наклоном ремня. Опционально станок может быть оснащен инвертором для плавной регулировки скорости движения головки. Шпиндель головки установлен на высокоточных подшипниках и может поворачиваться на угол до 90° против часовой стрелки и до 30° по часовой стрелке. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи в головку.
Центральная ручка на передней части машины
Центральная ручка отвечает за продольное и боковое перемещение узлов машины, что повышает удобство и безопасность работы.
Шпиндель шлифовального круга
Шпиндель шлифовального круга устанавливается на масляные подшипники скольжения с подачей масла под давлением, что образует масляную пленку на поверхности подшипника и предотвращает износ подшипника и вала, обеспечивая высокую точность обработки при минимальном биении шпинделя.
Комплект
Стандартный комплект включает:
-
Фильтр емкости для охлаждающей жидкости;
-
Шлифовальный круг;
-
Инструмент для правки шлифовальных кругов;
-
Шлифовальный круг с фланцевым барабаном;
-
Балансировочный стенд;
-
Балансировочные оправочные регулировочные блоки для центров выравнивающих станков;
-
Внешние шлифовальные станки;
-
Ключ для снятия шлифовального круга;
-
Гайка;
-
Полиуретановые приводные ленты;
-
Сальник;
-
Собачка;
-
Кулачковый патрон;
-
Шпиндель;
-
Внутренний шлифовальный узел;
-
Оправка;
-
Удлинители;
-
Внутренний шлифовальные оправки;
-
Внутренний шлифовальный шпиндель;
-
Ролики;
-
Внутренний шлифовальный шпиндель;
-
Винтовой валик;
-
Плоская насадка для привода шпинделя внутреннего шлифования;
-
Насадка для подачи охлаждающей жидкости при внутреннем шлифовании;
-
Щиток для защиты от брызг охлаждающей жидкости при внутреннем шлифовании;
-
Ключ дополнительный;
-
4-кулачковый патрон;
-
Открытая неподвижная люлька;
-
Закрытая неподвижная люлька;
-
Алмазный карандаш для правки шлифовальных кругов;
-
Магнитная система фильтрации охлаждающей жидкости;
-
Устройство цифровой индикации (CD) для оси X;
-
Инвертор для плавной регулировки скорости передней бабки;
-
Гидравлическое устройство для правки шлифовального круга.
Схема установки станка
Модель станка / A / B / C / D / UGU 2050H / 1300 / 300 / 2550 / 3110 UGU 2075H / 1520 / 425 / 2965 / 3800
Параметры точности
/ Параметр / Эскиз / Условия обработки / Наименование / Значение / / ---------- / ------- / ------------------ / --------------- / ----------- / / Точность шлифования заготовки, зажатой в центрах (l = 315 мм, d = 32 мм) / Круглость / мм / 0,0015 / / Точность шлифования заготовки, зажатой в центрах (l = 315 мм, d = 32 мм) / Постоянный диаметр в продольном сечении / мм / 0,005 / / Точность шлифования заготовки, зажатой в центрах (l = 315 мм, d = 32 мм) / Шероховатость (ra) / μ м / ≤ 0,32 / / Точность шлифования короткой заготовки, зажатой в патроне (l = 40 мм, d = 80 мм) / Круглость / мм / 0,0025 / / Точность шлифования короткой заготовки, зажатой в патроне (l = 40 мм, d = 80 мм) / Шероховатость (ra) / μ м / ≤ 0,32 / / Точность шлифования заготовки, зажатой в патроне при внутреннем шлифовании / Круглость / мм / 0,0025 / / Точность шлифования заготовки, зажатой в патроне при внутреннем шлифовании / Постоянный диаметр в продольном сечении / мм / 0,01 / / Точность шлифования заготовки, зажатой в патроне при внутреннем шлифовании / Шероховатость (ra) / μ м / ≤ 0,63 /
Производитель UNIVEQ13003001520425
Технические характеристики
-
Точность шлифования заготовки, зажатой в центрах:
-
Круглость: мм 0,0015
-
Постоянство диаметра в продольном сечении: мм 0,005
-
Шероховатость (ra): μ м ≤ 0,32
-
-
Точность шлифования короткой заготовки, зажатой в патроне:
-
Круглость: мм 0,0025
-
Шероховатость (ra): μ м ≤ 0,32
-
-
Точность шлифования заготовки, зажатой в патроне при внутреннем шлифовании:
-
Круглость: мм 0,0025
-
Постоянство диаметра в продольном сечении: мм 0,01
-
Шероховатость (ra): μ м ≤ 0,63
-
