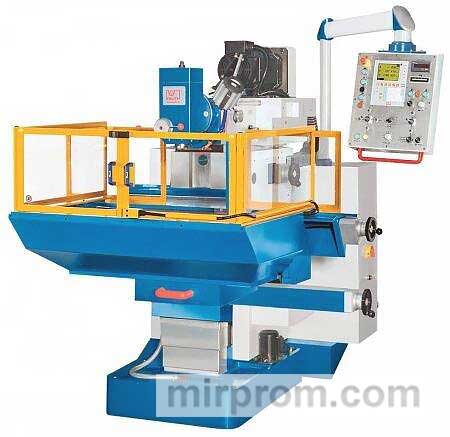

Технические характеристики и преимущества фрезерного станка Servomill
Конструктивные особенности:
-
Вибродемпфирующие свойства:
-
Тяжелый слой с большим количеством ребер жесткости из серого чугуна обеспечивает высокую стабильность и устойчивость конструкции.
-
-
Рабочая зона:
-
Широкая вертикальная консоль с пятью зажимными пазами позволяет индивидуально настраивать положение рабочего стола с зажимной поверхностью размером 800х400 мм.
-
Частично закрытая рабочая зона защищает от загрязнений стружкой и охлаждающей жидкостью.
-
-
Приводная система:
-
Мощный шпиндельный серводвигатель с бесступенчатой регулировкой скорости и автоматической коробкой передач обеспечивает высокий крутящий момент и широкий диапазон скоростей.
-
Система управления подачей pinoles на вертикальной фрезерной головке позволяет выполнять сверление отверстий под углом от 0° до ±90°.
-
-
Система управления:
-
Воротки по всем осям оснащены надежными сервомоторами и износоустойчивыми электронными маховиками с интуитивно понятным управлением.
-
Поворотный пульт управления централизованно размещает все выключатели и является стандартной комплектацией.
-
Преимущества системы управления:
-
Система управления разработана и произведена в Германии.
-
Возможность пропуска выбранного значения подачи по всем осям.
-
Постоянная скорость резания и подачи ориентирована на частоту вращения шпинделя.
-
Бесступенчатое регулирование скорости подачи и быстрый ход.
-
Электронный индикатор нагрузки на шпиндель.
-
Интегрированные ПЗС со стеклянными линейками.
Эксплуатационные преимущества:
-
Простота использования:
-
Интуитивно понятное управление с четко расположенными органами управления.
-
Непрерывно регулируемая автоматическая подача по всем осям.
-
Электронная система управления установкой концевых упоров.
-
-
Точность:
-
Электронное управление маховиками обеспечивает осевой ход с высокой точностью и динамикой.
-
Высокая стабильность повторяемости при координатном растяжении и фрезеровании карманов.
-
-
Надежность:
-
Изоляция приводов, шпинделей и измерительной системы от загрязнений.
-
Минимальные требования к техническому обслуживанию электронных компонентов.
-
-
Производительность:
-
Высокая скорость ускоренного хода сокращают вспомогательное время.
-
Постоянная скорость резания синхронизирована с частотой вращения шпинделя.
-
Технологический коэффициент fz (подача на зуб) остается постоянным.
-
-
Комфорт:
-
Современный механизм подачи с сервоприводами.
-
Прочная и простая в использовании мембранная клавиатура.
-
Возможность настройки индивидуальных цветов фона и текста.
-
Технические параметры:
-
Масса: 2000 кг
-
Производитель: Knuth
-
Напряжение питания: 3x380 В
-
Габаритные размеры: 2200x2050x2000 мм
-
Мощность двигателя: 7.5 кВт
-
Частота вращения шпинделя: 130-4000 об/мин
-
Максимальная нагрузка на стол: 250 кг
-
Размеры рабочего стола: 400x800 мм
Заключение:
Фрезерный станок Servomill сочетает в себе высокую производительность, надежность и удобство эксплуатации. Его технические характеристики и функциональные возможности позволяют эффективно решать задачи фрезерования с высокой точностью и повторяемостью.
