Отличительные особенности
Назначение

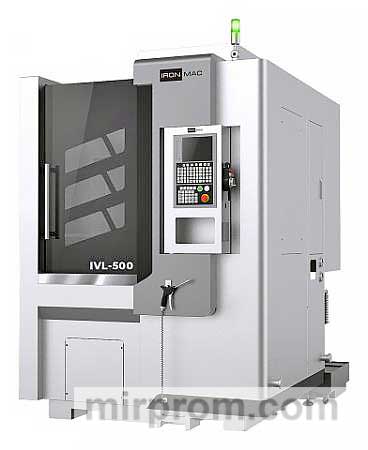

Вертикальные токарные станки IRONMAC IVL 500/650 (HCNC) предназначены для высокоточной токарной обработки деталей сложной конфигурации, изготовленных из жаропрочных и легированных материалов. Обработка осуществляется за счет комбинации вращательного движения заготовки, закрепленной в патроне, и поступательного движения режущего инструмента, что позволяет достигать заданных параметров размеров, формы и качества поверхности обрабатываемых изделий.
Функциональные возможности
Станки данной серии обеспечивают выполнение следующих операций:
-
Поворачивание и размотка поверхностей с криволинейными и прямыми образующими;
-
Сверление отверстий;
-
Зенкование;
-
Развертывание центральных отверстий;
-
Вырезание кольцевых канавок;
-
Нарезание различных типов резьбы с использованием резцов.
Область применения
Станки IRONMAC IVL 500/650 широко используются в машиностроении, судостроении и других отраслях промышленности, где требуется высокопроизводительная обработка крупногабаритных и нестандартных деталей большого диаметра. Они применяются для изготовления тормозных и колесных дисков автомобилей, корпусов двигателей, кольцевых элементов и других специализированных изделий, востребованных в нефтегазовой промышленности.
Конструктивные особенности
-
Шпиндель: усиленной конструкции, приводится в движение с помощью шкива приводного ремня.
-
Подшипники: передние и задние двухрядные радиальные роликовые подшипники производства компании NSK (Япония).
-
Револьверная головка: горизонтальная, рассчитана на установку 12 неприводных инструментов (резцов).
-
Патрон: гидравлический патрон увеличенного размера (12" - 15") фирмы Chandox (Тайвань), установленный на передней части шпинделя для крепления заготовок большого диаметра.
-
Направляющие суппорта: роликовые направляющие качения от компании PMI (Тайвань), обладающие высокой твердостью и грузоподъемностью.
-
Система ЧПУ: базовая конфигурация включает систему HNC808D.
Комплектация
-
Револьверная головка с 12 положениями.
-
Электрический шкаф.
-
Система HNC808D ЧПУ.
-
Роликовые направляющие от Hiwin (Тайвань).
-
Гидравлический 3-кулачковый патрон.
-
Шпиндель.
-
Воздушные и охлаждающие пушки.
-
Конвейер для стружки с корзиной.
-
Полностью закрытая зона обработки.
-
Трехцветная сигнальная лампа.
-
Рабочее освещение.
-
Руководство по эксплуатации на русском языке.
Технические характеристики
-
Габаритные размеры:
-
IRONMAC IVL-500 (HCNC):
-
Максимальный диаметр точения: 500 мм.
-
Максимальный устанавливаемый диаметр: 550 мм.
-
Максимальная высота детали: 400 мм.
-
Перемещения по осям X и Z: 300 мм и 480 мм соответственно.
-
Быстрые перемещения по осям X/Z: 25 м/мин.
-
Мощность шпинделя: 15 кВт.
-
Конус шпинделя: A2-8.
-
Диаметр патрона: 300 мм.
-
Тип револьверной головки: 12-позиционная, гидравлическая, с сервомотором.
-
Размер инструмента: 25×25 мм, Ø40 мм.
-
Напряжение питания: 380 В.
-
Габаритные размеры: длина - 1600 мм, ширина - 1950 мм, высота - 2450 мм.
-
Вес станка: 5500 кг.
-
-
IRONMAC IVL-650 (HCNC):
-
Максимальная высота детали: 400 мм.
-
Перемещения по осям X и Z: 300 мм и 480 мм соответственно.
-
Быстрые перемещения по осям X/Z: 25 м/мин.
-
Мощность шпинделя: 18,5 кВт.
-
-
-
Производитель: IRONMAC.
