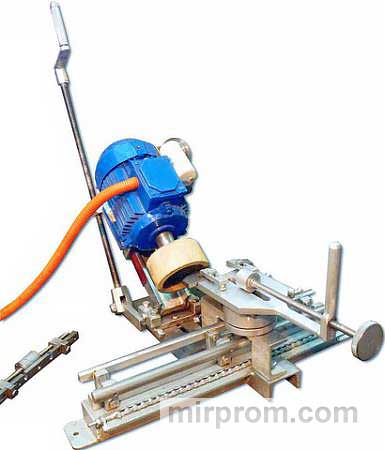

Станок для заточки "ТЧР-2"
Станок предназначен для заточки прямых ножей, используемых в черновых, чистовых и универсальных фрезах, а также в щелевых фрезах цилиндровых станков (опционально). Дополнительно он может использоваться для заточки радиусных ножей и прямых ножей, применяемых в трех- и двухножевых резцах чашечных режущих станков.
Процесс заточки осуществляется путем перемещения заостренного края ножа вдоль неподвижного абразивного камня. Конструкция станка позволяет устанавливать два различных узла заточки: для прямых ножей и для радиусных ножей. Узел заточки прямых ножей перемещается по прямой относительно камня, а узел заточки радиусных ножей имеет карусельный тип и вращается вокруг оси. Оба узла легко монтируются и демонтируются с машины. Угол наклона заточного камня регулируется, а его положение относительно ножа можно изменять с помощью специального винта.
Станок для заточки "PM-2"
В 2012 году станок прошел глубокую модернизацию, что позволило значительно улучшить его технические характеристики, такие как точность заточки и удобство эксплуатации.
Основные преимущества станка:
-
Простота в использовании: для выполнения качественной заточки специальных навыков не требуется. Конструкция станка обеспечивает быструю и высококачественную заточку без необходимости сложного обучения.
-
Повышение точности заточки: станок изготавливается с высокой точностью. Движение каретки узла заточки прямого ножа осуществляется по прямолинейной траектории, а направляющие и опорная плоскость движения каретки параллельны. Узел заточки радиусных ножей оснащен самоцентрирующим механизмом, который обеспечивает точное позиционирование ножа.
-
Универсальность: станок способен затачивать ножи различных размеров. Переключение между различными размерами или типами ножей занимает минимальное время (до 1 минуты).
Основные технические характеристики станка "PM-2":
-
Станина с направляющими.
-
Регулируемый шлифовальный агрегат.
-
Привод мощностью 0,55 кВт, напряжением 220 В.
-
Каретка для заточки прямых ножей.
-
Абразивный камень типа 6, размером 100х20х50 мм (1 шт.).
