В ЦЕНТРЕ ВНИМАНИЯ
В центре павильона 2.1. выделялись две большие выставочные площадки.
«Станкопром» представил на своем стенде продукцию ряда отечественных предприятий, входящих в объединение.
Станок MikronVCP 800W Duro для комплексной обработки деталей с выполнением фрезерных, зубообрабатывающих, сверлильно-расточных операций фирмы AgieCharmilles был собран на Савеловском машиностроительном заводе в рамках программы импортозамещения.
«Пермский завод металлообрабатывающих центров» — новое имя в российском станкостроении — на выставке демонстрировал двухкоординатный токарный обрабатывающий центр с ЧПУ Т500 (рис. 1). В станке применены решения, направленные на обеспечение высокой жесткости и мощности, а также долговременной точности.

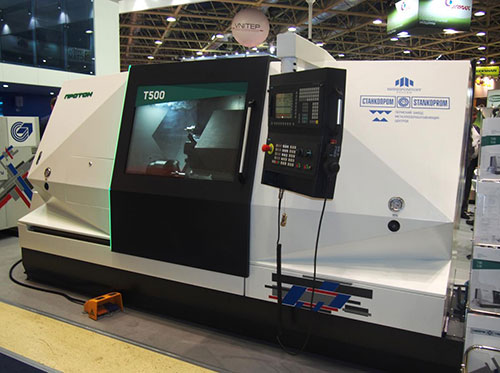

Рис. 1. ОЦ с ЧПУ Т500, «Пермский завод металлообрабатывающих центров».
Кроме того, на стенде экспонировались: токарно-фрезерный центр СА-535 для обработки деталей типа валов и фланцев сложной формы с точностью 4 мкм производства «СТП-САСТА»; станок ЛШ600 ВФ2 с ЧПУ для шлифования периферией круга плоских поверхностей заготовок из ферромагнитных материалов (класс точности В) СТП «Липецкого станкостроительного предприятия»; электроэрозионный проволочно-вырезной станок DIPOL-600 класса точности В компании «СТП-ЕДМ инжиниринг».
Институт лазерных и сварочных технологий «ИЛИСТ» показал технологический комплекс для лазерной и лазерно-дуговой сварки изделий из конструкционных и нержавеющих сталей, а также сплавов цветных металлов. В нем впервые был задействован отечественный промышленный робот TUR 15 Волжского машиностроительного завода.
ОАО «ВНИИИННСТУМЕНТ» представило гамму прецизионного малоразмерного высокопроизводительного режущего инструмента из синтетических сверхтвердых материалов на основе наноструктурированного кубического нитрида бора, а также твердосплавные стержни — заготовки для цельного твердосплавного осевого инструмента. «ВНИИАЛМАЗ» продемонстрировал алмазный инструмент, разработанный в институте: отрезные и шлифовальные круги, буровые коронки, инструменты для перемешивающей сварки трением.
В экспозиции группы СТАН, расположенной на втором стенде, особо хотелось бы отметить трубогибочный станок СГИН-120 с системой ЧПУ (разработка «ТЕХНОМАШ», производство «СТАНКОТЕХ»). Он предназначен для изготовления деталей трубопроводов изделий РКТ из труднодеформирумых малопластичных материалов сложной пространственной формы. Гибка осуществляется по 5 координатам. Доля импортной комплектации 25 %. Аналогов в России нет. Также новинки от «Техномаш» и группы СТАН: многокоординатный электроэрозионный станок ЭП310 П для прошивки отверстий малого диаметра и станок СКО310-2 для комбинированной алмазно-ультразвуковой обработки неметаллических материалов.
НПО «Станкостроение» представило обрабатывающие центры: многоцелевой фрезерно-расточной 1000VBF, фрезерный S250 со сканирующей измерительной системой SPRINT компании Renishaw; «Шлифовальные станки» (правоприемник СП «Станковендт», вошло в группу «СТАН» в начале 2015 года) — станок для шлифования периферийных поверхностей неперетачиваемых твердых пластин WAMeco (рис. 2); «Рязанский станкозавод» — сверлильно-расточной станок модели PT2931 П с ЧПУ для обработки глубоких цилиндрических отверстий в деталях типа вал, гильза, цилиндр.

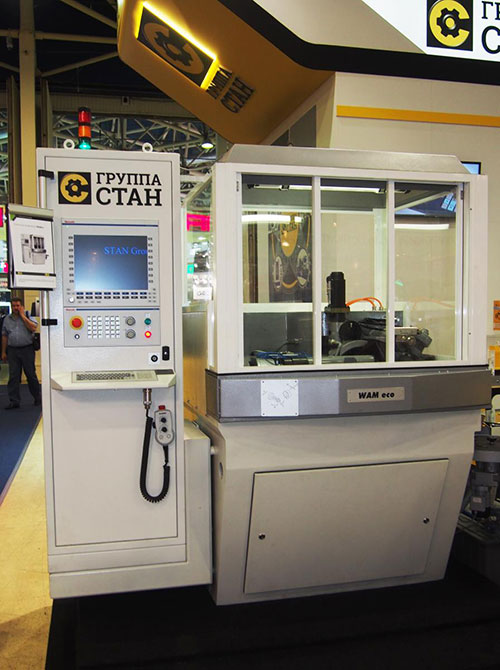

Рис. 2. Шлифовальный станок WAMeco, ООО «Шлифовальные станки».
«ИЗТС» демонстрировал модель нового тяжелого станка с 5 управляемыми осями ИСК 5000 для высокопроизводительной высокоточной обработки крупногабаритных деталей (массой от 16 до 40 т и более) любой сложности из стали, чугуна, цветных сплавов. Особенность: на выдвижной ползун установлена головка, с помощью которой осуществляется обработка с любой стороны. Аналогов в России нет.
ОБОРУДОВАНИЕ
Компания «Дельта-Тест» показала две новинки. Специальный электроэрозионный прошивочный 4-координатный станок АРТА 1040 для изготовления высокоточных тангенциальных отверстий топливных форсунок двигателей, который вызвал живой интерес. Аналогичные задачи на сегодняшний день востребованы, а предложение (в основном импортных производителей: Японии, Швейцарии, США) ограничено при существенно более высокой цене. Кроме того, в силу области применения могут иметь место санкционные ограничения. Прецизионный электроэрозионный проволочно-вырезной станок АРТА 423 ПРО с управляемой поворотной осью является следующим поколением станков АРТА 420 (выпускаемых в различных модификациях с 2007 года). Комплекс создан на базе существенно улучшенной более жесткой конструкции механического модуля и усовершенствованного генератора технологического тока АРТА-5 МС2.
«Стан-Самара» демонстрировала координатный многоцелевой станок с ЧПУ высокой точности СКР400. Для расширения возможностей трехосевая базовая модель комплектуется инструментальным магазином с устройством автоматической смены инструмента, управляемым от ЧПУ поворотным столом, универсальной шлифовальной головкой. Оборудование оснащено 3D измерительной щуповой головкой.
«СМЗ-САЛЮТ» показал высокоточный резьбошлифовальный станок МШ520 Р с ЧПУ «АксиОМА Контрол», МГТУ Станкин (рис. 3); «Владимирский станкостроительный завод «Техника» — 4-координатный центр с горизонтальным шпинделем МЦ-200 для обработки различных материалов с погрешностями менее +/— 4 мкм; «Дмитровский завод фрезерных станков» — широкоуниверсальный станок с поворотной головкой серии 6ДМ80Ш для выполнения фрезерных работ, сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс. «НелидовПрессМаш» представил новый вертикальный фрезерный обрабатывающий центр НЦФ900 (рис. 4), Станкозавод "ТБС" — горизонтально-расточной станок ПР620 Ф4; «Туламаш» — вертикальный обрабатывающий центр ВК-120 С для чистовой обработки, «ПКФ «СТАНКОСЕРВИС», — специальный станок для вихревого резьбонарезания РТС –161.

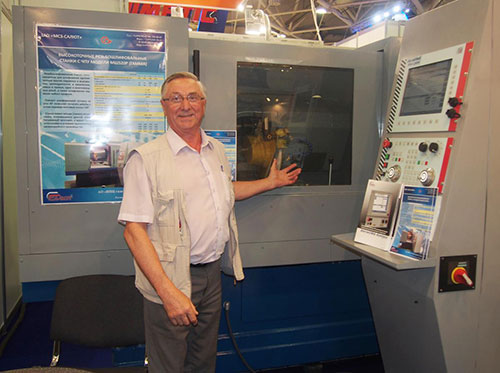

Рис. 3. Резьбошлифовальный станок МШ520Р с ЧПУ, ЗАО «СМЗ-САЛЮТ».

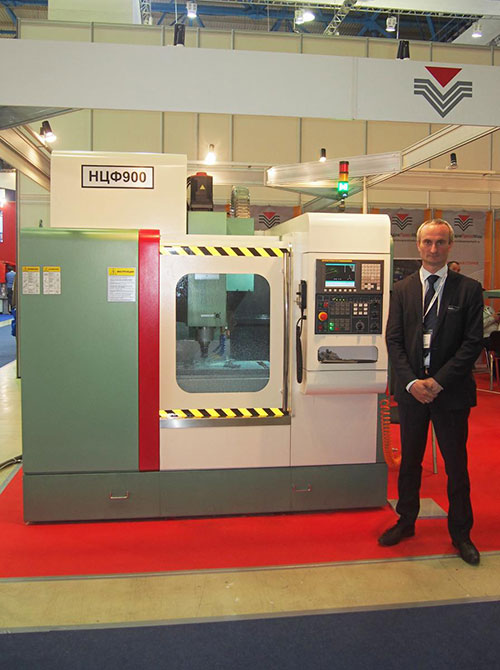

Рис. 4. Фрезерный ОЦ НЦФ900, «НелидовПрессМаш».
ЛАЗЕРНЫЕ МАШИНЫ И ТЕХНОЛОГИИ
На выставочном стенде компании НТО «ИРЭ-Полюс», занимавшем в этом году более 200 кв. м, помимо мощных промышленных волоконных лазеров были продемонстрированы впечатляющие возможности применения лазерного оборудования для резки, сварки, наплавки, маркировки, очистки, термоупрочнения, 3D прототипирования, сверления и др. Ключевыми экспонатами стали роботизированный комплекс гибридной лазерной сварки, клещи для автоматической лазерной сварки (рис. 5), система лазерной очистки. По мнению сотрудников компании, проявленный интерес к представленному оборудованию и технологиям со стороны посетителей можно рассматривать как высокую актуальность оснащения производств современным лазерным высокоэффективным оборудованием.

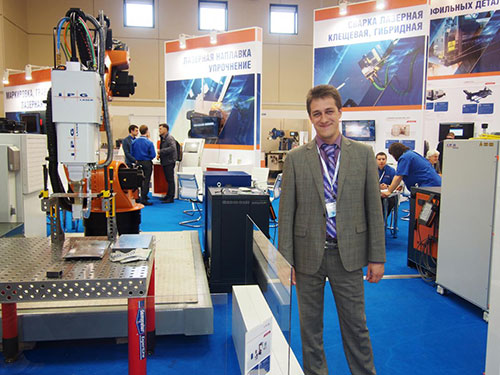

Рис. 5. Клещи для автоматической лазерной сварки, НТО «ИРЭ-Полюс».
ГК «Лазеры и аппаратура» представила новую лазерную машину для прецизионной 3D-сварки, наплавки, термоупрочнения и резки ЛТСК4-1 (МЛ436) на основе консольной координатно-кинематической системы на линейных двигателях собственного производства и мощного иттербиевого волоконного лазера (рис. 6). За счет применения консольной конструкции машина позволяет обрабатывать крупногабаритные тела вращения (длина до 3000 мм). Машина выпускается также в модификации с двумя лазерными источниками, что позволяет одновременно сваривать и тонкостенные, и силовые конструкции.

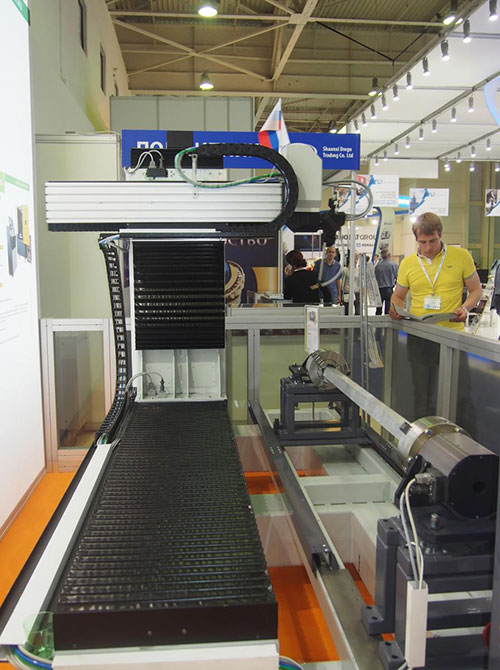

Рис. 6. Лазерная машина ЛТСК4-1, ГК «Лазеры и аппаратура».
Компания «ВНИТЭП» показывала новейшую запатентованную модель станка «Навигатор КС5 ВД» с двумя независимо работающими Y-балками. Каждая режущая головка может раскраивать свою раскладку на общем или отдельном листе, используя отдельный лазерный источник.
В экспозиции «Лазерного центра» можно отметить «Минимаркер-2» с функцией промышленного зрения, а также турбомаркер, позволяющий наносить изображение с большой скоростью и высоким качеством.
СВАРКА И ТЕРМООБРАБОТКА
Новинка «Государственного Рязанского приборного завода» — мощный универсальный промышленный сварочный аппарат для аргонодуговой сварки переменным и постоянным током, а также для ручной электродуговой сварки постоянным током Форсаж-315 AС/DC. Аппарат идеально подходит для сварки алюминиевых сплавов, отлично справляется со сталью и медными сплавами.
Еще один новый аппарат, предназначенный для аргонодуговой сварки, однофазный промышленный Форсаж-200AC/DC — лучшее предложения для сварки постоянным и переменным током широкого спектра материалов.
ЗАО «Накал» представило печь США 8.12/7 И2 (рис. 7). Ее преимущества: использование технологии каталитического газового азотирования, новая концепция азотного потенциала, высокая экономичность расхода газов, полностью компьютерное управление. Печи нашли применение не только в России, но и в США, Германии и других странах.

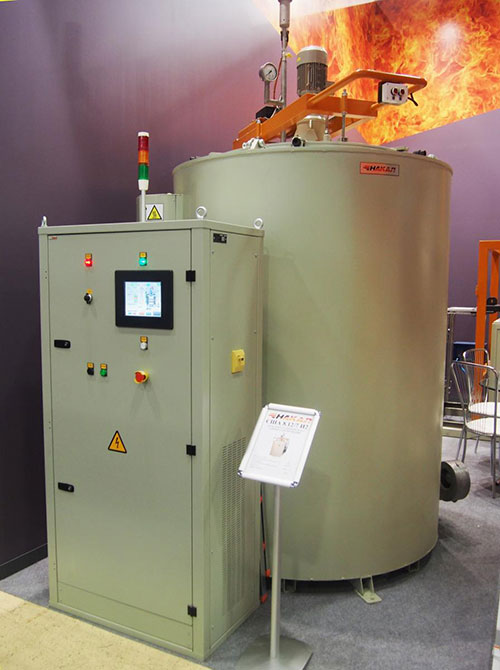

Рис. 7. Печь США 8.12/7 И2, ЗАО «Накал».
ИНСТРУМЕНТ И ОСНАСТКА
Новинки компании «СКИФ-М»: инструменты для обработки авиационных композитных материалов и сверла для обработки титана с уникальным покрытием с внутренней подачей Сож (рис. 8). Также были представлены специальные фрезы для обработки титановых деталей самолета Боинг 787 с новыми пластинами со специальным алмазоподобным
покрытием; инструменты для высокопроизводительной обработки алюминия с алмазоподобным покрытием корпуса и пластин.

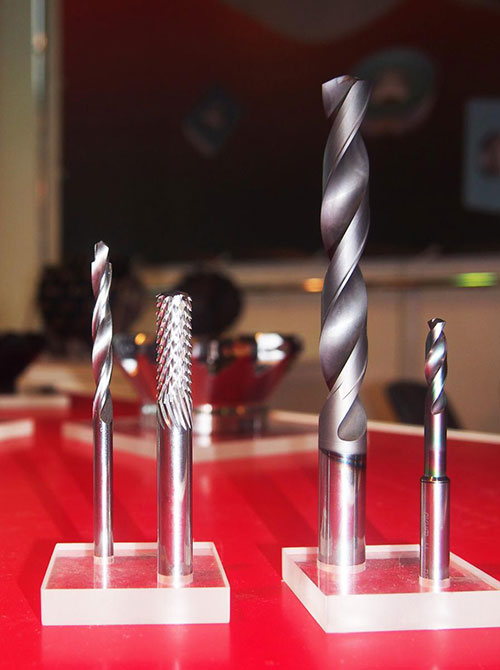

Рис. 8. Новый инструмент компании «СКИФ-М».
«Белгородский завод специнструмента» показал новые державки с механическим креплением для наружной обработки и внутреннего растачивания. К ним прилагаются подкладные пластины, винты и рычаги собственного производства.
Среди новой продукции «Кировградского завода твердых сплавов» твердый сплав для обработки жаропрочных материалов А30 с износостойкими покрытиями CVD и PVD. В рамках импортозамещения завод расширяет номенклатуру режущих пластин с черно-желтым покрытием РТ-Р. Увеличивается объем и номенклатура державок, начата продажа корпусов фрез. Отмечено, что на производимые заготовки для монолитного твердосплавного инструмента из субмикронного слава А04 за последние два года многократно увеличился спрос.
«Томский инструмент» представил большую гамму цельнотвердосплавного инструмента с наноструктурированными покрытиями для обработки титановых сплавов, нержавейки, жаропрочных материалов, а также новые прогрессивные фрезы для обработки титановых сплавов (рис. 9).

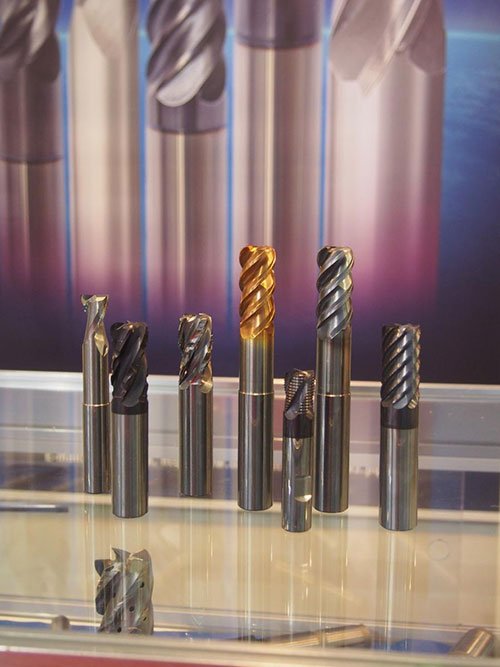

Рис. 9. Новый инструмент компании «Томский инструмент».
«Свердловский инструментальный завод» демонстрировал инструмент для титановых и нержавеющих труднообрабатываемых сталей. Новое направление — изготовление твердосплавного инструмента по чертежам заказчика.
«Пумори-инструмент» представил новый широкоуниверсальный план-суппорт ВHU70, который предназначен как для расточки отверстий, так и для отработки торцов, канавок, конических поверхностей и нарезания резьбы за счет автоматической подачи ползуна. Также среди новой продукции расточная система с цифровой индикацией BFE443.63 для чистового растачивания, диаметр 6—168 мм.
«Станкомонтаж» показал первую российскую латунную проволоку для электроэрозионных станков зарубежных и отечественных производителей. Проволока выпускается на немецком высокотехнологичном оборудовании Niehoff Guppe и соответствует отечественным и евро стандартам. Кроме того, компания ежегодно изготавливает более 100 единиц транспортеров для удаления стружки, ограждения зон резания кабинетного типа для любых видов станков и готова выполнять заказы отечественных станкостроителей. Компания «РусСервис» также работает в рамках импортозамещения, предлагая изготовление комплектующих.
Среди новой продукции «СКБ-ИС» абсолютный датчик линейного положения со штоком ЛИР-ДА19, а также энкодеры: малогабаритные абсолютные, энкодер двигателя с разрешением до 24 бит ЛИР-ДА242 А, общепромышленный со сквозным полым валом ЛИР-ДА256 А, абсолютный с полым валом 50 мм ЛИР-ДА290 А, а также сверхточный ЛИР-4200 А с точностью до +/— 0,15 угловых секунд.
Разработка отечественного ЧПУ — это тема, которую надо развивать отдельно. Линейку продукции показали компании «БалтСистем» (включая новинку — ЧПУ NC-400), «Модмашсофт» (включая новинку — СЧПУ FMS-3300), КоСПА (новые УЦИ и стойка ЧПУ с управлением приводами по цифровой шине), «СТАНКИН» (ЧПУ «АксиОМА Контрол»), Мехатроника (системы ЧПУ серии MNC с различными вариантами исполнения пульта оператора). В опытном инженерном образце ЧПУ «Ресурс 30» (рис. 10) заложен опыт разработчиков ЧПУ Micros и аппаратной платформы «Т-Платформы». Все интерфейсные модули и модуль блока управления построены на основе унифицированных плат, интегрирующих новейшие российские двухъядерные процессоры «Байкал-Т1». Промышленный выпуск СЧПУ «Ресурс-30» планируется начать до конца 2015 года.

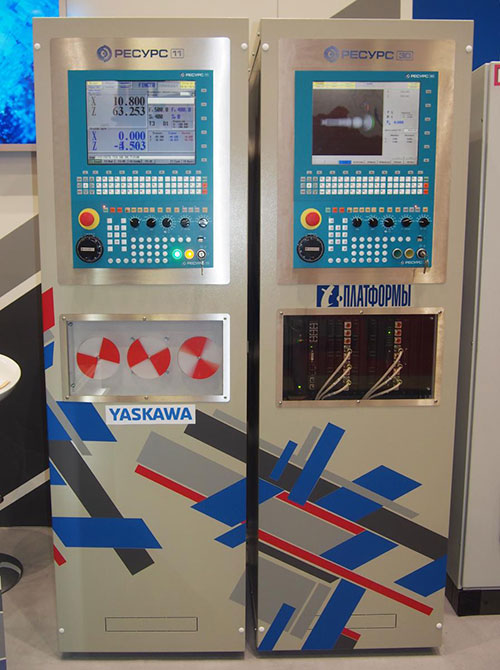

Рис. 10. Опытный образец СЧПУ «Ресурс 30», «Т-Платформы».
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
26 мая прошла конференция компании «Дидактические системы», где была дана высокая оценка отечественному программному продукту ADEM для конструкторско-технологической подготовки производства, отмечено его внедрение в различных отраслях промышленности и для образовательных целей. Например, в Самарском регионе данная система широко используется для подготовки специалистов аэрокосмической отрасли, студентов вузов, учащихся колледжей и даже учащихся школ. «Мы имеем большой опыт и являемся прямыми конкурентами любым зарубежным компаниям», — уверен заместитель генерального директора ООО «АДЕМ-Центр» В. В. Силин «Система ADEM поддерживает многоканальную обработку с произвольным числом осей, т. е. возможность создания управляющих программ на весь спектр оборудования с ЧПУ, отечественного и зарубежного. А модуль проектирования техпроцессов позволяет готовить техдокументацию на все технологические переделы от заготовительных операций до паспорта изделия».
Что касается компании «Спрут-Технология» — разработчика программного обеспечения в области автоматизации подготовки производства, то А. Г. Стисес отметил, что для них тема импортозамещения давно превратилась в экспортозамещение. На сегодняшний день компания имеет более 90 дилеров по всему миру, включая такие страны как Япония, США, Канада, Германия, Англия и др.
СКОЛКОВО
В выставке впервые участвовали четыре резидента «Сколково» из кластеров энергоэффективных и ядерных технологий. «НПО Ультразвуковые системы» демонстрировало в действии установку и технологию ультразвуковой очистки сложных изделий от тяжелых эксплуатационных и технологических загрязнений. Что важно, очистка производится в водных растворах экологически чистых моющих средств. Компания «СЕМАТ» — производитель станков для многокоординатной электрохимической обработки стержневым электрод-инструментом показала копировально-прошивной станок H5040C. «Геомера» представила программное обеспечение 3Dom, позволяющее ускорить и упростить создание новых и модернизацию существующих систем измерения геометрии объектов, а «МЭМ» — опытный образец энергоэффективного вентильного электрического двигателя нового поколения мощностью 15 кВт с монолитными многополюсными магнитными системами из редкоземельных магнитопластов.
ПАРТНЕРСТВО
Нельзя не сказать о совместных производствах и иностранных предприятиях, работающих в России по программе импортозамещения.
«Ковровский электромеханический завод» показал четырехкоординатный фрезерный станок КВС МВ-184 — результат успешной локализации производства модели тайваньской фирмы Quaser. Например, кабина, внешнее и внутреннее ограждение, стружкосборник были выполнены ОАО «КаМЗ»; шпиндель — ГИЦ «Станкин»; рабочий стол, шпиндельная бабка, крестовый стол, станина — ОАО «Петрозаводскмаш»; система подготовки сжатого воздуха, пневмосистема, кулер — ООО «Союз-прибор»; опора, корпус подшипников, шланги/фитинги — ОАО «КЭМЗ»; система ЧПУ с сервомоторами и шкафом электроавтоматики возможна на выбор ГИЦ «СТАНКИН», ООО «ТЕХНИКОН», «БалтСистем» и т. д. На стенде также были представлены токарно-фрезерный центр TS-4000 японской фирмы TAKISAWA, собранный на ОАО «КЭМЗ» и новая модель в линейке токарных автоматов TAKISAWA TT-2100G (рис. 11), запланированная для организации российской сборки.

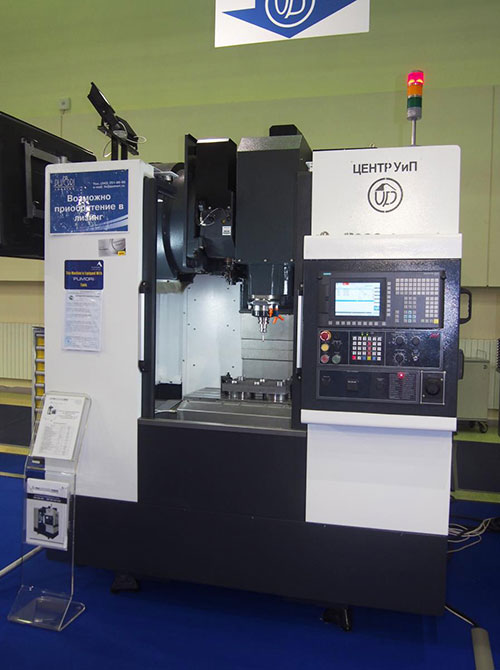

Рис. 11. ОЦ УиП ВФ-400 – совместный проект ООО «Урал-инструмент-Пумори» и компании AMS.
«СП Донпрессмаш» представило листогибочный гидравлический пресс с системой ЧПУ новой серии STS — D/Dynfmik с усилием от 500 до 3200 кН и длиной обработки от 1275 до 4420 мм. На станки устанавливается запатентованная система прогрессивного бомбирования (антипрогиба) верхней балки.
DMG MORI стал ближе к российским заказчикам благодаря станкам серии ECOLINE, производящимся на новой площадке в Ульяновске. В рамках выставки были представлены станки российского производства: токарный ecoTurn 310 и фрезерные ecoMill 50, ecoMill 635 V, ecoMill 1035 V.
На стенде MTE КОВОСВИТ МАС особое место занял пятиосевой вертикальный фрезерный обрабатывающий центр MCV 1000 POWER 5AX, оснащенный в рамках локализации производства системой ЧПУ MNC-800 НПП «Мехатроника»». Накануне выставки компании успешно провели его испытания с использованием при тестовой обработке технологии непрерывной пятиосевой интерполяции, что является прецедентом для российского станкостроения.
ООО «Урал-инструмент-Пумори» показало на выставке новый центр УиП ВФ-400 — совместный проект с индийской компанией AMS (рис. 12). Каркас станка индийского производства, необходимые узлы были изготовлены на предприятиях Пермского края или закуплены в России. В 2015 году запланировано изготовление и других моделей фрезерных станков, а в перспективе — создание в Перми сборочного производства.

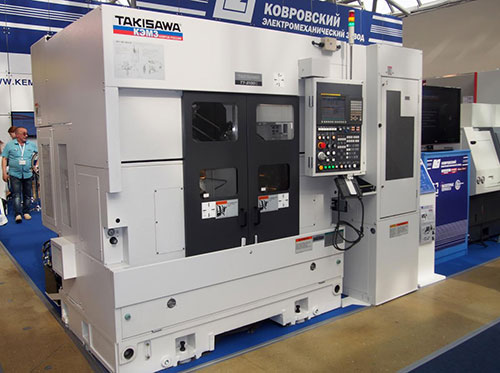

Рис. 12. Токарный автомат TT-2100G фирмы TAKISAWA.
Компания «АТМ Групп» организовала на базе Троицкого станкостроительного завода крупноузловую сборку станков токарно-фрезерной группы Hyndai и электроэрозионных станков ONA.
ООО «Сандвик» обладает собственным производством металлорежущих пластин на территории России. Производство полного цикла сертифицировано по стандартам ISO 14001 и OHSAS 18001. Демонстрация технологий и инноваций компании на выставке в этом году осуществлялась с помощью электронных и цифровых сервисов, в т. ч. 3-D принтера, создающего из пластика макеты продукции Sandvik Сoromant и интерактивной викторины Coromant Академик. На стойке сервиса CAD/CAM-проектирования демонстрировалась работа новой программы InvoMilling. Инновационное решение InvoMilling для гибкого изготовления цилиндрических колёс и шлицев на универсальных пятикоординатных обрабатывающих центрах включает в себя программный продукт, специализированные фрезы, знания компании в области зубофрезерования. Инструментальные экспозиции были оформлены по направлениям: автомобильная, нефтегазовая и аэрокосмическая промышленность. Среди новинок: концевые фрезы CoroMill Plura HD для тяжелой обработки, CoroMill QD для фрезерования канавок и отрезки; Coromant EH — модульная быстросменная система инструмента; быстросменные призматические державки Coro Turn QS и др.
Выставка «Металлообработка-2015» представила новые имена и разработки. Радуют компании, которые нашли свою нишу и успешно развиваются, делая ставку на экспорт и мировой уровень. Активно идет работа по локализации в России производства иностранного оборудования. Государственная поддержка оживила возможности ряда предприятий. Это плюсы, но есть и тревожные нотки. Затормозилось выполнение важнейших задач по развитию науки и технологий, подготовке кадров, привлечению инвестиций. Рынок оборудования развивается довольно хаотично. Госфинансирование недостаточно и не всегда находит самого достойного. Опытные образцы — это еще не серии. Поэтому, несмотря на многие усилия, остается ощущение балансирования на краю и необходимости решительных действий в развитии станкоинструментальной отрасли.
Татьяна Карпова
<"
