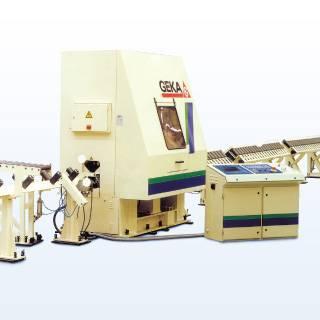

Автоматическая линия ALPS 160

Линия ALPS 160 представляет собой автоматическую систему для маркировки, пробивки и резки уголков, швеллеров и листовых полос. Линия укомплектована числовым программированным управлением.ВОЗМОЖНОСТИ ЛИНИИ (при условии работы со сталью 45кг/мм2) - Уголок под 90° в диапазоне: от 35х35х4 мм до 160х160х16 мм - U - образный профиль: в соответствии с DIN 1026-60, 80, 100, 120 мм - Металлическая полоса: шириной от 50 до 150 мм и толщиной 15 мм - Длина профиля: от 1, 5м до 15мХАРАКТЕРИСТИКИ ЛИНИИ ALPS 160СИСТЕМА ПОДАЧИПротяжка профиля производится с помощью двух комплектов синхронизованных роликовых колес управляемых с помощью ЧПУ и датчиков поворота; Каретка работает только в одном направлении, экономя, таким образом, значительное время при загрузке новых заготовок; Скорость подачи изменяется от нуля до 36 м/мин; Точность позиционирования по оси Х: 0.25мм + 0.15мм/м; Точность позиционирования по оси Y и Z: 0.25мм; МОДУЛЬ МАРКИРОВКИУстройство управления может выбрать пять различных клейм; Каждое клеймо имеет ряд из 10 цифр или букв. Высота маркера 10мм; Съемный блок маркеров для быстрой замены; Регулируемая мощность маркировки до 73 тонн; Регулирование обратного хода клейма.МОДУЛЬ ПРОБИВКИ ОТВЕРСТИЙПо одной пробивной головке для каждой из полок углового профиля; Каждая головка оснащена 3 пуансонами (стандартно), которые могут быть индивидуально выбраны устройством управления; Пробивная способность – максимальный диаметр 31мм и толщина 15мм; Обратный ход для пробивки задается с помощью устройства управления ЧПУ по обеим осям; Регулируемый ход пуансона с помощью конечных выключателей; Возможность пробивки отверстий в стенках U- профиля и полосового металла; РЕЗКА ЗАГОТОВКИУсилие при резке: 190 тонн; Прямой доступ для быстрой смены режущего лезвия; Возможность регулируемого хода режущего инструмента с помощью конечных выключателей; Возможность резки углового профиля 160х160х16мм; Один комплект ножей для углового профиля 160 х 160 х 16мм, для полосы до 150 х 15мм и 3 комплекта для резки U профиля 60-120мм включены в стоимость линии.УПРАВЛЕНИЕ И ПРОГРАММИРОВАНИЕЛиния поставляется с устройством управления ЧПУ «FAGOR 8070» и базовым программным обеспечением, разработанным компанией GEKA. Программное обеспечение на основе Windows XP, обеспечивая простоту программирования и управления линии. При использовании такого базового программного обеспечения оператор может проектировать подлежащие обработке на Линии детали. Так объем памяти ПК составляет 12, 5 ГБ, имеется возможность сохранения в памяти параметров всех деталей и проектов, которые может разрабатывать пользователь. Производитель имеет возможность поддерживать прямую связь с системой управления станком, используя устройство сообщений, включенное в систему Windows XP. Для обеспечения возможности такой связи устройство управления включает модем и карту ETHERNET. Заказчик может использовать сетевую карту для подключения ПК к внутренней сети компании. Таким путем ПК Линии будет подключено к остальным ПК компании и к Интернету. Как указывалось выше, устройство управления также включает модем, что обеспечивает прямое подключение линии ALPS 160 к Интернету. Такая программа является очень полезной как для покупателя, так и для компании EISEN, так как позволяет наладить связь между двумя сторонами более простой и удобной. Устройство управления Control 8070 также оснащено системой, исключающей повреждения в случае неожиданного отключения электроэнергии. При отключении электроэнергии устройство управления остается включенным на несколько секунд, на время, необходимое для автоматического закрытия всех операций корректным путем.
