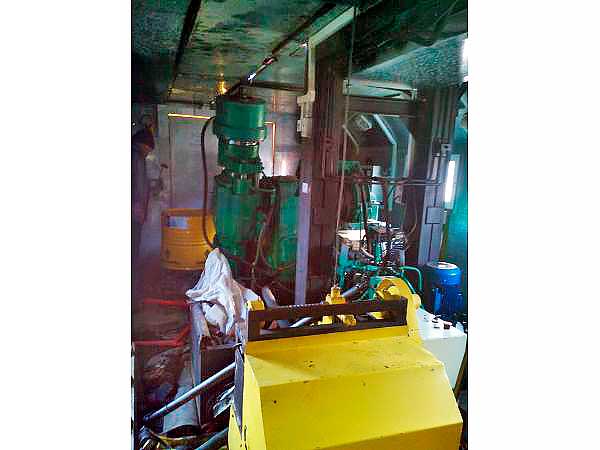

Буровой станок модели СКБ-5113 предназначен для выполнения вертикальных и наклонных разведочных скважин на твердые полезные ископаемые методом вращательного бурения. Конструкция станка позволяет использовать его в температурном диапазоне от -40°C до +40°C. Эргономичная компоновка и использование универсальных эксплуатационных материалов способствуют удобству эксплуатации и технического обслуживания. В качестве привода применяется асинхронный электродвигатель мощностью 30 кВт и напряжением 380 В. Муфта сцепления фрикционного типа обеспечивает комфортное управление. Коробка скоростей и раздаточная коробка предоставляют широкий диапазон скоростей вращения шпинделя, что позволяет выбирать оптимальный режим бурения при прохождении различных типов пород. Увеличенный диаметр проходного отверстия шпинделя позволяет использовать бурильные трубы NQ и HQ стандартов.
Станок укомплектован маслостанцией, системой пуска и защиты, пультом управления и полностью готов к эксплуатации. Технические характеристики:
-
Условная глубина бурения: 1200 метров.
-
Грузоподъемность лебедки на прямом канате: 2,5 тонны.
-
Максимальное тяговое усилие: 40 кН (4,0 тс).
-
Диапазон скоростей навивки каната на барабан: от 0,72 м/с до 3,19 м/с.
-
Канатоемкость барабана (при трехслойной навивке): 36 метров.
-
Тип применяемого каната: Канат 17-Г-1-Н-1764 по ГОСТ 3079.
-
Частота вращения бурового снаряда: от 78,5 до 1347 об/мин.
-
Диапазон углов поворота вращателя: от 0° до 90°.
-
Регулирование частоты вращения и скорости подъема дискретное.
-
Подача инструмента на забой: гидравлическая.
-
Перехват рабочей штанги: автоматический.
-
Число патронов вращателя: 2.
-
Длина хода подачи: не менее 500 мм за ход шпинделя и 3000 мм с учетом автоперехвата.
-
Усилие подачи шпинделя: 60+6 кН (6,0+0,6 тс) вниз и 80+8 кН (8,0+0,8 тс) вверх.
-
Перемещение станка вдоль рамы: 500 мм.
-
Мощность приводного электродвигателя: 30 кВт.
-
Частота вращения электродвигателя: 1500 об/мин.
-
Мощность электродвигателя маслонасоса: 4 кВт.
-
Давление в гидросистеме: 5,5 МПа.
-
Емкость масляного бака: 40 литров.
-
Напряжение силовой цепи шкафа управления: 380 В.
-
Напряжение цепи управления шкафа управления: 220 и 110 В.
-
Габаритные размеры станка (не более): длина – 2150 мм, ширина – 1070 мм, высота – 1830 мм.
-
Масса станка (не более): 2800 кг.
