Цемент Сореля (магнезиальный бетон)

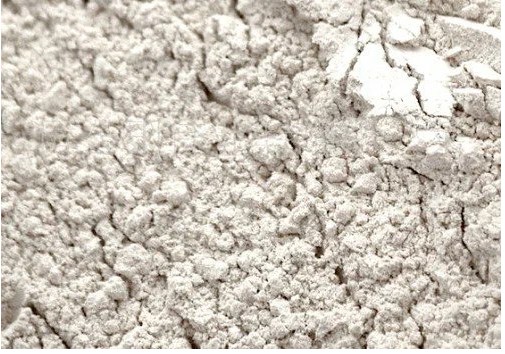

Цемент Сореля, также известный как магнезиальный бетон, представляет собой уникальный строительный материал, обладающий характеристиками, аналогичными натуральным камням. Его химический состав включает каустический магнезит, полученный путем прокаливания природного минерала магнезита, а также соли магния, водные растворы которых выполняют функцию затворяющих агентов. Данный материал получил свое название в честь французского инженера Сореля, который впервые описал его состав и свойства в XIX веке.
Магнезиальный бетон выделяется высокой адгезией к различным основаниям и обладает высокой скоростью схватывания. Эти свойства делают его привлекательным для использования в строительстве.
Применение магнезиального бетона в строительстве
Магнезиальный цемент используется для создания различных камнеобразных материалов. Его ключевыми преимуществами перед традиционными портландцементными композитами являются:
-
отличная адгезия к основаниям различных типов;
-
высокая скорость схватывания;
-
повышенная прочность;
-
долговечность;
-
износостойкость;
-
отсутствие пылеобразования;
-
хорошие звукопоглощающие свойства;
-
низкая теплопроводность;
-
негорючесть.
Магнезиальные бетонные полы находят применение как в жилых, так и в промышленных зданиях, складах, автопредприятиях и других объектах. Они могут быть уложены на различные основания, включая старый бетон и асфальтовое покрытие, благодаря использованию специальных растворов для грунтовки и армирования стекловолоконными материалами. Процесс укладки магнезиальных полов возможен даже на существующих производствах. Через четыре часа после укладки бетонный пол способен выдерживать пешеходные нагрузки, а через 24 часа достигает 50% своей проектной прочности.
Преимущества магнезиальных полов
-
Высокая адгезия: Магнетиально-песчаная полусухая стяжка демонстрирует адгезию до 3 МПа к различным основаниям, таким как бетон, асфальт, металл и плитка. Это позволяет выполнять покрытие без необходимости армирования и значительно снижает весовые нагрузки на конструкцию. В отличие от традиционной цементно-песчаной стяжки, магнезиальный пол укладывается слоем толщиной 20 мм.
-
Низкая усадка: Магнезиальный бетон обладает высокой степенью устойчивости к усадке, что исключает образование трещин. Это позволяет создавать сплошные покрытия на больших площадях без необходимости устройства деформационных швов.
-
Износостойкость и отсутствие пылеобразования: Магнезиальные полы характеризуются высокой износостойкостью и отсутствием пылеобразования по всей своей толщине.
-
Прочность на сжатие: Магнезиальный бетон демонстрирует прочность на сжатие более 50 МПа, которая увеличивается до 80-120 МПа после трех месяцев эксплуатации. Это позволяет использовать данный материал в условиях повышенной динамической нагрузки, например, в цехах металлообработки.
-
Скорость затвердевания: Высокая скорость затвердевания магнезиального бетона позволяет использовать его для пешеходного движения через несколько часов после укладки, а для полноценной эксплуатации — через несколько дней.
-
Долговечность: Срок службы магнезиальных полов составляет 15-20 лет, что делает их экономически выгодным решением по сравнению с альтернативными материалами.
Теоретические рецептуры цемента Сореля
Для получения магнезиальных строительных смесей используются следующие рецептуры:
-
Магнезиальный плиточный клей и штукатурный раствор:
-
магнезиальное связующее (компонент № 1) — 2 части по массе;
-
магнезия отшельника (компонент № 2) — 1 часть по массе;
-
вода — 1 часть по массе;
-
наполнитель (мелкий песок или минеральный наполнитель высокой плотности) — 6 частей по массе.
-
-
Магнезиальный бетон М 600 для наливных полов:
-
магнезиальное связующее (компонент № 1) — 2 части по массе;
-
магнезия-затворник (компонент № 2) — 1 часть по массе;
-
вода — 1 часть по массе;
-
заполнитель (щебеночно-песчаная смесь фракции 30-100 мм или минеральный заполнитель с высокой плотностью и твердостью) — до 70% от общего объема магнезиального бетона (от 6 до 9 частей по массе);
-
армирующий материал (полипропиленовое или базальтовое волокно) — 0,3 кг на 1 м³ бетона.
-
Расход цемента Сореля для устройства наливного пола составляет 0,56 кг на 1 м² на 1 мм толщины покрытия.
В качестве грунтовки для магнезиальных полов используется магнезиальный цемент, разведенный водой в соотношении 1 кг цемента на 0,5 л воды до состояния, аналогичного густоте кефира.
